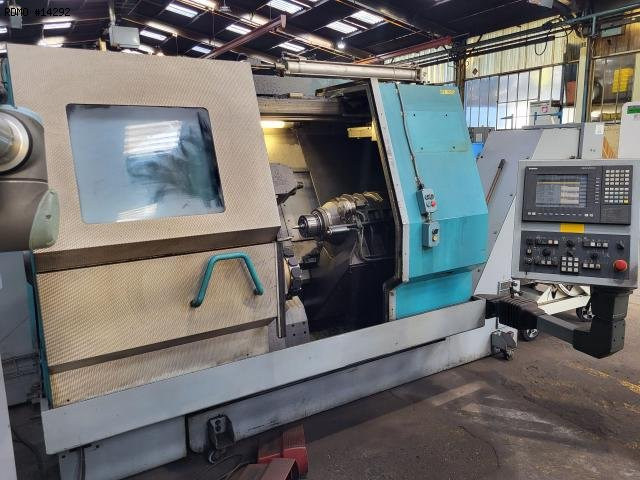

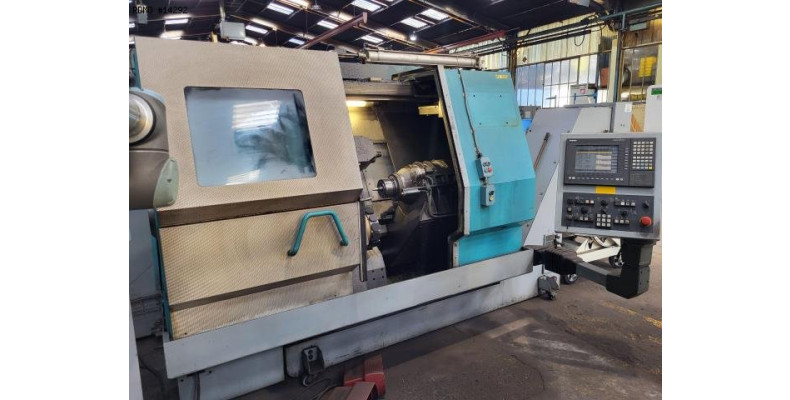

Index G200 YB 9 axes

- Nombre d'axes : 9
- Nombre de broches : 2
- Nombre de tourelles : 2
BROCHE PRINCIPALE
- Nez de broche : A2-5"
- Puissance de broche : 20/29 [kW]
- Vitesses de broche : 5.000 [tr/min]
- Diamètre maximum en barre : 65 [mm]
- Diamètre maximum usinable : 200 [mm]
- Précision d'indexation axe C : 0,001 [°]

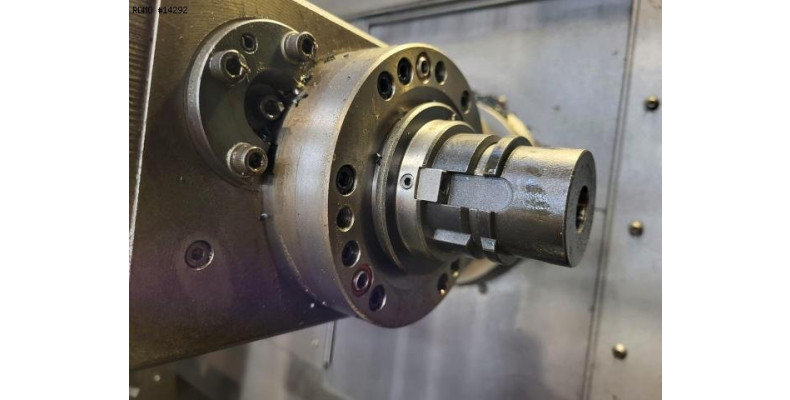

CONTRE-BROCHE
- Nez de broche : A2-5"
- Puissance de broche : 13/22 [kW]
- Vitesses de broche : 5.000 [tr/min]
- Diamètre maximum en barre : 60 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Course : 445 [mm]

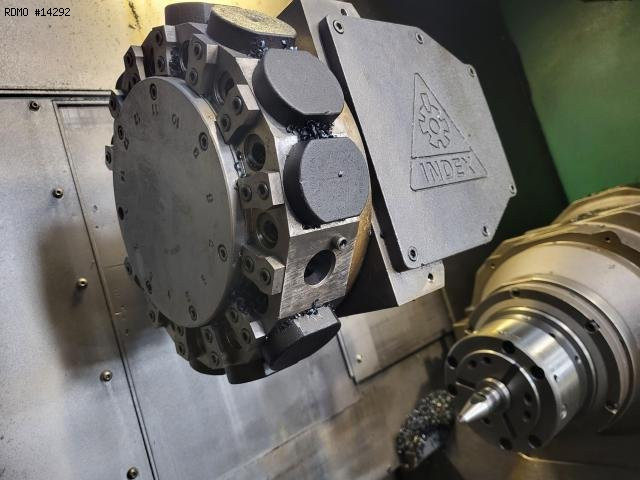

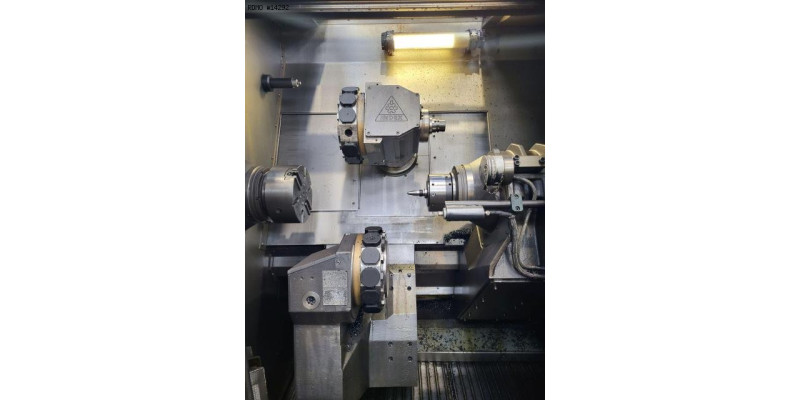

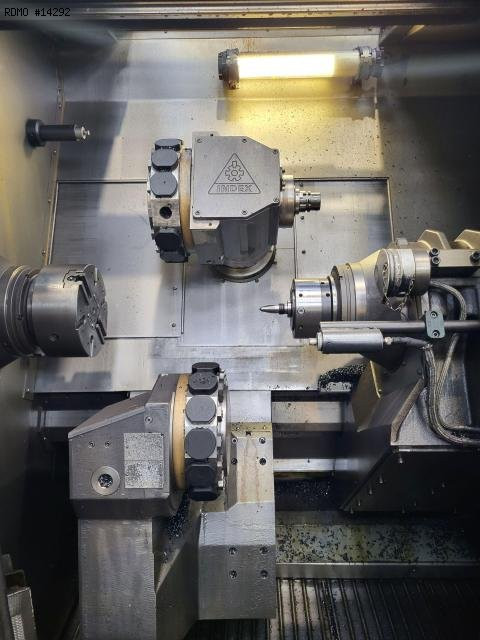

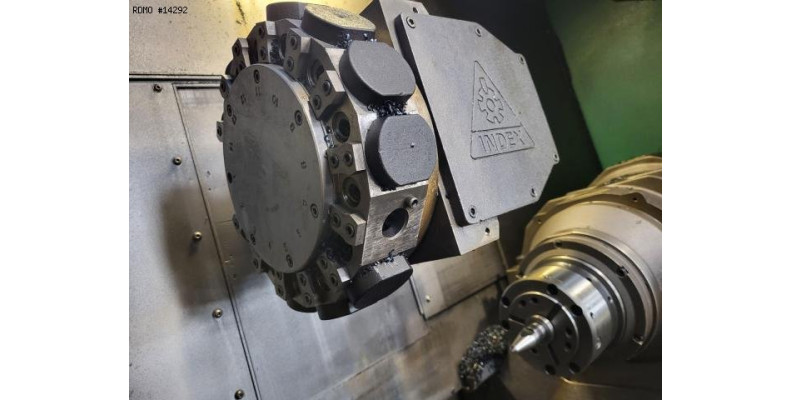

TOURELLE
- Nombre de positions : 14
- Nombre de positions motorisées : 14
- Course X/Z : 155/590 [mm]
- Course Y : 120 [mm]
- Course axe B : 360 [°]
- Type de porte-outil : VDI 25
- Vitesse outils tournants : 6.000 [tr/min]

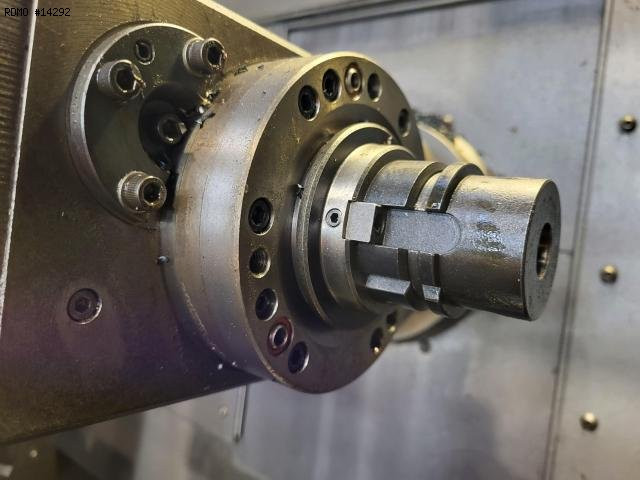

BROCHE DE FRAISAGE
- Vitesses de broche : 6.000 [tr/min]
- Puissance de broche : 5,5 [kW]
TOURELLE INFERIEURE GAUCHE
- Nombre de positions : 14
- Nombre de positions motorisées : 14
- Course X/Z : 105/400 [mm]
- Type de porte-outil : VDI 25
- Vitesse outils tournants : 6.000 [tr/min]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 39 [kW]
ENCOMBREMENT
- Dimensions au sol : 3.450 x 2.520 [mm]
- Hauteur machine : 2.650 [mm]
- Poids machine : 4.800 [kg]

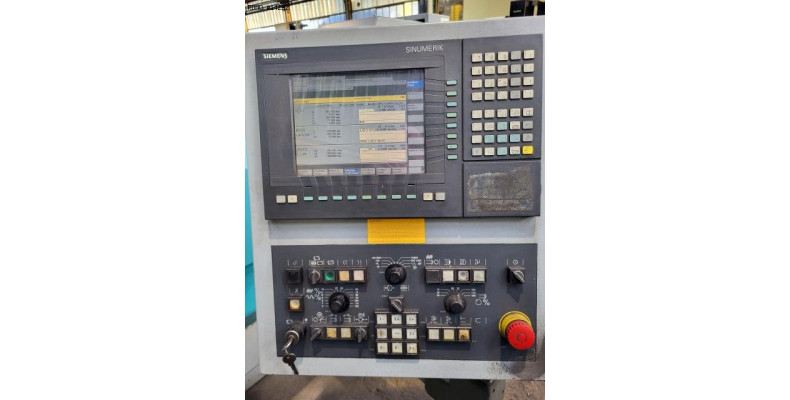

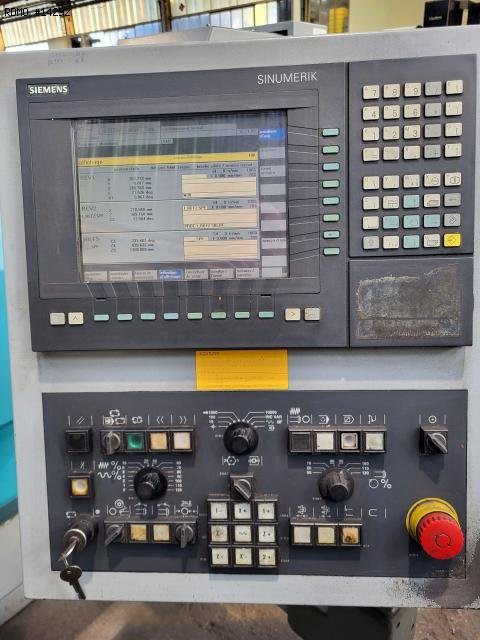

- CNC : INDEX C200-4 (Siemens 840C)
- Fonction contre pointe dans la contre broche
- Bac d'arrosage
- Convoyeur à copeaux : Droite KNOLL

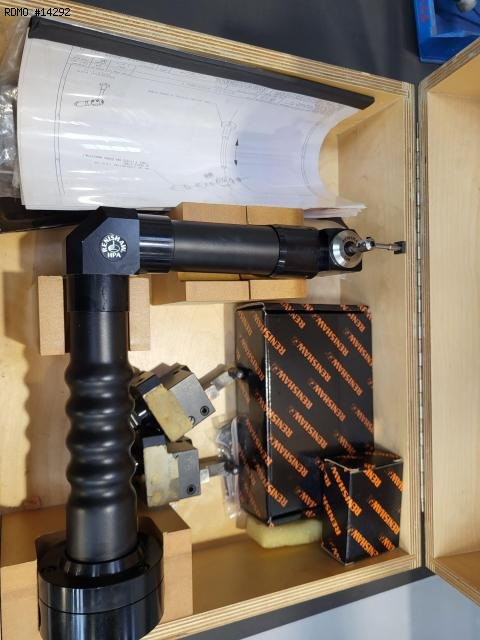

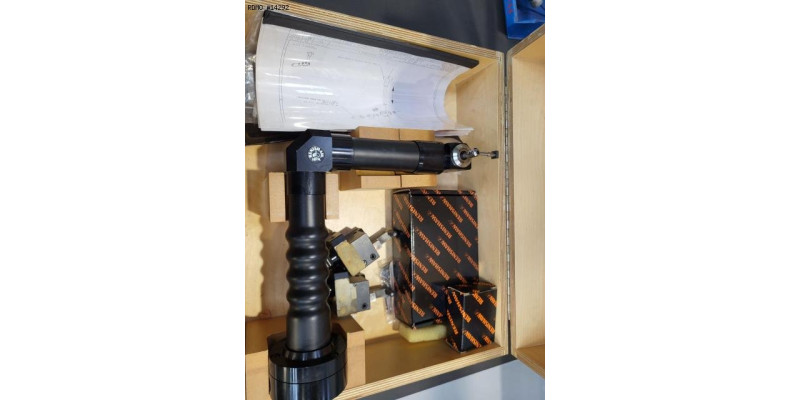

- Palpeur outils : Renishaw
- Contrôle bris d'outil

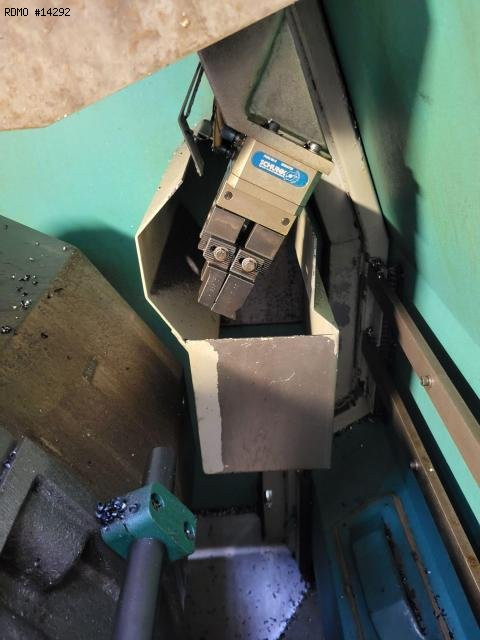

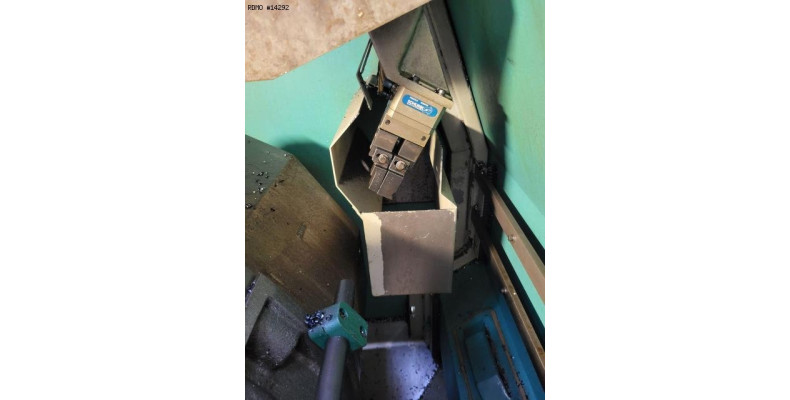

- Récupérateur de pièces
- Mandrin 3 mors : SMW 210BH
- Mandrin à pinces : HAINBUCH Spanntop 65
- Nombre de porte-outils fixes : 28
- Nombre de portes-outils tournants : 6
