Caractéristiques
- nombre d'axes : 3 CAPACITES - diamètre maxi pièce : 220 [mm] - hauteur usinable : 175 [mm] - courses (X/Z) : 660 / 300 [mm] - avances rapides (X/Z) : 60 / 30 [m/min] TOURELLE - nombre de positions : 12 - porte-outils : VDI40 - nombre de positions tournantes : 12 - vitesses des outils tournants : 6.000 [tr/min] - puissance des outils tournants : 8.5/7.5 [kW] BROCHE - puissance : 18 /27 [kW] - vitesses : 0 à 4.500 [tr/min] - précision d'indexation axe C : 0,001 [°] MAGASIN PIECES - capacité pour pièces diamètres 30 à 85 mm : 37 [pos],max 4.5[kg] - capacité pour pièces diamètres 30 à 160 mm : 22 [pos],max 8[kg] - capacité pour pièces diamètres 80 à 220 mm : 16 [pos],max 10[kg] - hauteur pièce maxi : 175 [mm] ALIMENTATION ELECTRIQUE - tension : 400 [V] - puissance installée : 36 [kW] DIMENSIONS - encombrement : 3.120 x 2.266 [mm] - hauteur : 3.200 [mm] - poids : 7.000 [kg]
Equipement

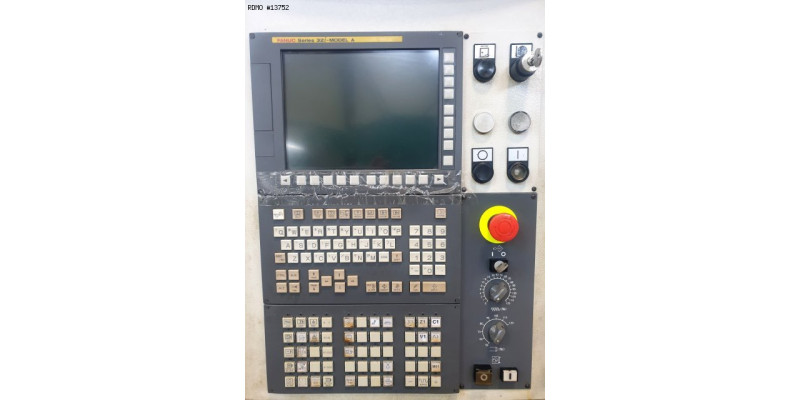

- commande CNC FANUC 32i-A - interface : PCMCIA - lampe d'état 3 couleurs - palpeur pièce : Marposs T25 - règles de mesure HEIDENHAIN : X/Z - chargeur automatique de pièces avec convoyeur - convoyeur à copeaux arrière : SERMETO - broche et tourelle réfrigérées - bac de lubrification avec pompe HP : 15 [bars] - arrosage centre broche - pistolet de lavage - 16 posages pièces - mandrin à pinces ORTLIEB Sonder Ø : 32 - 45 [mm] - 2 porte-outils fixes
