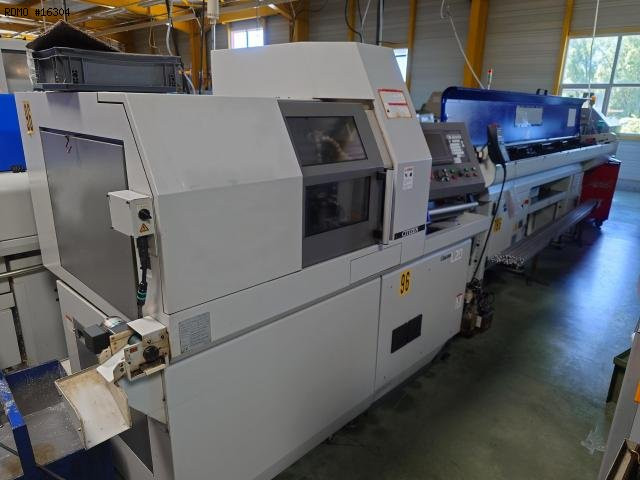

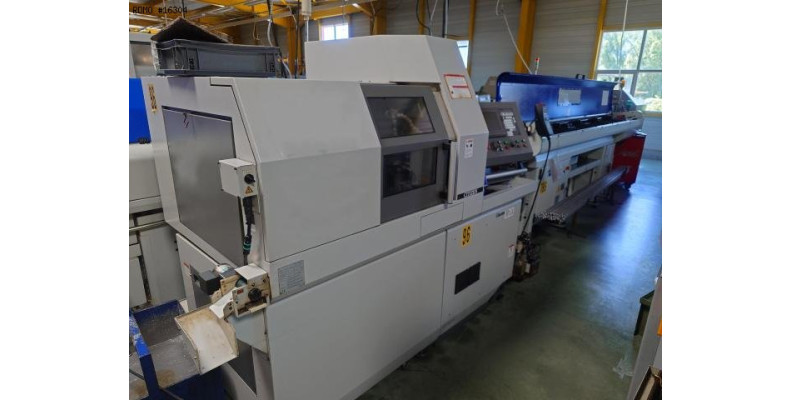

CITIZEN L20E-2M12 9 axes

- Nombre d'axes : 9
- Nombre de broches : 2
BROCHE PRINCIPALE
- Diamètre max en barre : 20 [mm]
- Longueur max d'usinage : 200 [mm]
- Vitesse de broche : 10000 [tr/min]
- Puissance de broche : 2.2/3.7 [kW]
- Précision d'indexation axe C : 0.001 [°]
CONTRE-BROCHE
- Diamètre max en barre : 20 [mm]
- Vitesse de broche : 10000 [tr/min]
- Puissance de broche : 0.75/2.2 [kW]
- Précision d'indexation axe C : 0.001 [°]

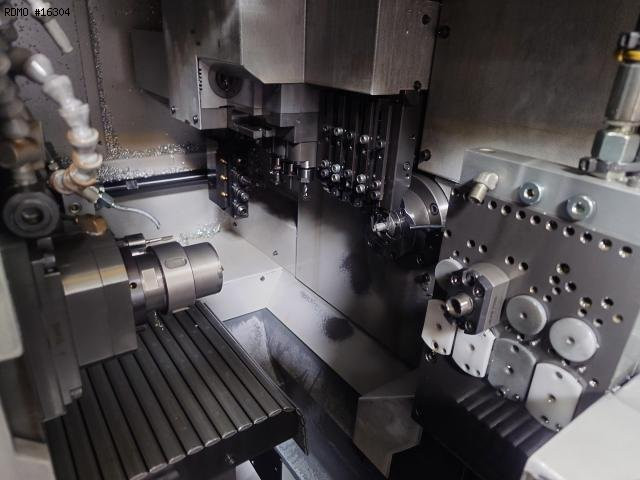

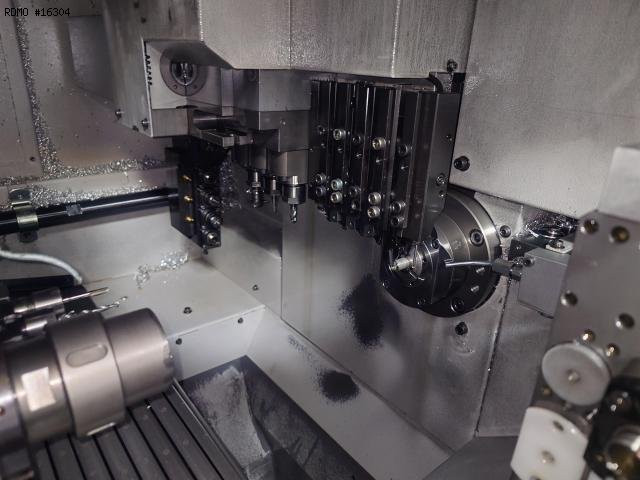

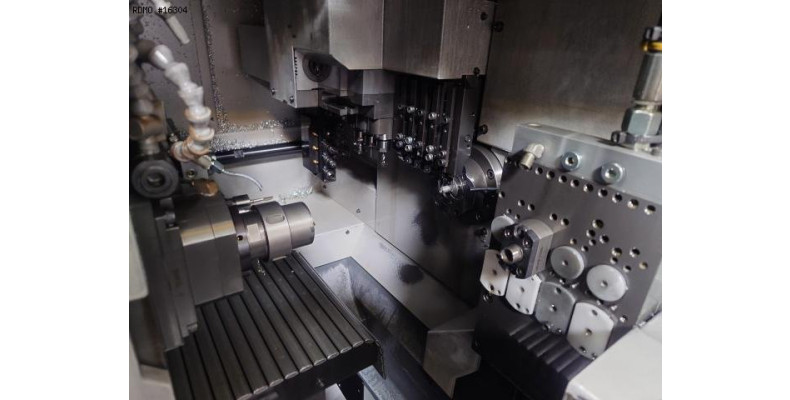

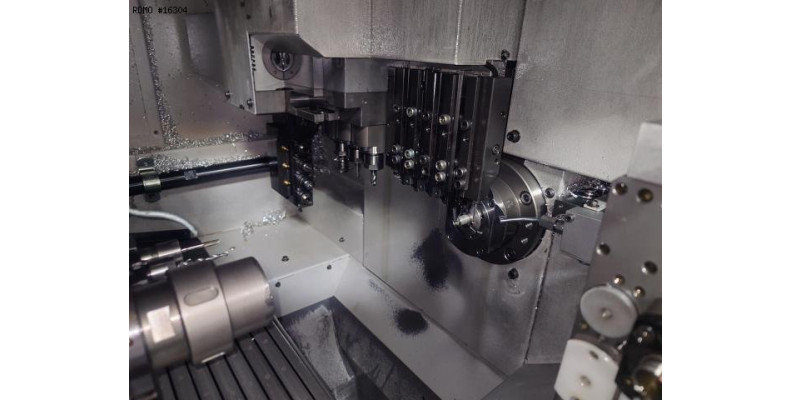

PEIGNE 1
- Nombre de positions : 8
- Nombre de positions motorisées : 3
- Vitesse outils tournants : 9000 [tr/min]
- Puissance outils tournants : 2.2 [kW]
APPAREIL EN BOUT
- Nombre de positions : 3 + 4
- Nombre de positions motorisées : 4
- Vitesse outils tournants : 7500 [tr/min]
- Puissance outils tournants : 0.75 [kW]
CONTRE OPERATION
- Nombre de positions : 8
- Nombre de positions motorisées : 4
- Vitesse outils tournants : 7500 [tr/min]
- Puissance outils tournants : 0.75 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 200 [V]
- Puissance installée : 7.3 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2.120 x 1.220 [mm]
- Hauteur machine : 1.835 [mm]
- Poids machine : 2.350 [kg]

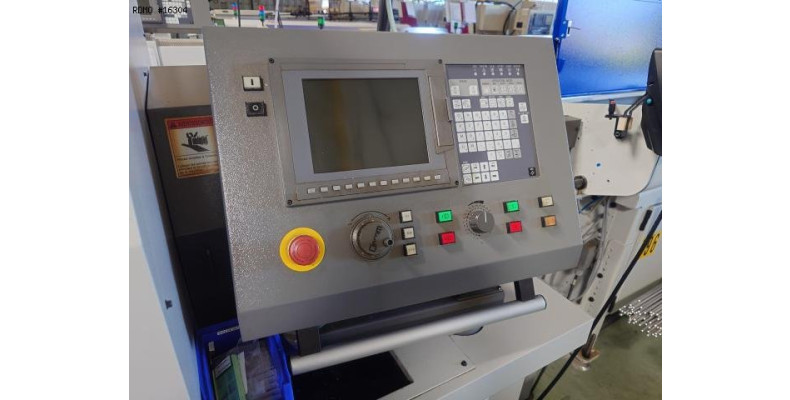

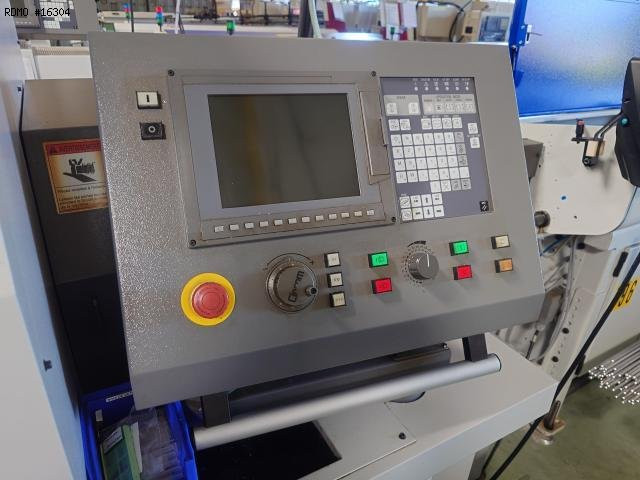

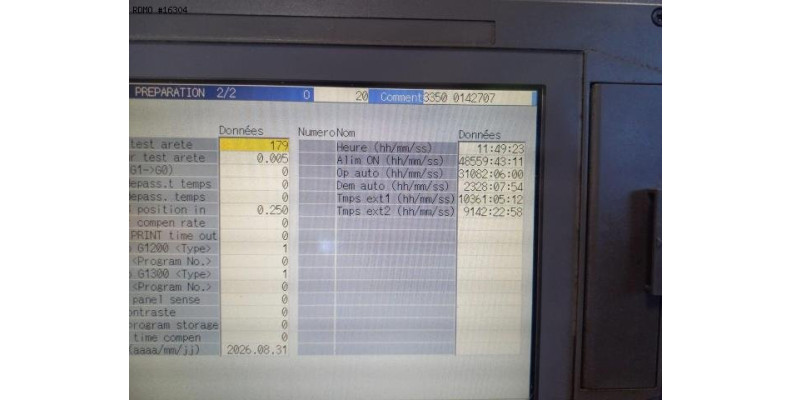

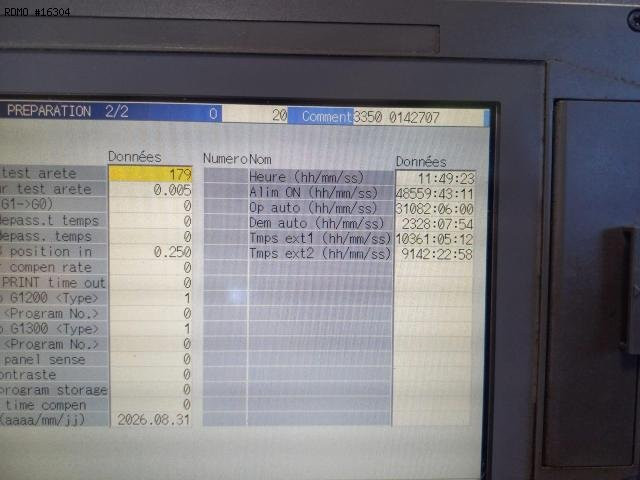

- CNC : Mitsubishi MELDAS M70LPC-VU
- Axe B : +90 / -45 [°] (+/-)
- Canon tournant
- Ejection de pièce
- Récupérateur de pièces
- Bande transporteuse de pièces
- Bac d'arrosage

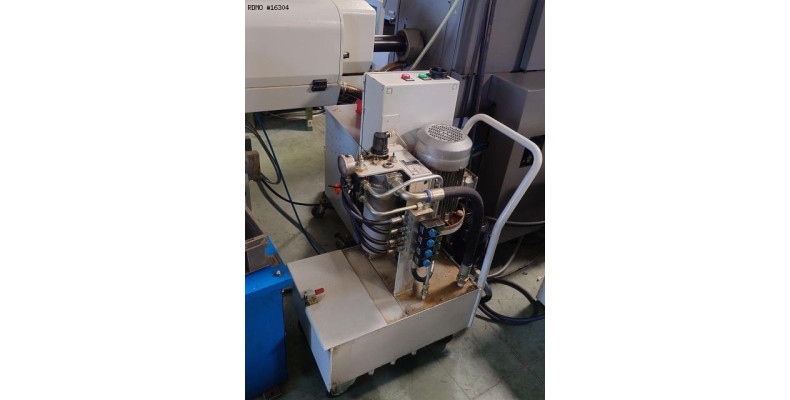

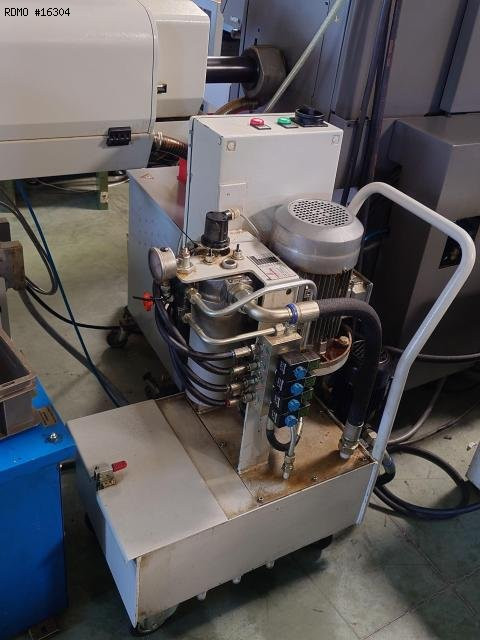

* avec pompe HP

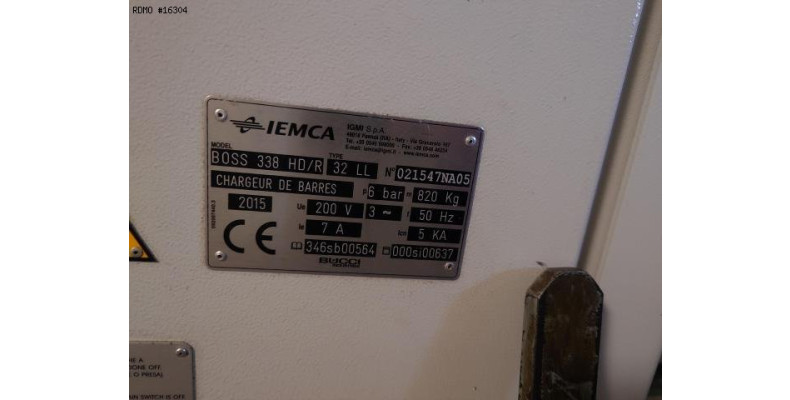

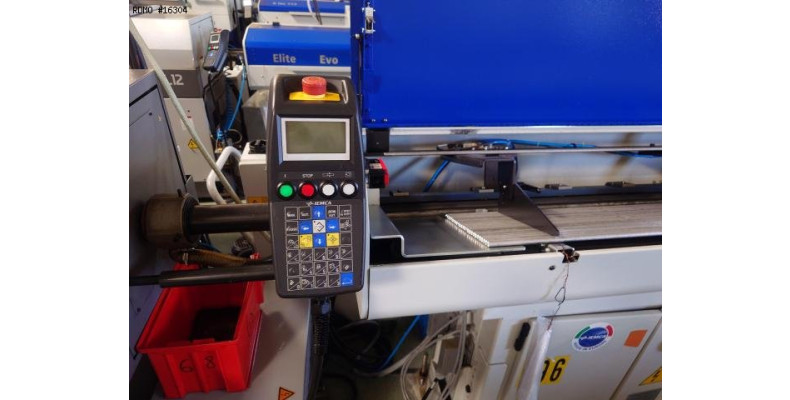

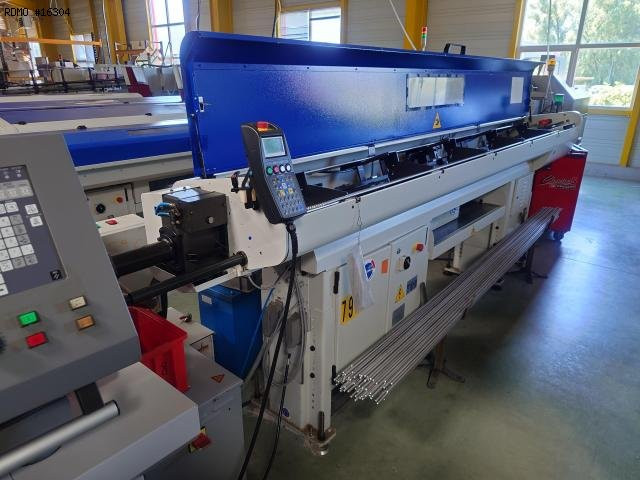

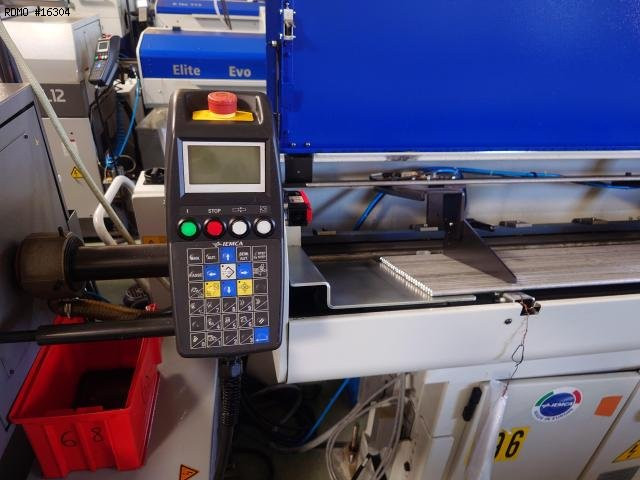

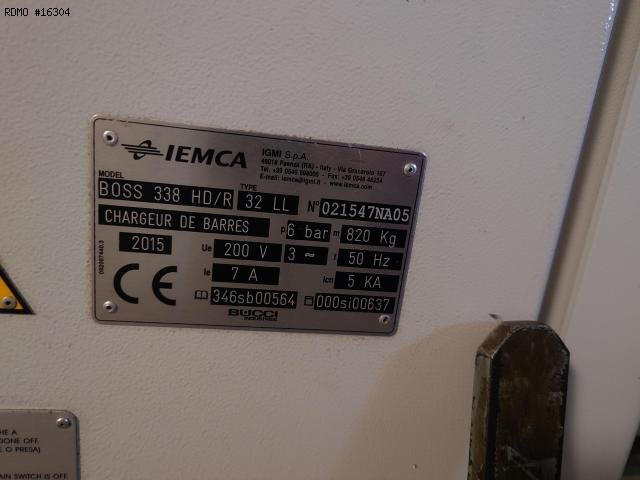

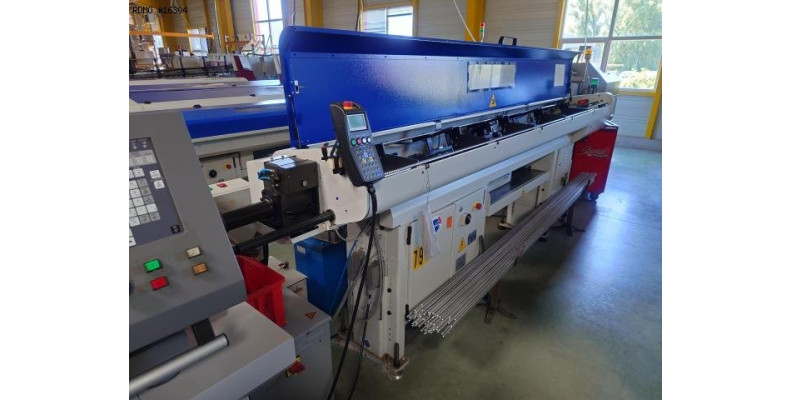

- Embarreur : IEMCA BOSS 338 HD/R / 32 LL
- Transformateur électrique
