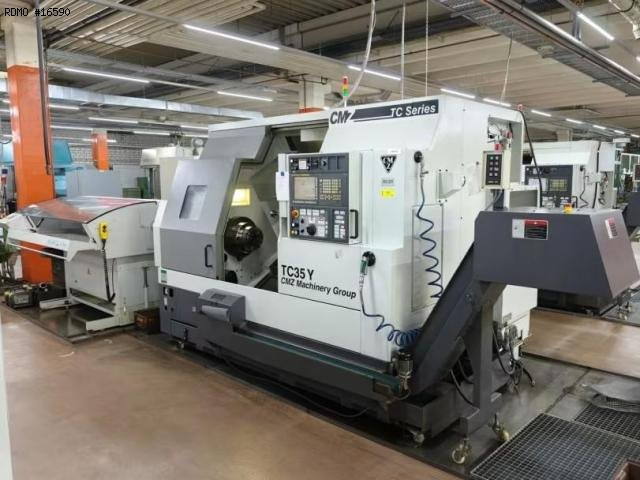

CMZ TC35 Y

Tournage Tour CNC

16590

Caractéristiques techniques à télécharger

Marque : CMZ

Modèle : TC35 Y

Année : 2015

N° Série : 748

16590

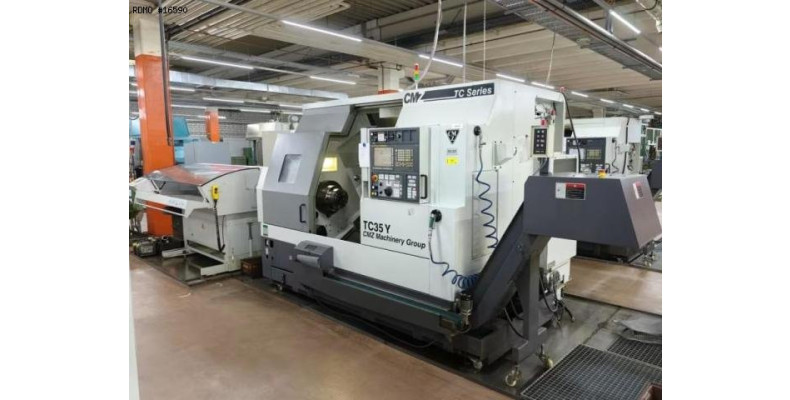

CMZ TC35 Y

Tournage Tour CNC

Caractéristiques techniques à télécharger

Marque : CMZ

Modèle : TC35 Y

Année : 2015

N° Série : 748

Demander un prix

Caractéristiques

- Nombre d'axes : 4

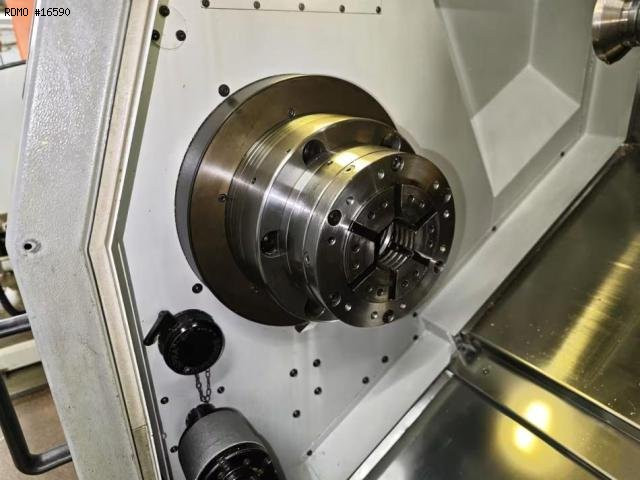

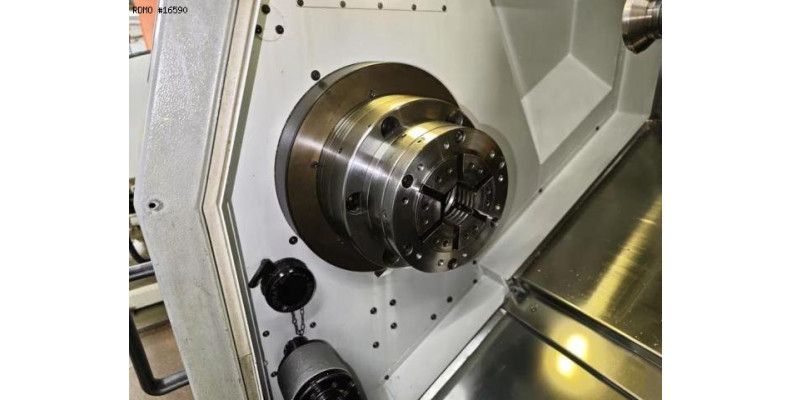

BROCHE PRINCIPALE
- Nez de broche - Tour CNC : ASA 11'' A2
- Puissance de broche : 39 / 48 [kW]
- Vitesse de broche : 3000 [tr/min]
- Diamètre max en barre : 95 [mm]
- Diamètre maximum usinable : 550 [mm]
- Diamètre max sur le banc : 920 [mm]
- Diamètre maximum de rotation sur le chariot : 745 [mm]
- Précision d'indexation axe C : 0,001 [°]

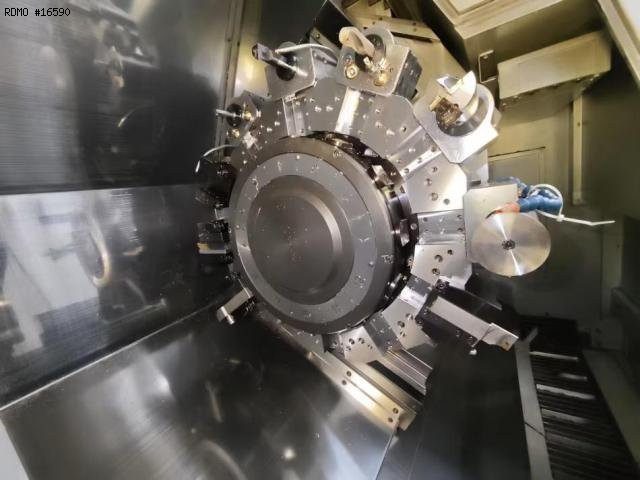

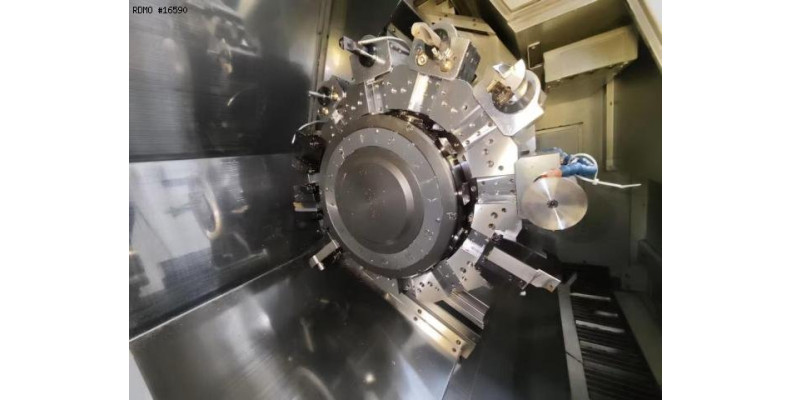

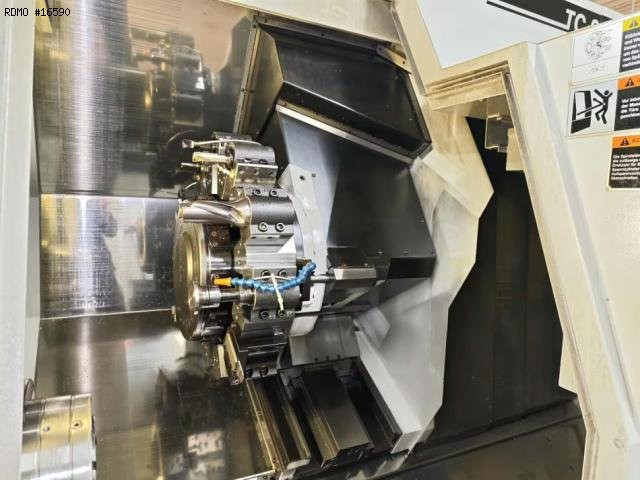

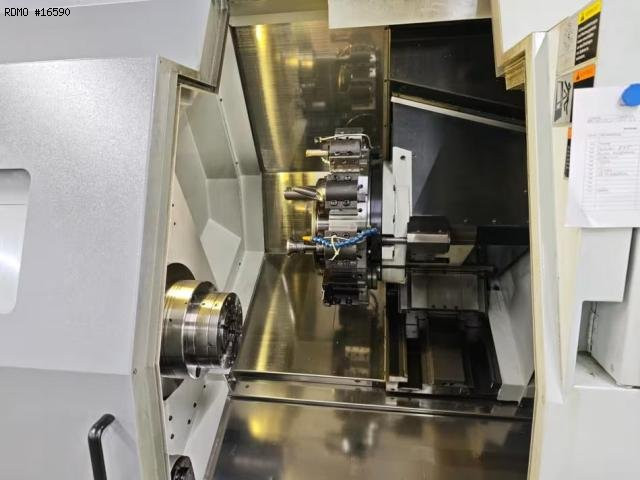

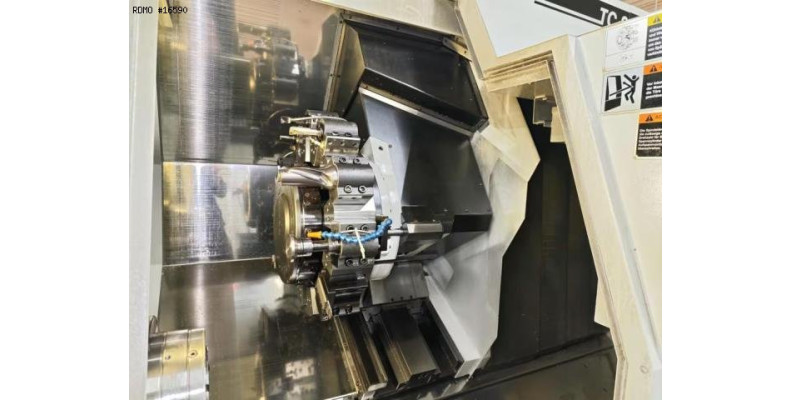

TOURELLE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Vitesse outils tournants : 4000 [tr/min]
- Puissance outils tournants : 16 [kW]
- Course X/Z : 315 / 800 [mm]
- Course Y : +80 / -60 [mm]
- Vitesses avances rapides (X/Y/Z) : 30 / 15 / 30 [m/min]

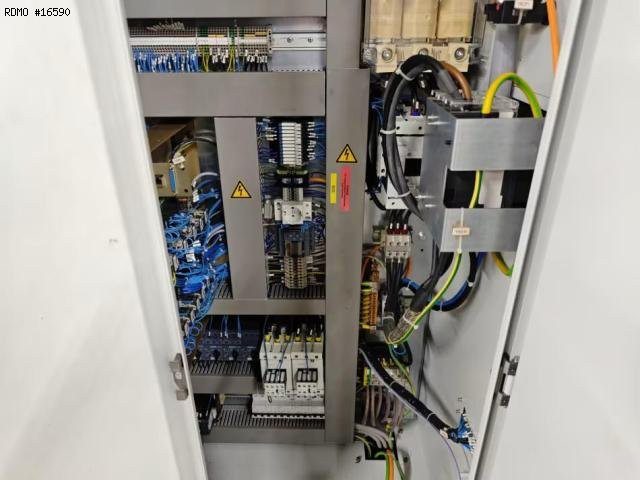

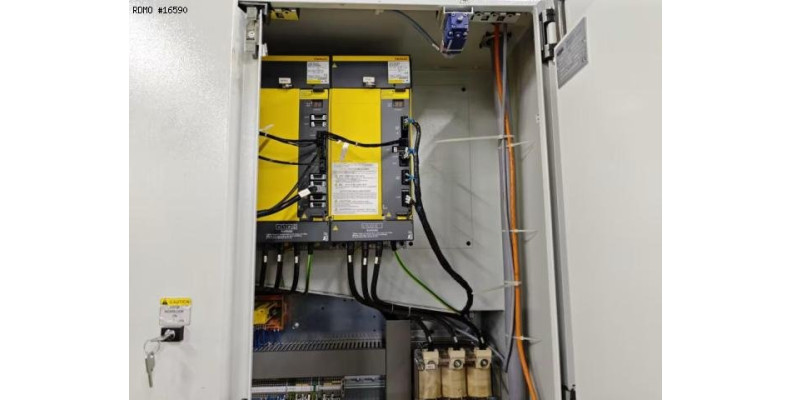

ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 65 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2803 x 2020 [mm]
- Hauteur machine : 2240 [mm]
- Poids machine : 8200 [kg]
HEURES MACHINE
- Heures sous tension : 21934 [h]
- Heures de travail : 3899 [h]

Equipement

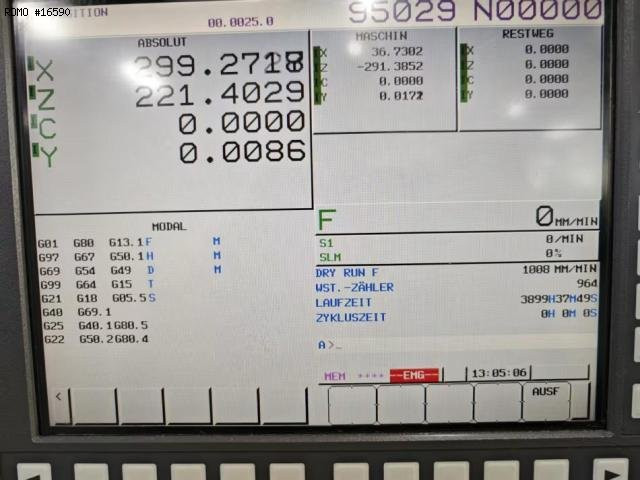

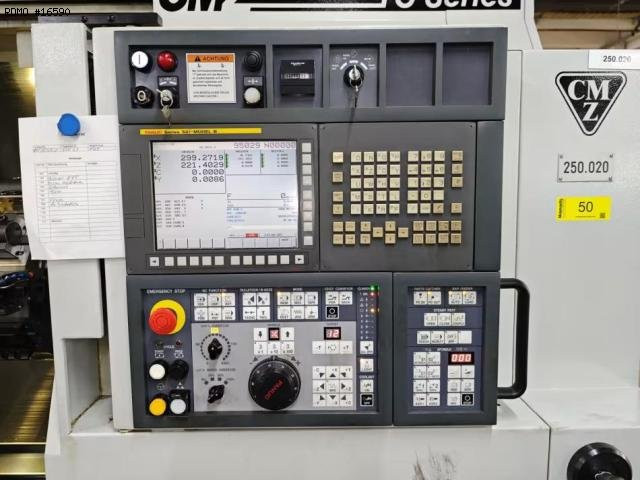

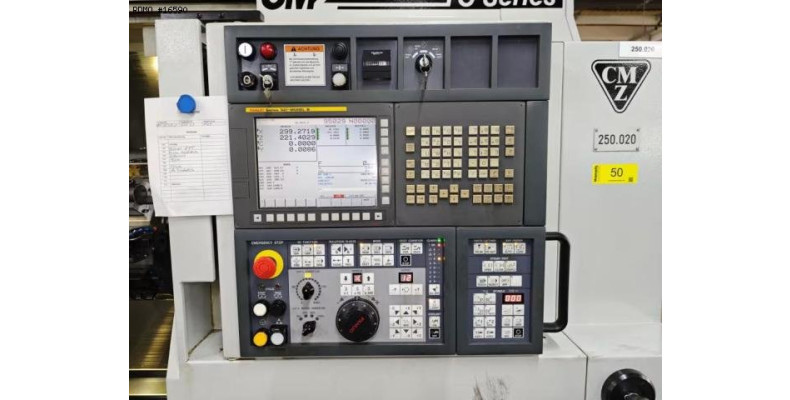

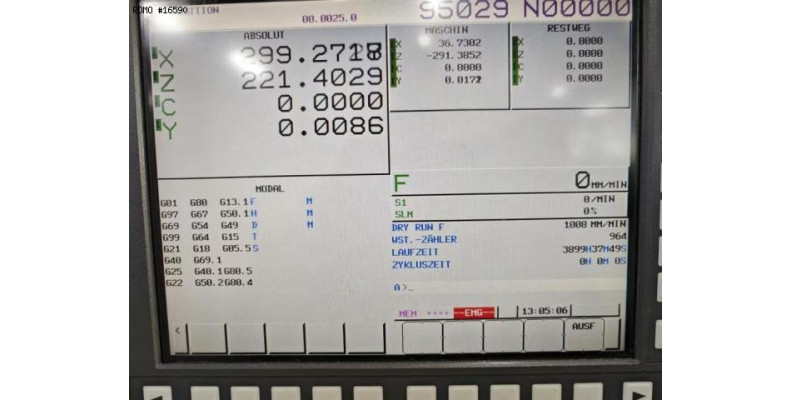

- CNC : Fanuc 32i Model B
- Lampe d'état 3 couleurs
- Bac d'arrosage
* avec pompe HP

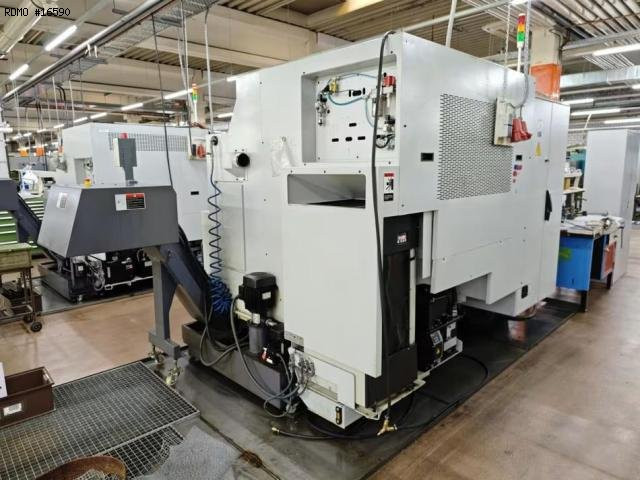

- Convoyeur à copeaux
- Refroidissement de broche
- Récupérateur de pièces
- Bande transporteuse de pièces

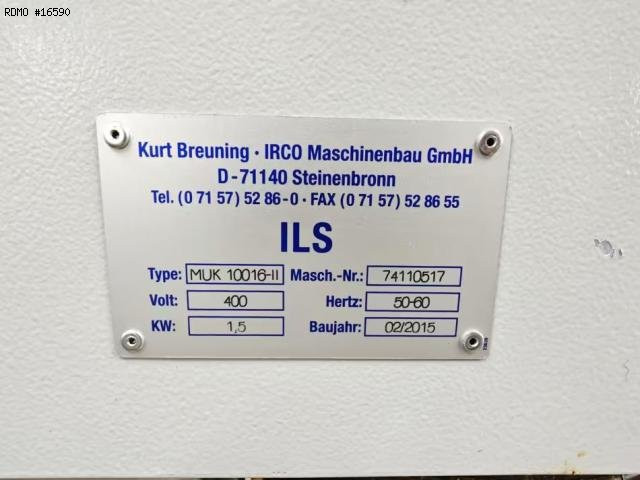

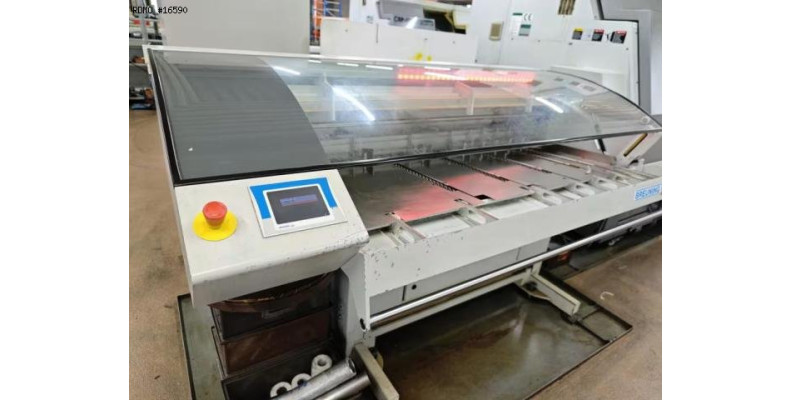

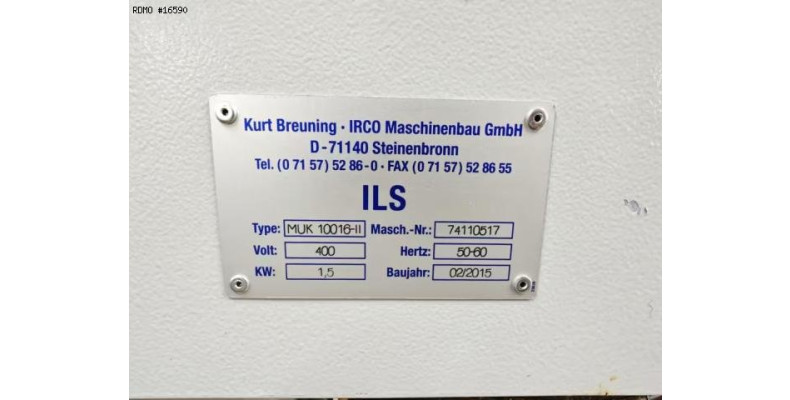

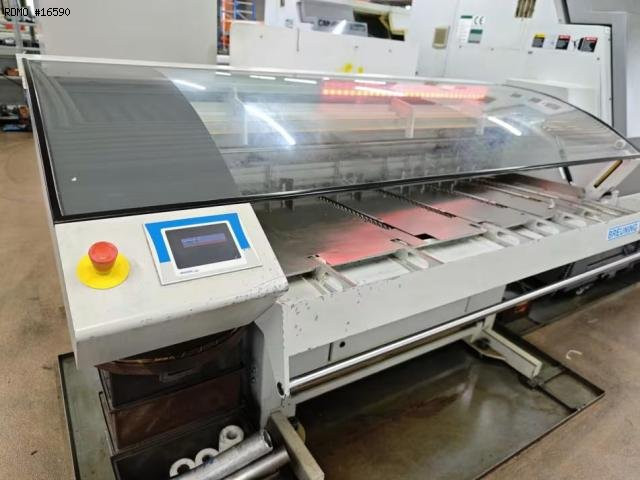

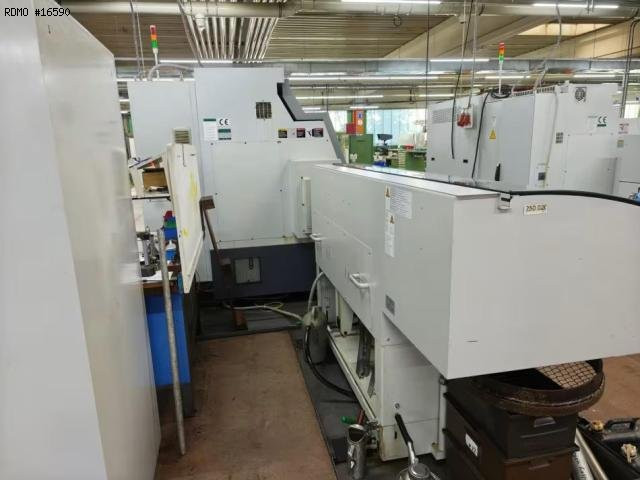

- Embarreur : BREUNING MUK 10016-II

Caractéristiques techniques à télécharger
