Marque : Studer
Modèle : S40 CNC
Année : 2001
N° Série : 011.0533
Marque : Studer
Modèle : S40 CNC
Année : 2001
N° Série : 011.0533

Caractéristiques & Equipement

Caractéristiques

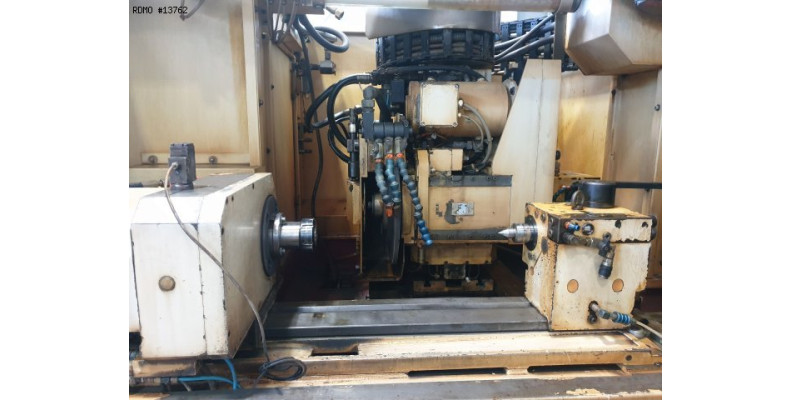

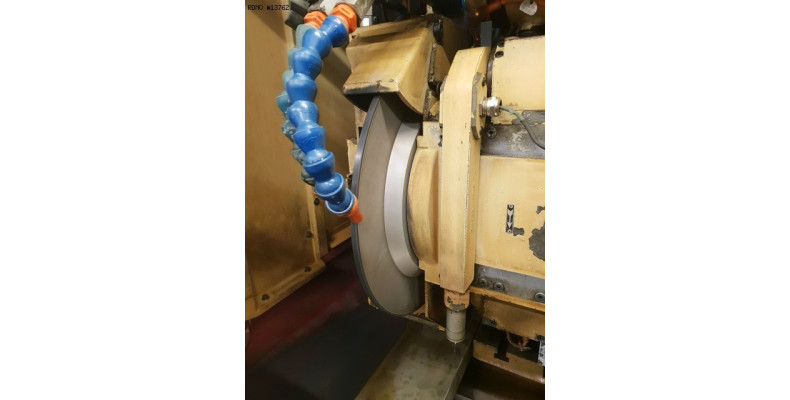

- nombre d'axes : 4 - distance entre pointe : 1000 [mm] - hauteur de pointe : 175 [mm] - courses (Z/X) : 1.050 x 275 [mm] - avances maxi (Z/X) : 10 / 5 [m/min] POUPEE PORTE-MEULE - type universel : 2 meules exter gauche / droite, 1 inter - dimension meule ext. : 400 x 80 x 127 [mm] - puissance moteur de meules : 7,5 [kW] - vitesses de rotation : 1.670 - 2.110 [tr/min] - orientation poupée : -15 à +225 [°] - résolution axe B : 0,001 [°] POUPEE PORTE-PIECE - cône : SA50 - vitesse rotation : 1 - 1.027 [tr/min] - puissance : 0,8 [kW] CONTRE POUPEE - cône : CM3 - course fourreau : 35 [mm] DIMENSIONS - surface au sol : 3.700 x 2.300 [mm] - hauteur : 2.200 [mm] - poids : 7.000 [kg] HEURES - heures sous tension : 48.941 [h]
Equipement

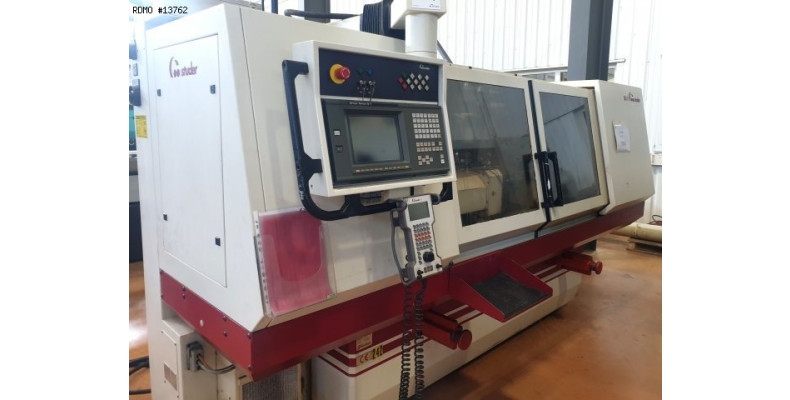

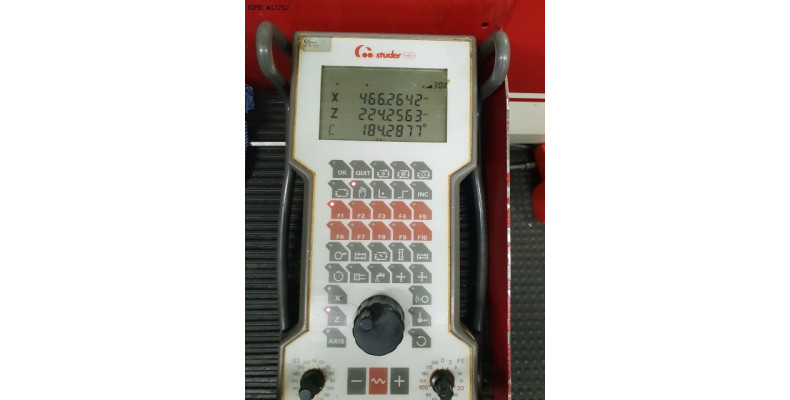

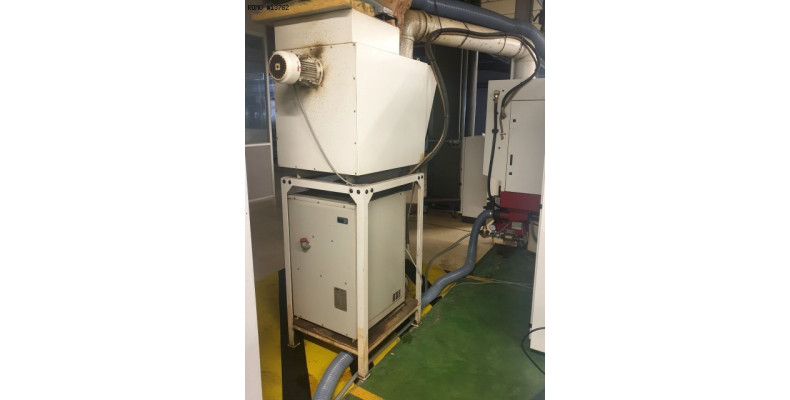

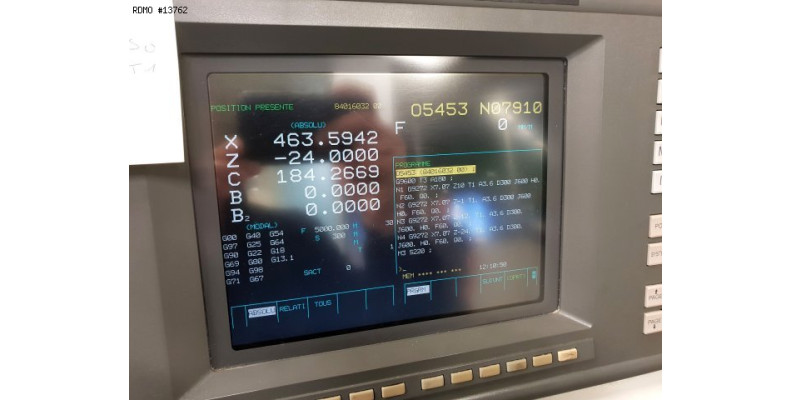

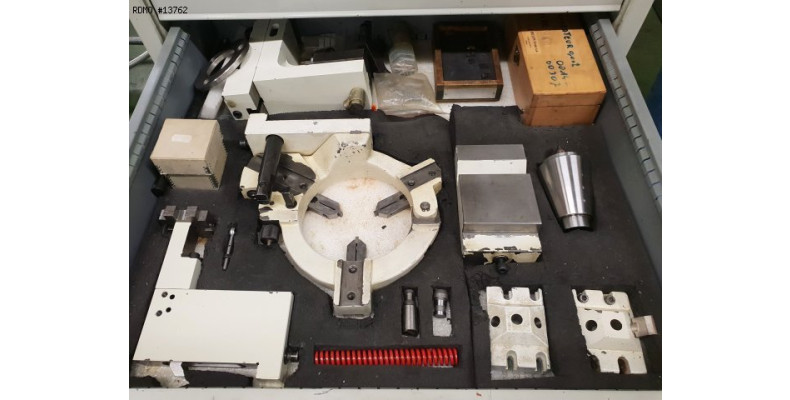

- commande CNC FANUC 16 TB - options Release B, Quick-Set, STForm et Pictogramming - manivelle électronique déportée - lampe d'état 3 couleurs - 1 électrobroche pour rectification intérieure FISCHER MFV1275 : 75.000 [tr/min] - axe B fin pour indexage de la poupée porte-meule - axe C pour indexage pièce - contre pointe avec réglage fin de concentricité - détection électronique de contact : Sensitron - réglage fin d'inclinaison de la fausse table : 8,5 [°] - dispositif d'autocalibrage MOVOMATIC C65 avec palpeur de longueur - règles de mesure HEIDENHAIN sur X/Z - dispositif de dressage fixe sur table - dispositif de dressage sur poupée porte-pièce - dispositif de dressage sur contre-poupée - coussin d'air pour poupée porte-pièce et contre-poupée - groupe froid pour moteur de meules - pot de serrage pneumatique avec mandrin à pinces - aspiration de brouillards : ERNI SC610/D - 1 flasque porte-meule exter - 3 meules exter - lot de porte-meules inter - lot de pointes sèches - lunette 3 touches Ø : 5 - 140 [mm] - arbre d'équilibrage - placard 7 tiroirs

Description

inter / exter
