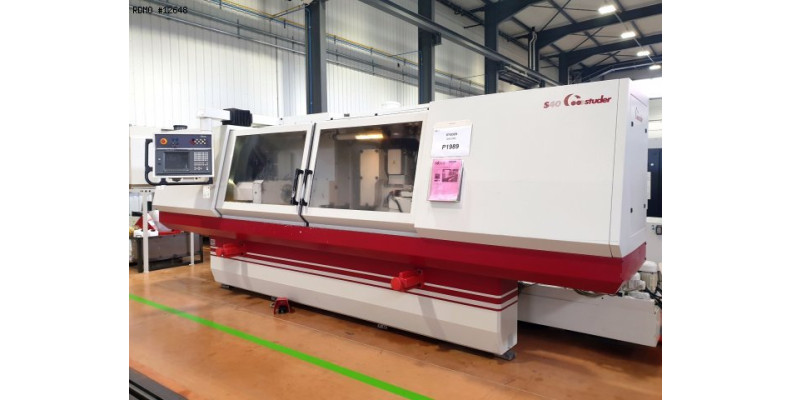

Marque : Studer
Modèle : S40 CNC
Année : 2002
N° Série : 011.0579
Marque : Studer
Modèle : S40 CNC
Année : 2002
N° Série : 011.0579

Caractéristiques & Equipement

Caractéristiques

- Nombre d'axes : 4
- Distance entre pointe : 1600 [mm]
- Hauteur de pointe : 225 [mm]
AXES LINEAIRES
- Course X x Z : 275 x 1650 [mm]
- Résolution X x Z : 0,0001 [mm]

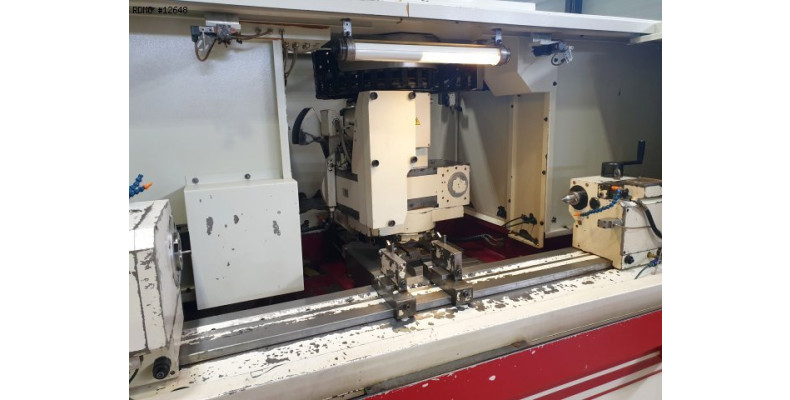

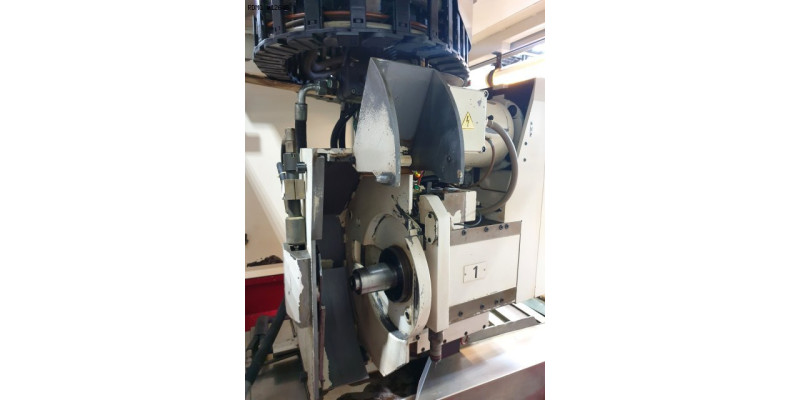

POUPEE PORTE-MEULES
- Angle d'orientation : -15 / +225 [°]
- Précision d'indexation axe B : 1 [°]
- Rectification extérieure à gauche :
* Dimensions meule (Ø x largeur x alésage) : 500 x 80 x 203.5 [mm]
* Vitesse périphérique : 50 [m/s]
* Puissance d'entrainement : 7,5 [kW]

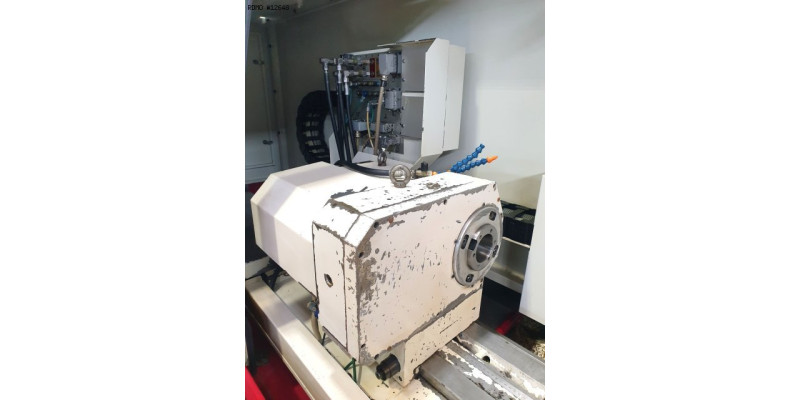

POUPEE PORTE-PIECE
- Vitesses de rotation : 0 - 1000 [tr/min]
- Type de cône : ISO 50
- Puissance d'entrainement : 4 [kW]
- Précision d'indexation axe C : 0,001 [°]
CONTRE POUPEE
- Cône intérieur : CM3
- Course du fourreau : 35 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
ENCOMBREMENT
- Dimensions au sol : 5.200 x 2.300 [mm]
- Hauteur machine : 2.084 [mm]
- Poids machine : 7.000 [kg]
HEURES MACHINES
-Heures de travail : 20.380 [h]
Equipement

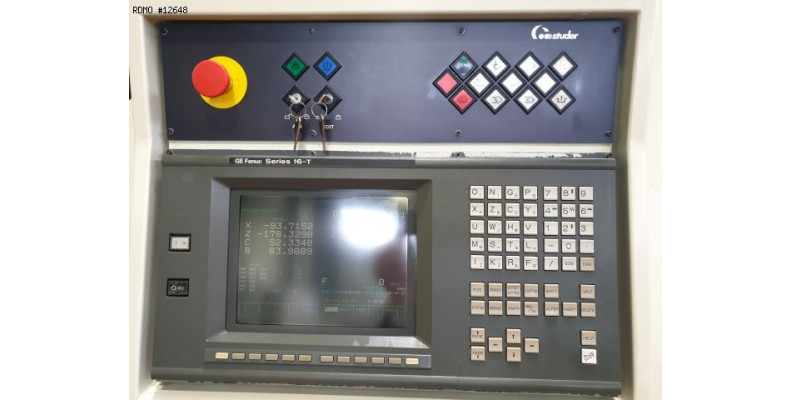

- CN FANUC 16-TB
- Interface : RS232
- Manivelle électronique déportée
- Règles de mesure directe sur axes X et Z
- Détection électronique de contact : Sensitron
- Dispositif d'autocalibrage avec palpeur de longueur : MARPOSS T25
- Dispositif de dressage fixe sur poupée porte-pièce

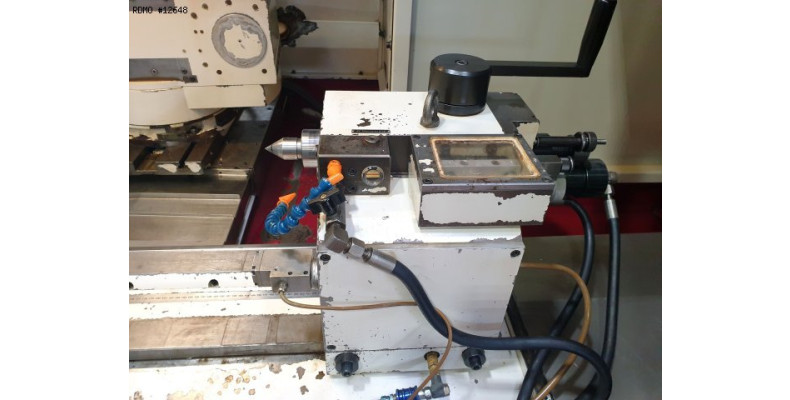

- Contrepointe
* avec réglage fin de concentricité
* avec recul hydraulique par pédale
* avec soulèvement pneumatique

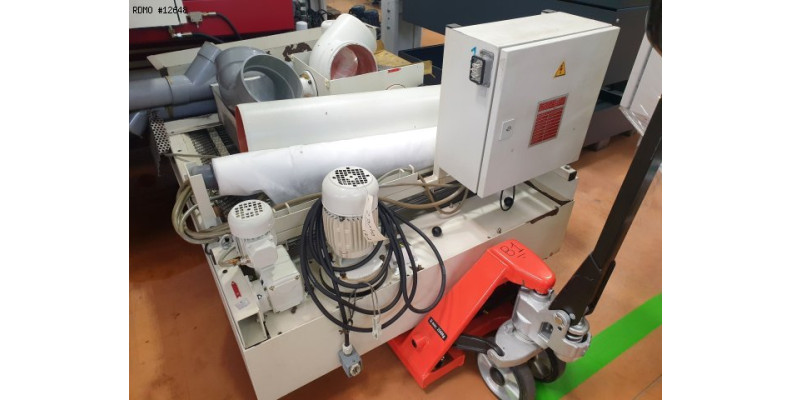

- Bac d'arrosage : 375 [l]
* Avec filtration papier : STREULI SPB4
* Avec pré-filtre magnétique
- Groupe froid pour refroidissement moteur de meule

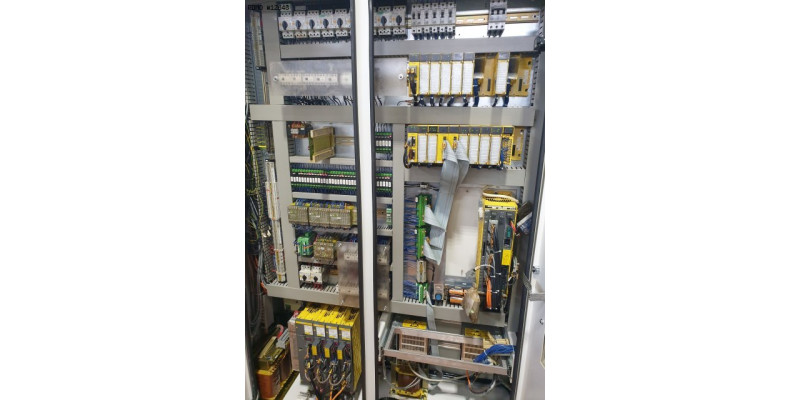

- Climatisation d'armoire électrique

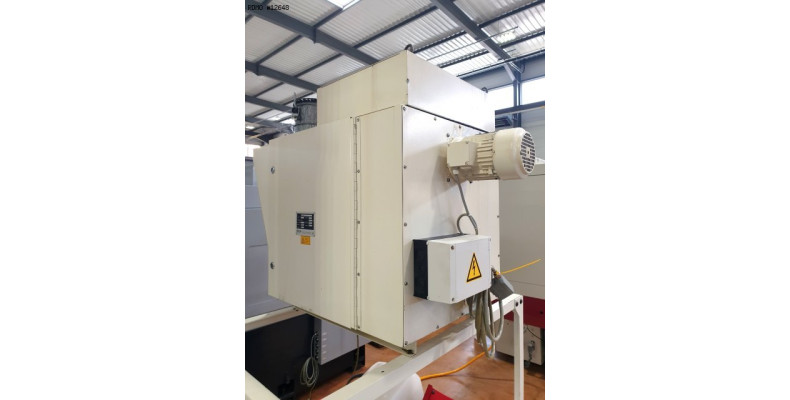

- Aspiration de brouillard : ERNI SC-610/D
- Arbre d'équilibrage
- 3 Portes-meule exter
- 3 meules exter
- Lot de pièces de rechange
Spécifications techniques à télécharger

Description

rectification extérieure, 1600 entre pointes Machine outils d'occasion à vendre
