Caractéristiques

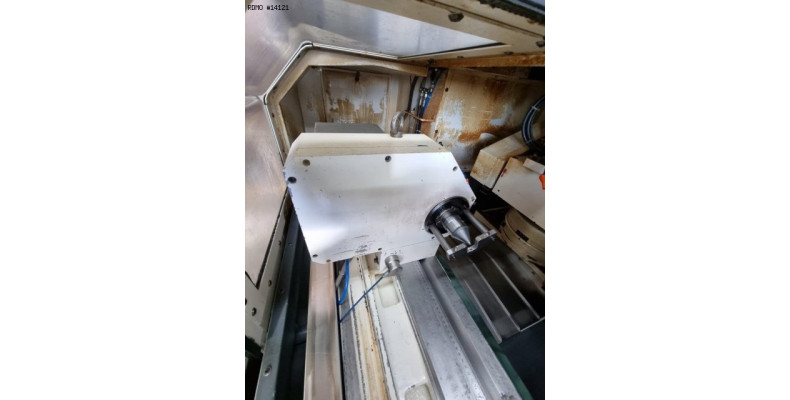

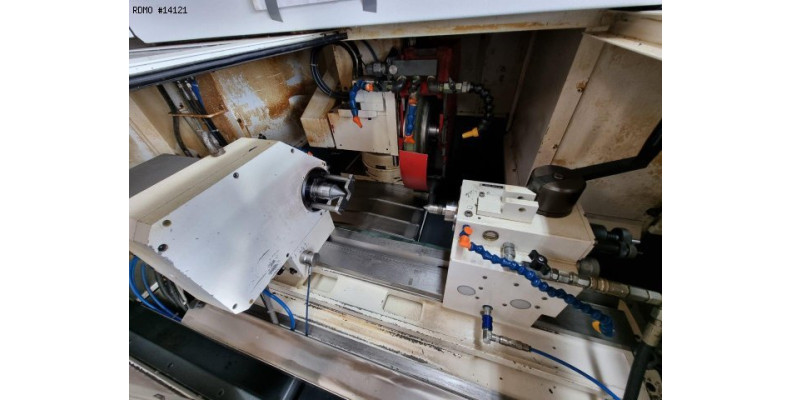

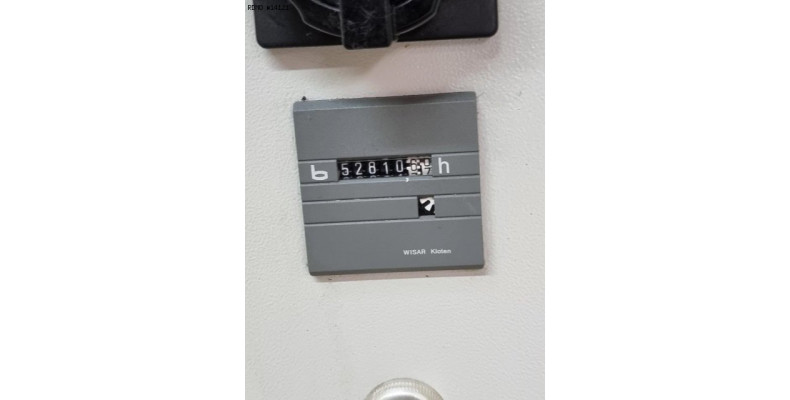

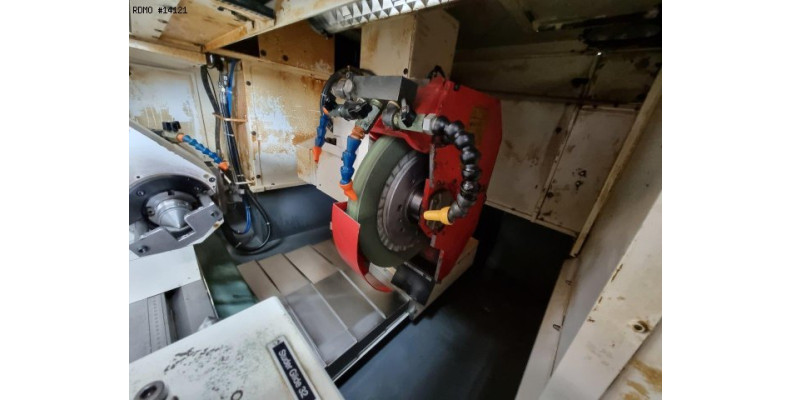

- distance entre-pointe : 650 [mm] - hauteur de pointe : 175 [mm] - courses (X/Z) : 285 / 800 [mm] - orientation table : 0 - 8,5 [°] POUPEE PORTE-MEULE - dimensions meules : 500 x 63 x 203,2 [mm] - vitesse périphérique : 50 [m/sec] - puissance : 7,5 [kW] - orientation manuelle sur butées : 0 et 30 [°] POUPEE PORTE-PIECE - cône : CM5 - vitesses : 1 - 1500 [tr/min] - puissance : 3 [kW] - alésage : 30 [mm] - précision d'indexation axe C : +/- 0,5 [°] CONTREPOINTE - cône : CM4 - diamètre du fourreau : 50 [mm] - course du fourreau : 35 [mm] ALIMENTATION ELECTRIQUE - tension : 400 [V] - fréquence : 50 [Hz] ENCOMBREMENT - Poids machine : 5.300 [kg] HEURES MACHINE - Heures sous tension : 52810[h]
Equipement

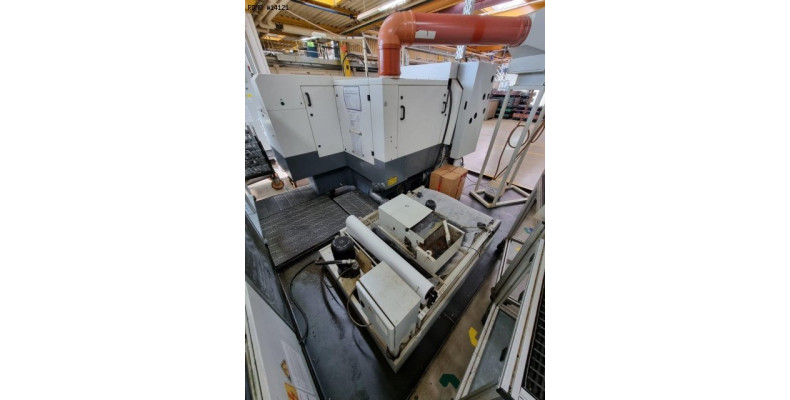

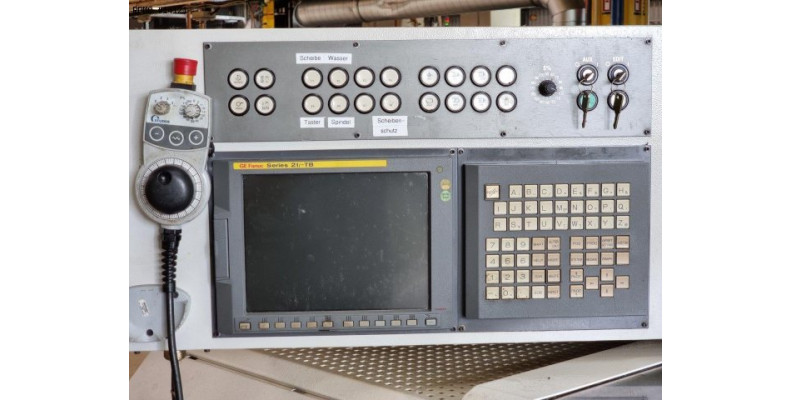

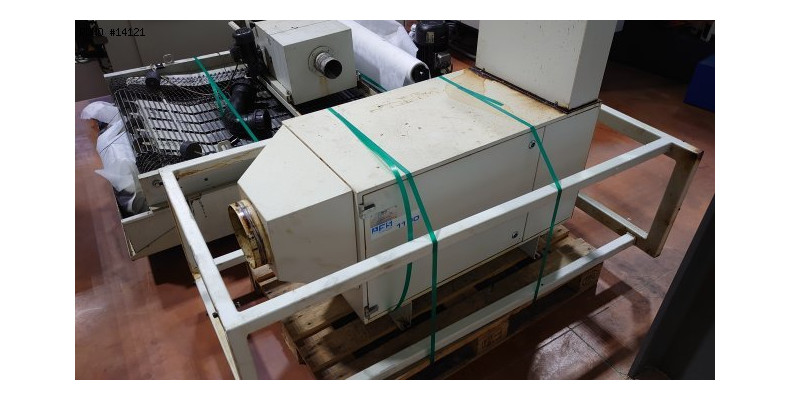

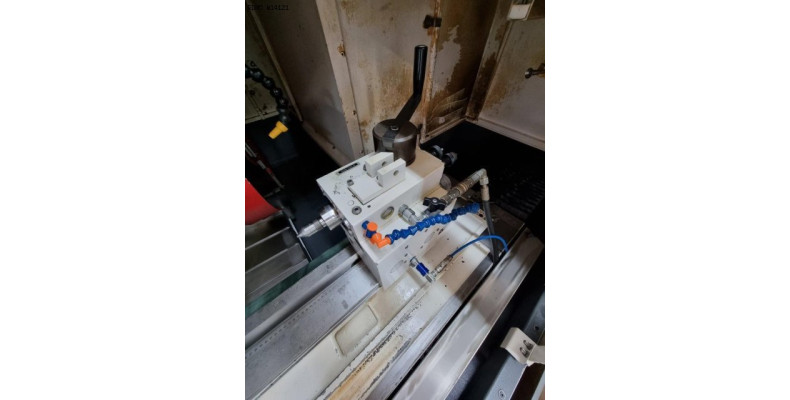

- commande CNC FANUC 21i-TB - vitesse de coupe constante programmable - manivelle électronique déportée - régles de mesure directe sur X et Z - assistance pneumatique sur poupée porte-pièce et contre-poupée - poupee porte-piece avec réglage fin de concentricité - contrepointe avec réglage fin de concentricité - recul hydraulique du fourreau de contrepointe - détection de contact SENSITRON 6 - Aspirateur brouillard d'huile - bac de lubrification * avec filtration papier - dressage fixe sur poupée porte-pièce
