Marque : SMP NUMAFUT
Modèle : CA3+
Année : 2004
N° Série : 209
Marque : SMP NUMAFUT
Modèle : CA3+
Année : 2004
N° Série : 209

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 5
- Diamètre maxi outil : 150 [mm]
- Longueur maxi outil avec chargement manuel : 300 [mm]
- Longueur maxi outil avec chargement automatique : 140 [mm]
- Poids maxi outil : 25 [kg]
POUPEE PORTE-OUTIL (axe A)
- Attachement : SA 50
- Courses X/Z : 360 / 300 [mm]
- Course axe A : 360 [°]
- Vitesse de rotation maxi : 800 [tr/min]

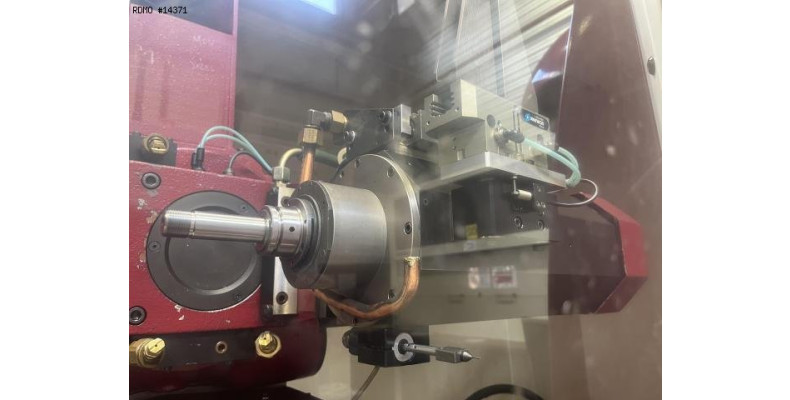

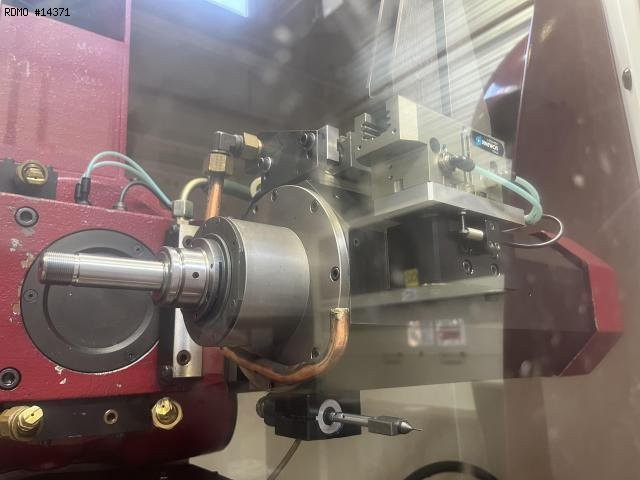

POUPEE PORTE-MEULE (axe B)
- Attachement : HSK-E40
- Course Y : 200 [mm]
- Course axe B : -30 / +180 [°]
- Diamètre maxi meule : 125 [mm]
- Vitesse de rotation maxi : 20.000 [tr/min]
- Puissance de broche : 7 [kW]

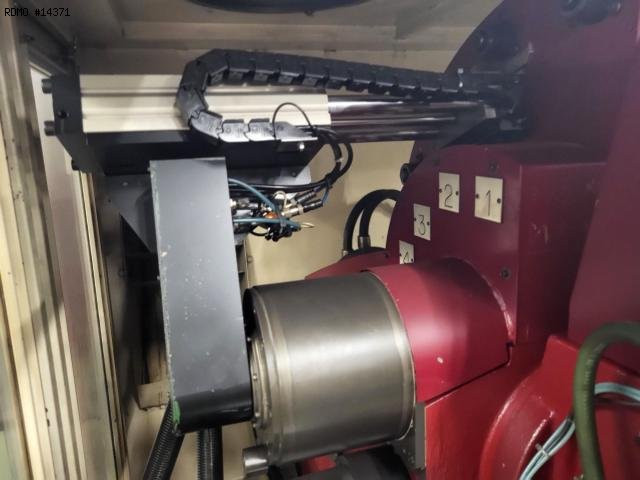

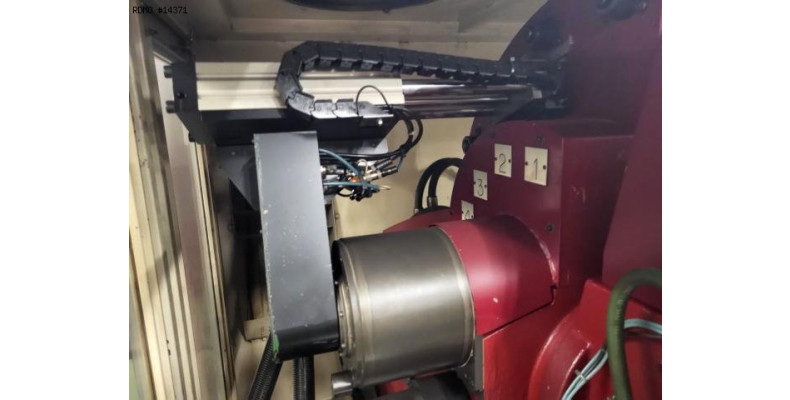

CHANGEUR DE MEULES
- Nombre de positions : 4

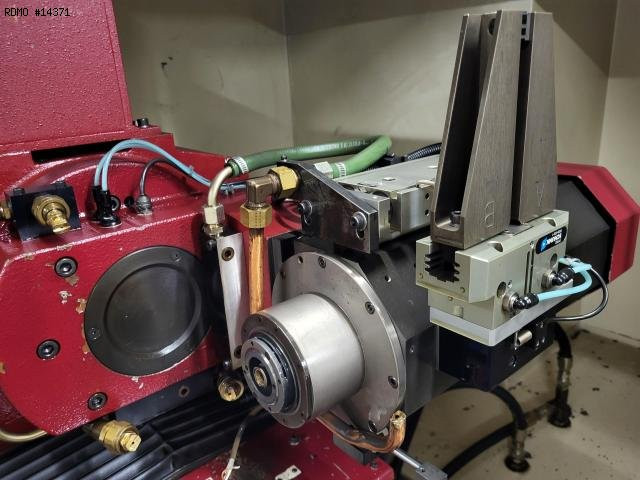

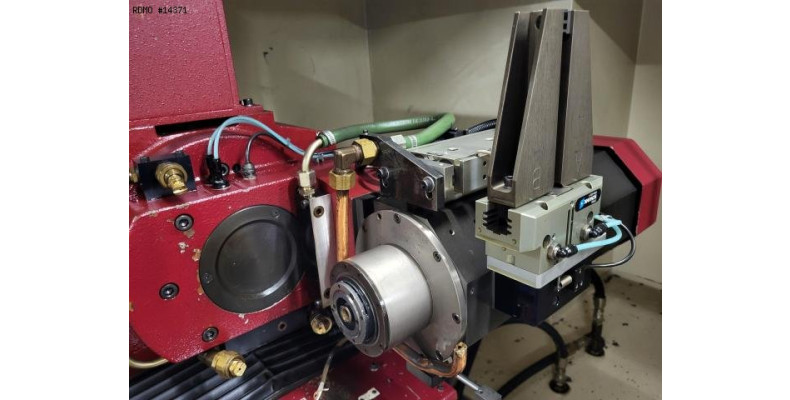

CHARGEUR D’OUTILS
- Type : par les axes machine et pince sur le corps de l’electrobroche
- Longueur des outils : 40 – 140 [mm]
- Nombre d’outils Ø4-6 par palette : 200
- Nombre d’outils Ø6-10 par palette : 96
- Nombre d’outils Ø6-16 par palette : 54
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 19 [kW]
DIMENSIONS
- Surface au sol : 2.300 x 3.350 [mm]
- Hauteur : 2.600 [mm]
- Poids : 2.500 [kg]
Equipement

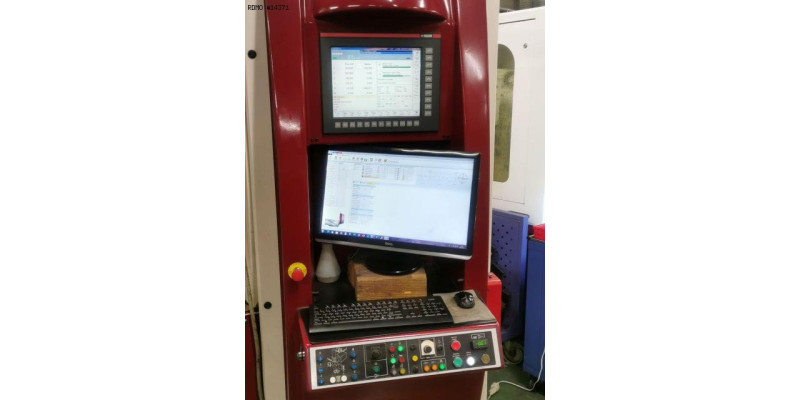

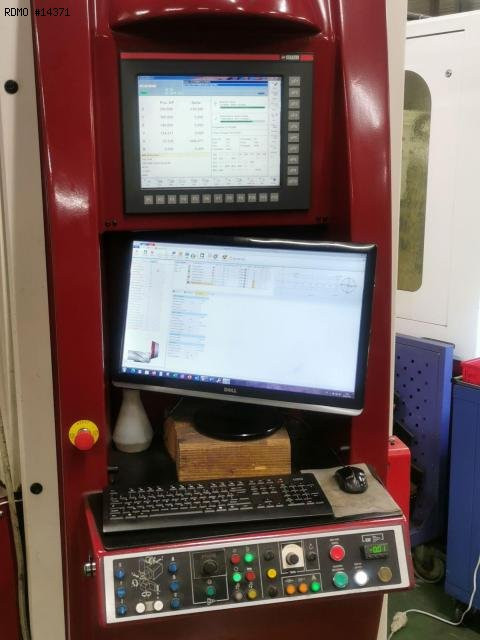

- CNC : NUM AXIUM Power P2
- Logiciel : Easygrind 6.08
- Règles de mesure sur X/Y/Z : HEIDENHAIN
- Broche réfrigérée
- Bac d'arrosage avec pompe : 10 [bars]
* avec option arrosage meule escamotable
- Aspiration de brouillards d’huile : ELBARON RON/A 100 DV
- Soufflage outil
- Système anti-incendie (à faire controler par un organisme certifié de l’acheteur)
- Nombre de moyeux porte-meules : 12

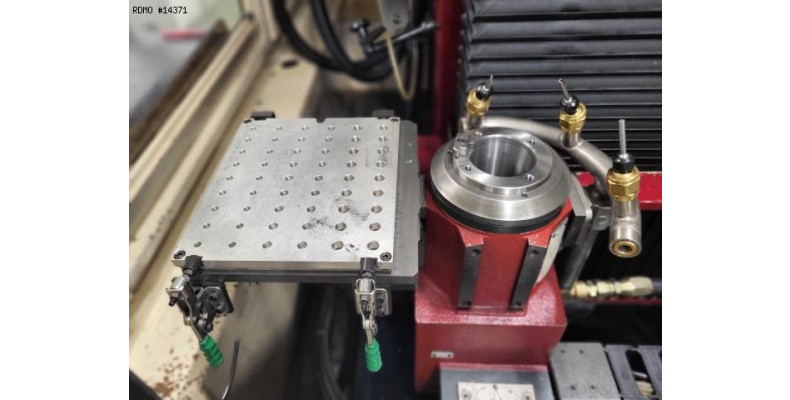

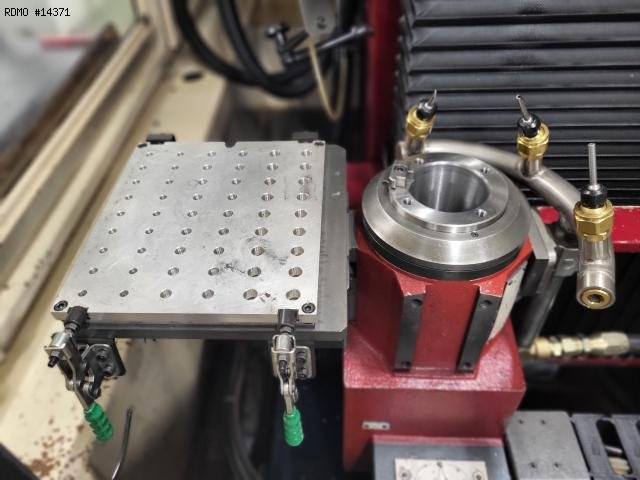

- Nombre de palettes : 4
- 1 mandrin SA50 à pinces à serrage automatique
- 1 mandrin SA50 à pinces à serrage manuel, capacité Ø : 32 [mm]
- 1 mandrin SA50 à pinces à serrage manuel, capacité Ø : 20 [mm]

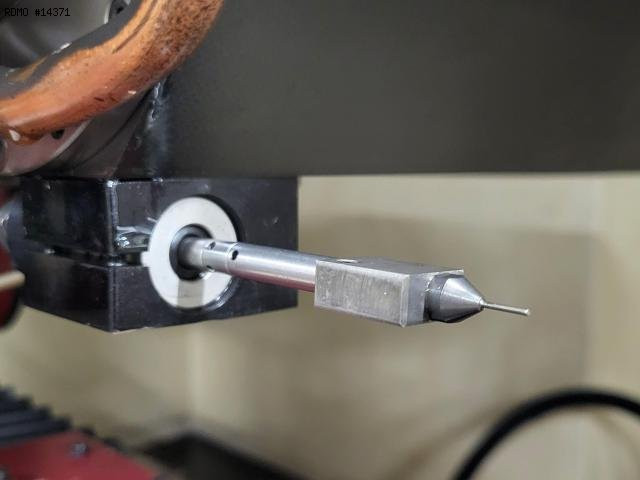

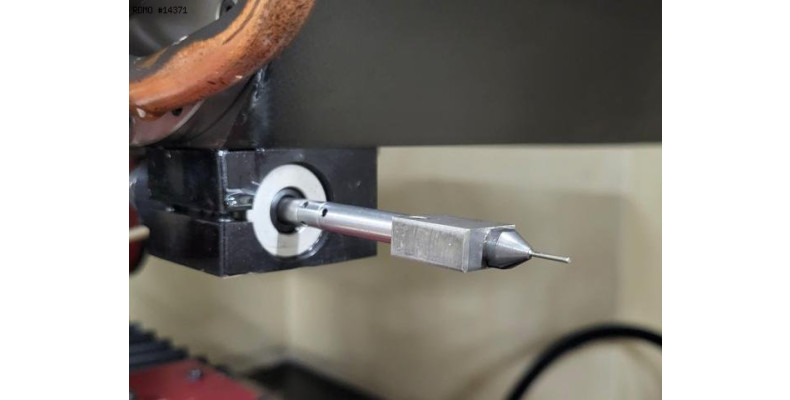

- 1 outil étalon MASTER pour auto-étalonnage des axes et du palpeur
Caractéristiques techniques à télécharger

Description

machine révisée par SMP fin 2016 Machine outils d'occasion à vendre

Pour pouvoir visionner cette vidéo, vous devez d'abord autoriser l'utilisation des cookies de Youtube.

Configurer
La machine a été ajoutée au devis

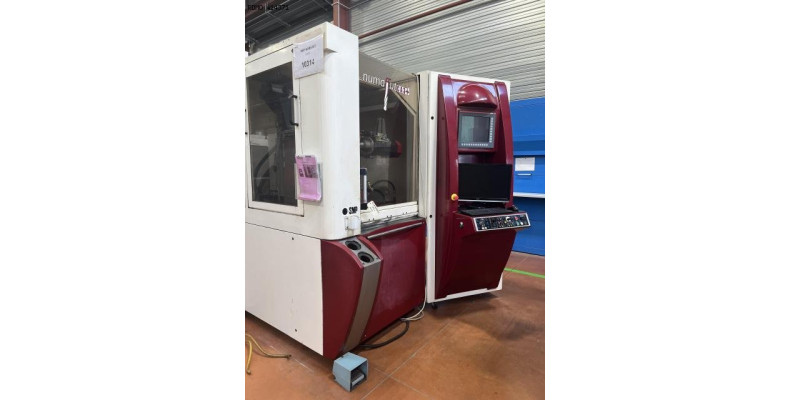

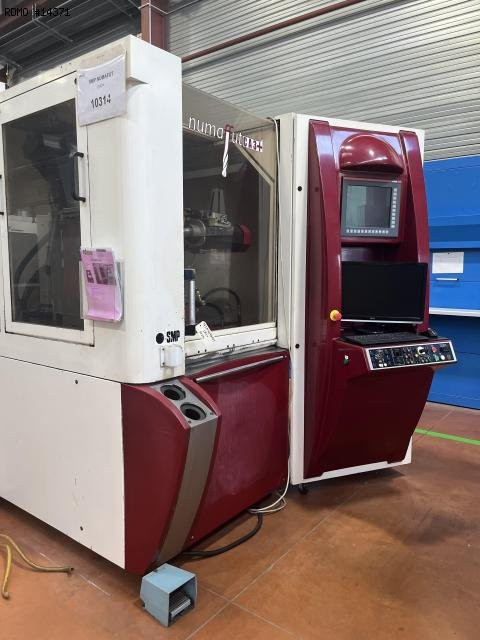

SMP NUMAFUT CA3+ 5 axes
