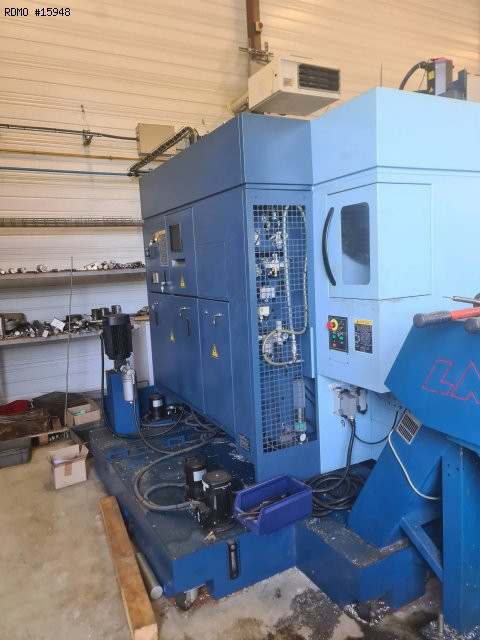

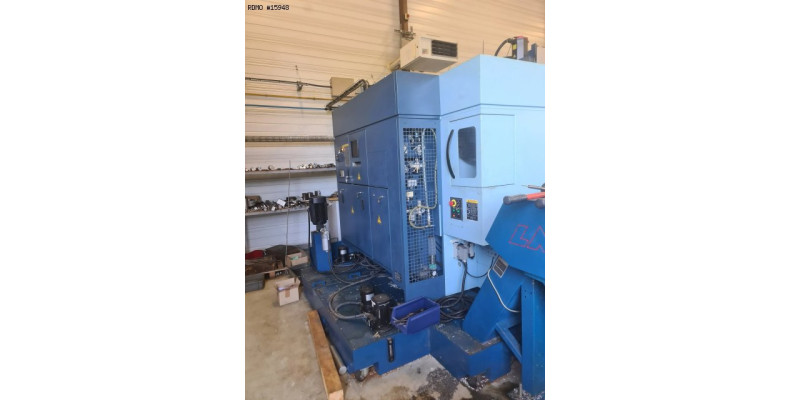

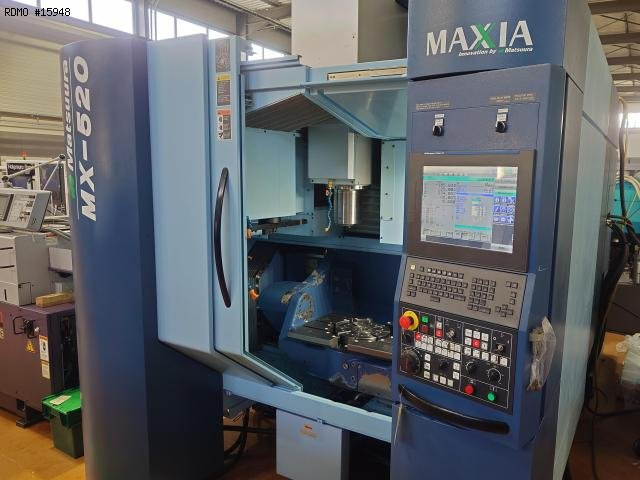

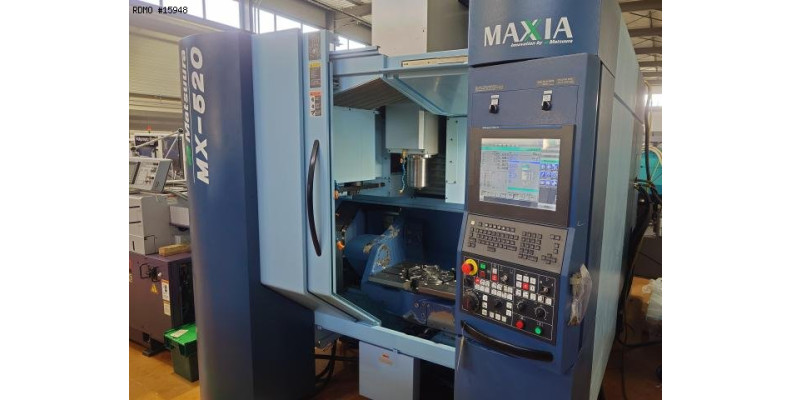

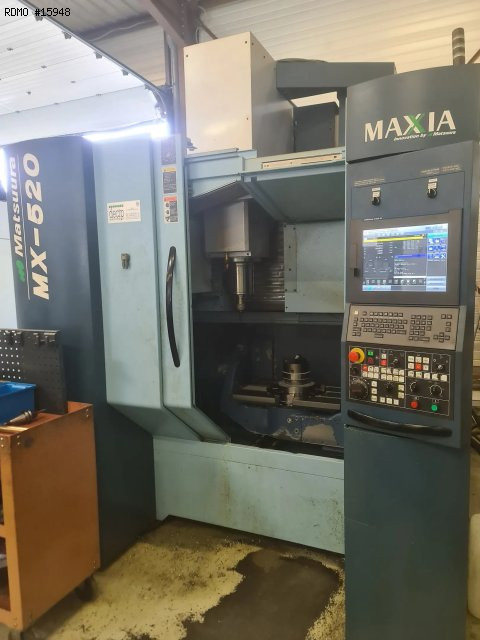

MATSUURA MX-520 5 axes

- Nombre d'axes : 5

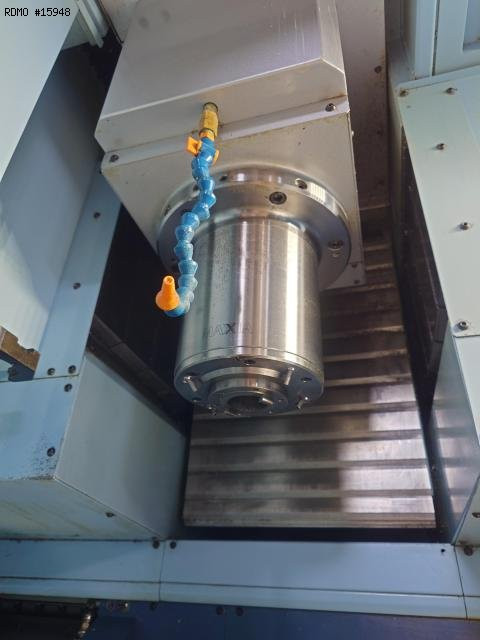

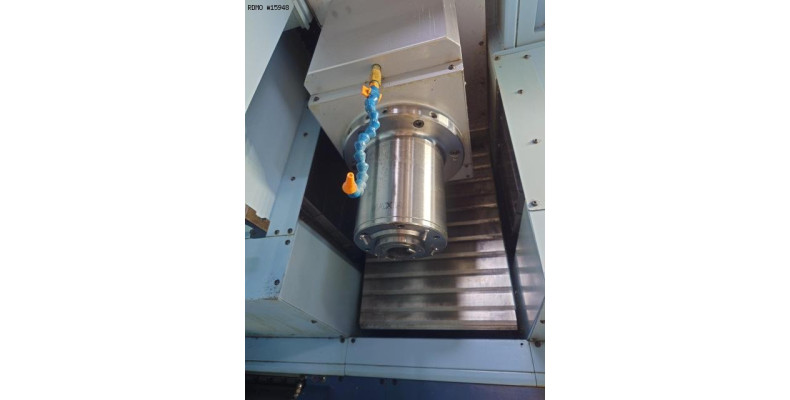

BROCHE DE FRAISAGE
- Type de porte outil : BT40
- Puissance de broche : 22 [kW]
- Vitesse de broche : 12.000 [tr/min]
AXES LINEAIRES
- Courses axes X/Y/Z : 630 x 560 x 510 [mm]
- Vitesses avances rapides (X/Y/Z) : 40.000 [mm/min]
AXE ROTATIF A
- Course : -125 / +10 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance rapide : 17 [tr/min]
- AXE ROTATIF C
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance rapide : 33 [tr/min]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité de magasin : 60

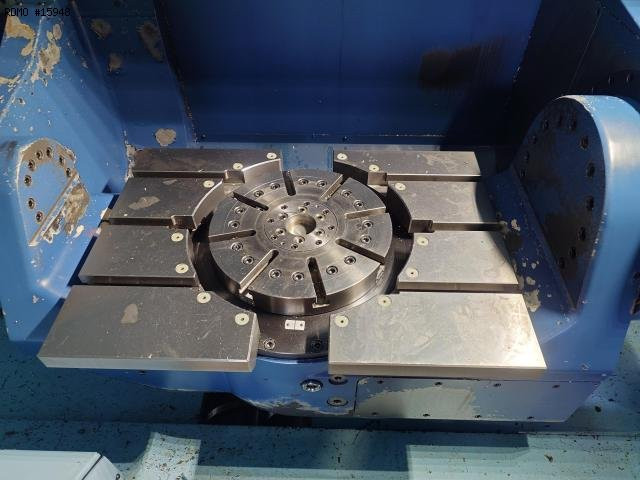

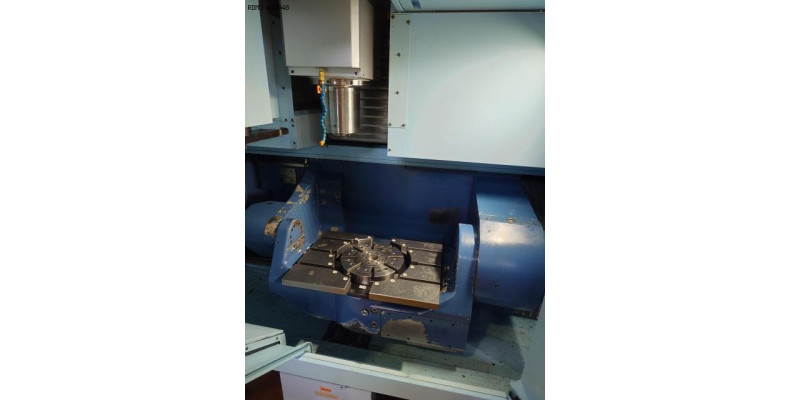

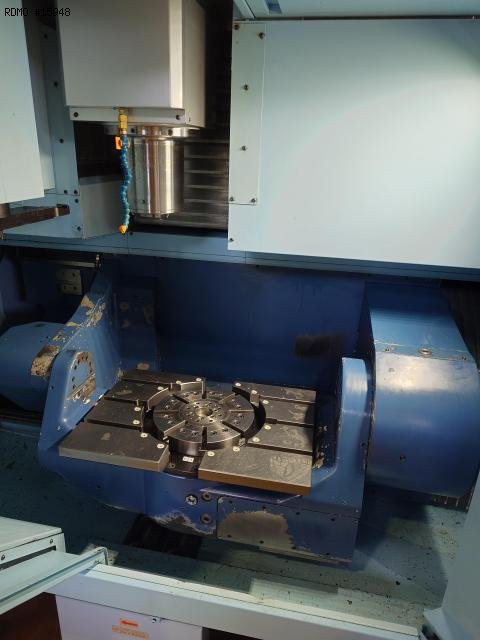

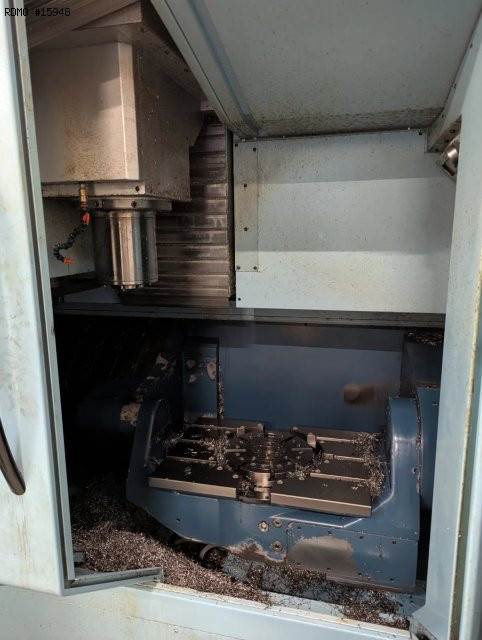

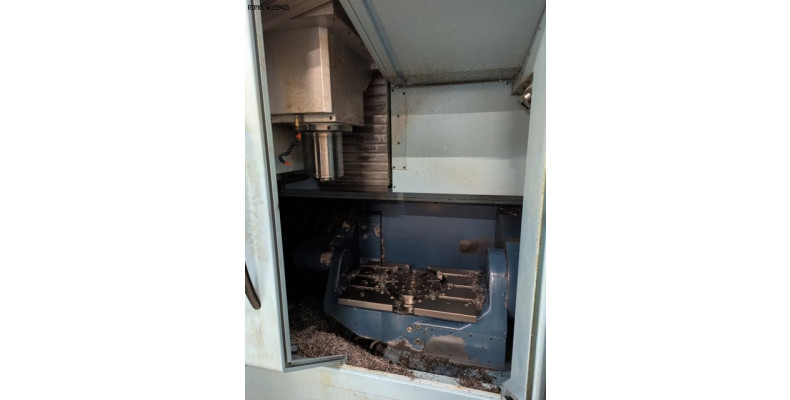

TABLE
- Dimensions table : Ø300 [mm]
- Poids admissible sur table : 200 [kg]
- Diamètre maximum usinable : 520 [mm]
- Hauteur maxi pièce : 350 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 200 [V]
- Puissance installée : 63 [kVA]
ENCOMBREMENT
- Dimensions au sol : 3.851 x 2.260 [mm]
- Hauteur machine : 2.950 [mm]
- Poids machine : 9.450 [kg]

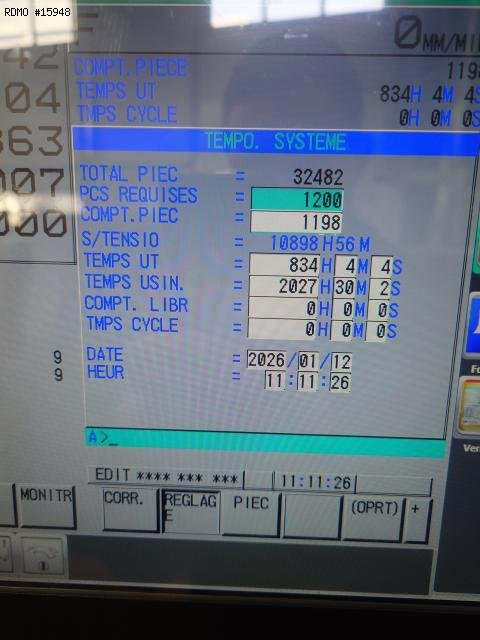

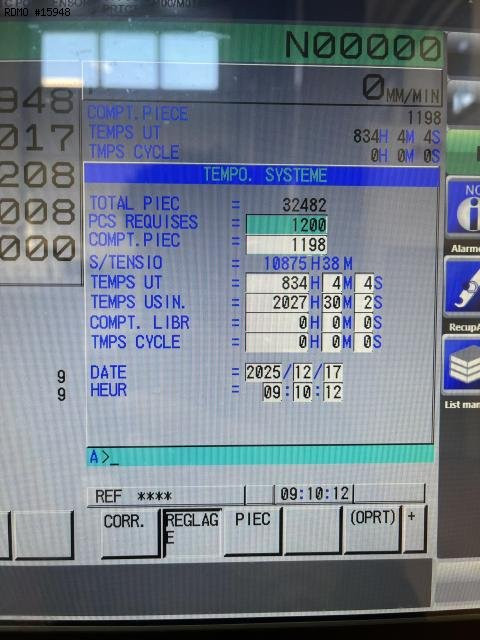

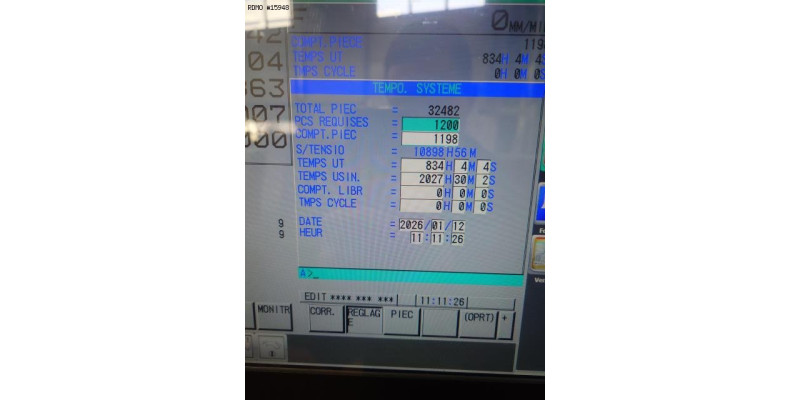

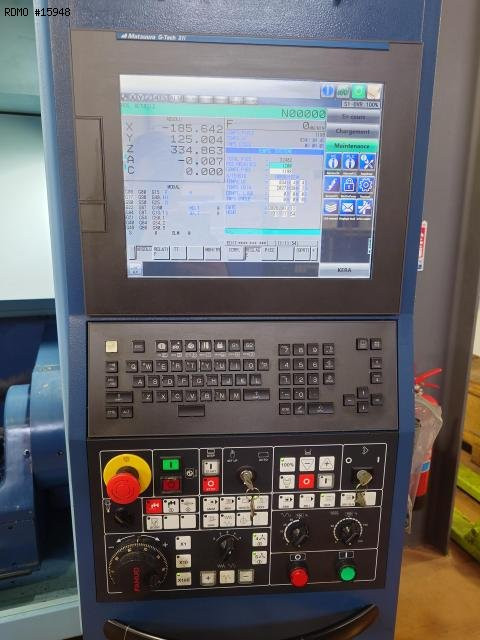

- CNC : Fanuc G-Tech 31iB
- Conversationnel : Manual guide
- Interface(s) : RJ45 / PCMCIA
- Option : Package 5 axes
- Option de la broche : POWER UP
- Prédisposition hydraulique avec 6 voies au centre table
- Règles de mesure directe
- Lampe d'état 3 couleurs
- Bac d'arrosage
* avec pompe HP : 20 [bar]
- Arrosage centre broche

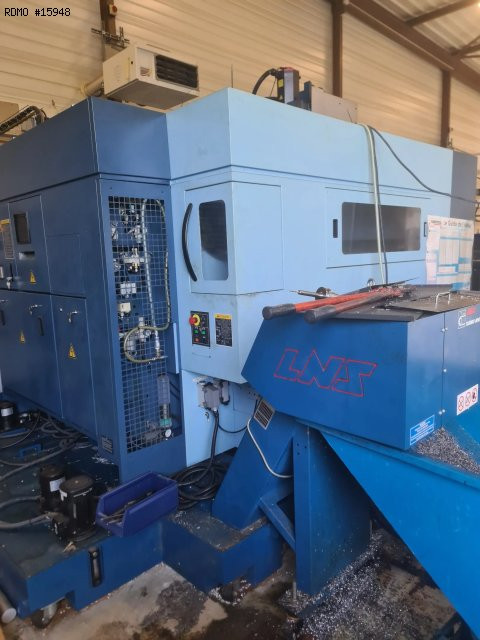

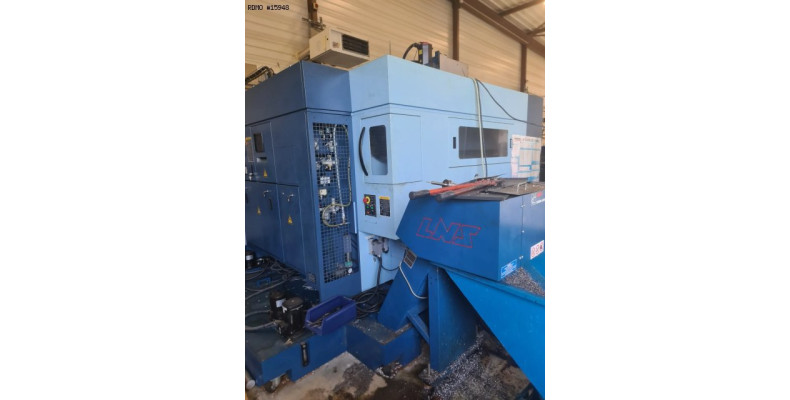

- Convoyeur à copeaux : LNS
- Palpeur outils marque/type : BLUM
- Palpeur pièce marque/type : BLUM

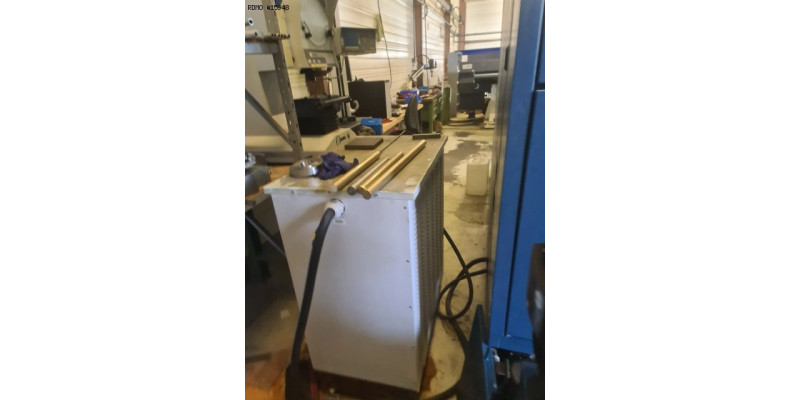

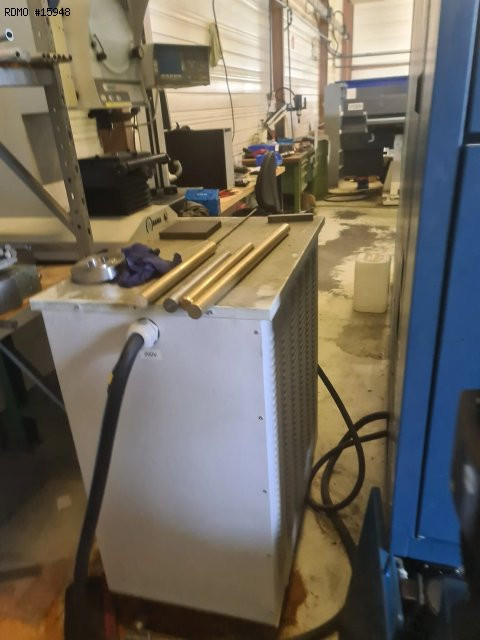

- Transformateur électrique
