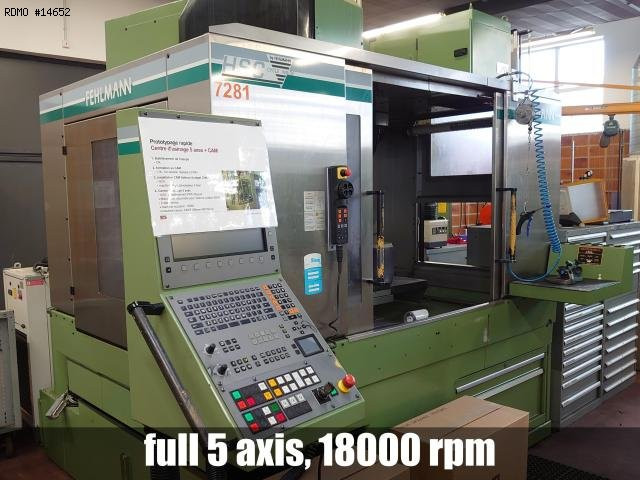

FEHLMANN Picomax 90-M 5 axes

Fraisage Centre d'usinage vertical

14652

Caractéristiques techniques à télécharger

Marque : FEHLMANN

Modèle : Picomax 90-M

Année : 2007

N° Série : 15508101

14652

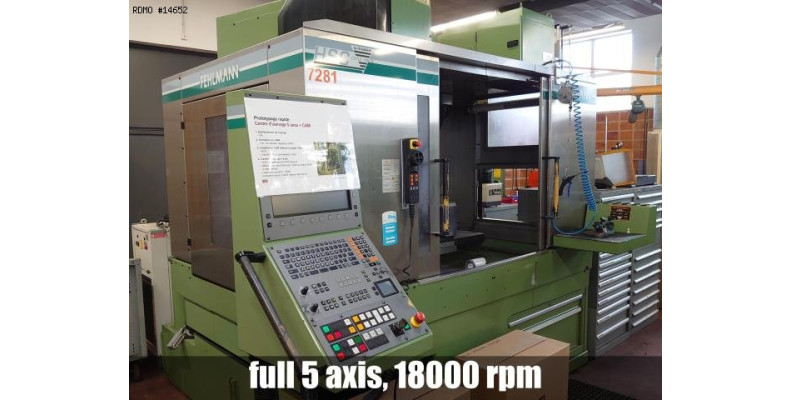

FEHLMANN Picomax 90-M 5 axes

Fraisage Centre d'usinage vertical

Caractéristiques techniques à télécharger

Marque : FEHLMANN

Modèle : Picomax 90-M

Année : 2007

N° Série : 15508101

Demander un prix

Caractéristiques

- Nombre d'axes : 5

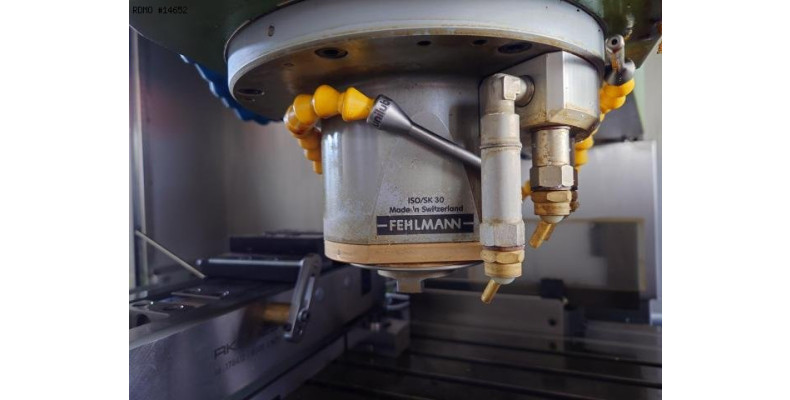

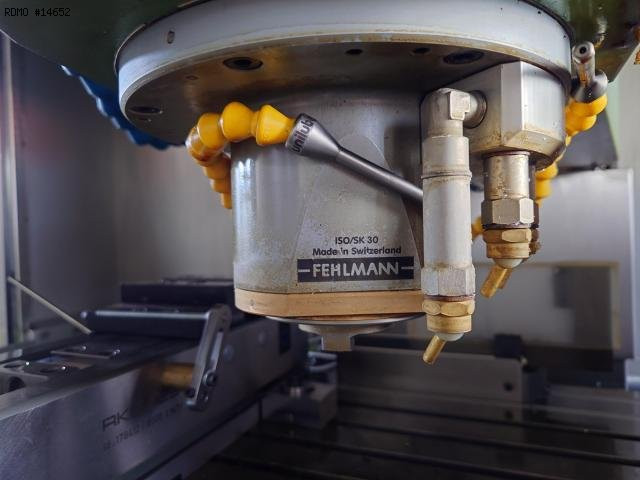

BROCHE DE FRAISAGE
- Type de porte outil : ISO30
- Vitesse de broche : 18000 [tr/min]
AXES LINEAIRES
- Courses axes X/Y/Z : 705 / 425 / 610 [mm]
AXE ROTATIF A
- Course : 360 [°] (+/-)
- Précision d'indexation : 0.001 [°]
AXE ROTATIF B
- Course : +180/-5 [°] (+/-)
- Précision d'indexation : 0.001 [°]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité de magasin : 32

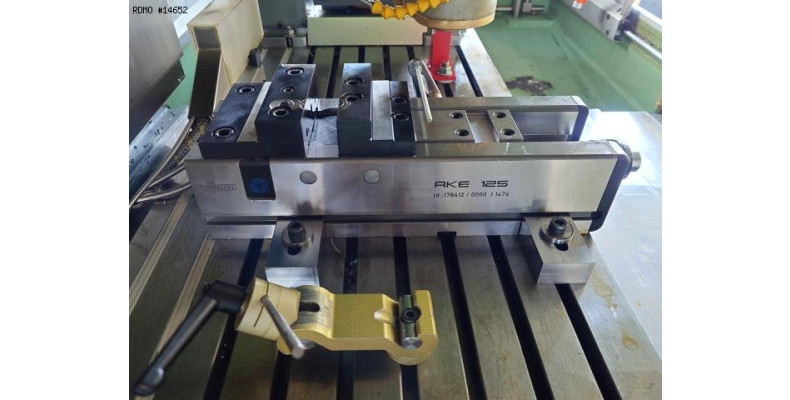

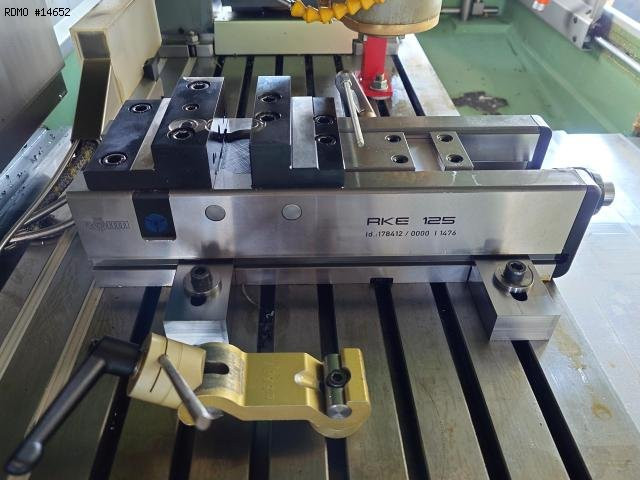

TABLE
- Dimensions table : 1260 x 490 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 22 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2600 x 2300 [mm]
- Hauteur machine : 3000 [mm]
- Poids machine : 5100 [kg]

Equipement

- CNC : iTNC 530
- Manivelle électronique déportée

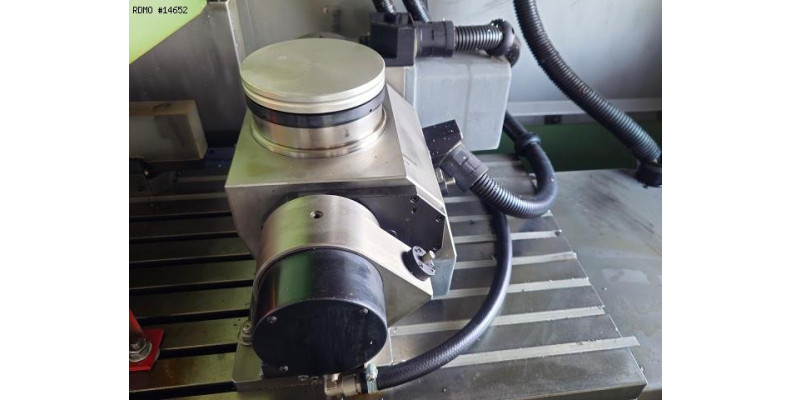

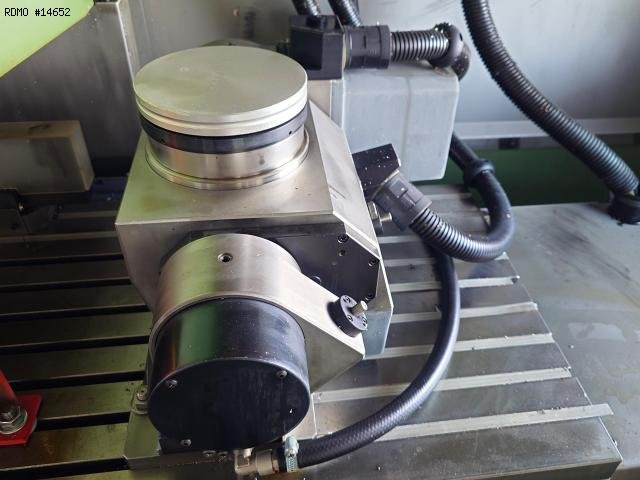

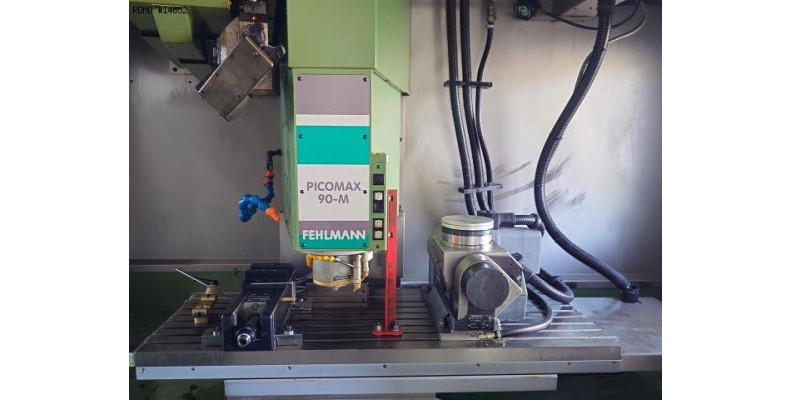

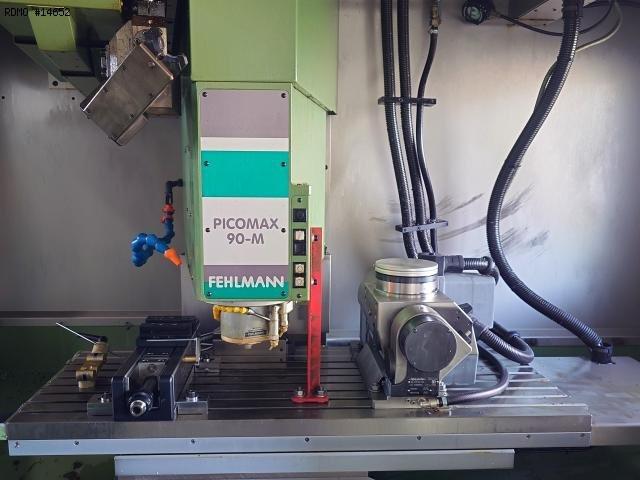

- Type de diviseur : 4e-5e axe intégré
* Fabricant : Fehlmann
* Modèle : ATS 160 CNC
* Diamètre de serrage : 300 [mm]
* Hauteur de pointe : 160 [mm]
* Type de serrage : Pneumatique

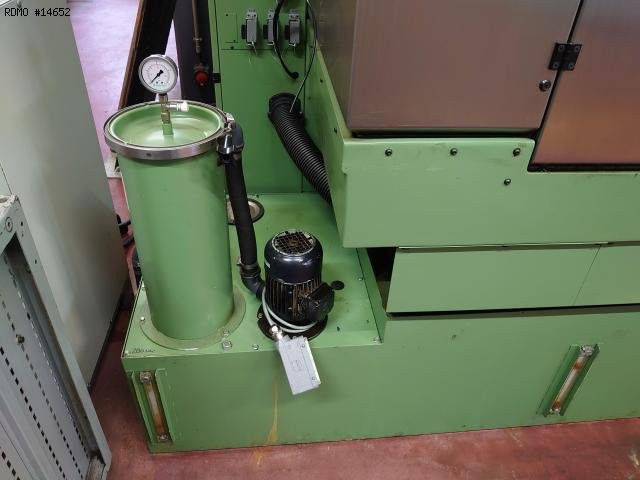

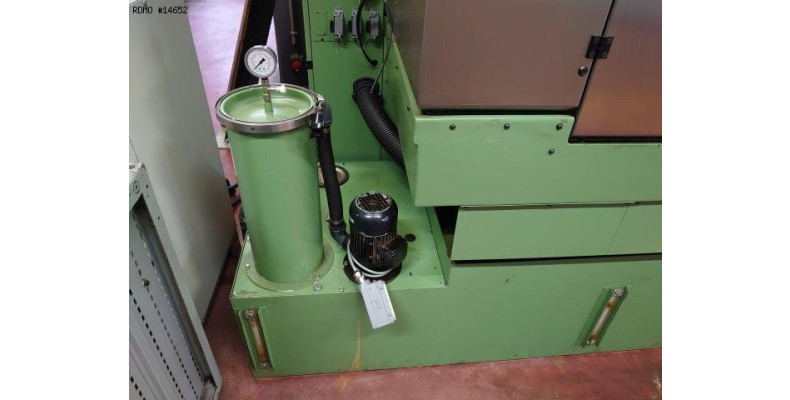

- Bac d'arrosage
* avec pompe HP
- Aspirateur brouillard d'huile

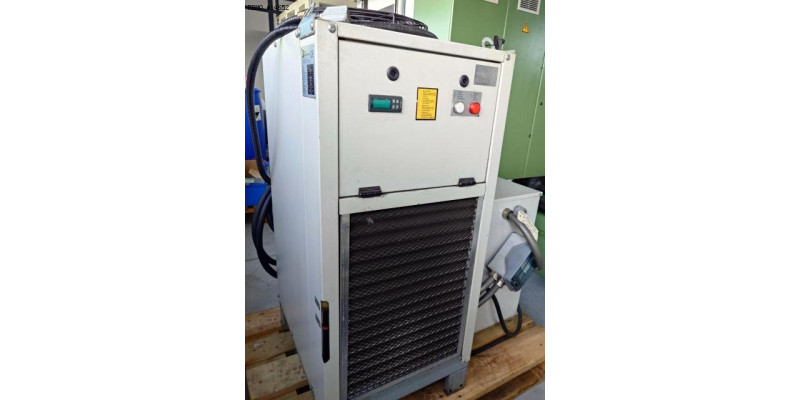

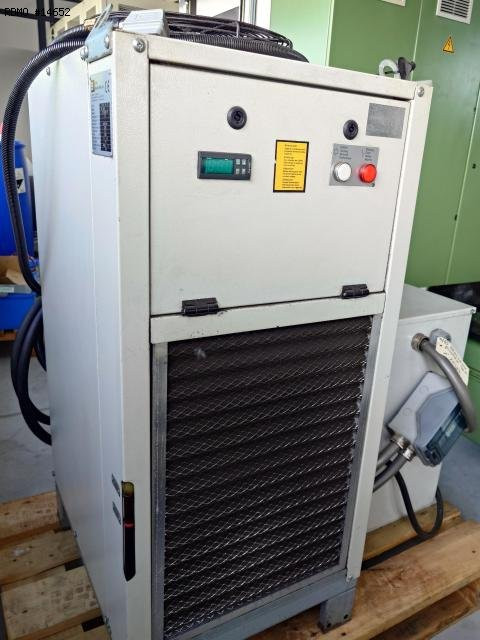

- Refroidissement de broche
- Palpeur pièce marque/type : Renishaw OMP 40-2
- Transformateur électrique
