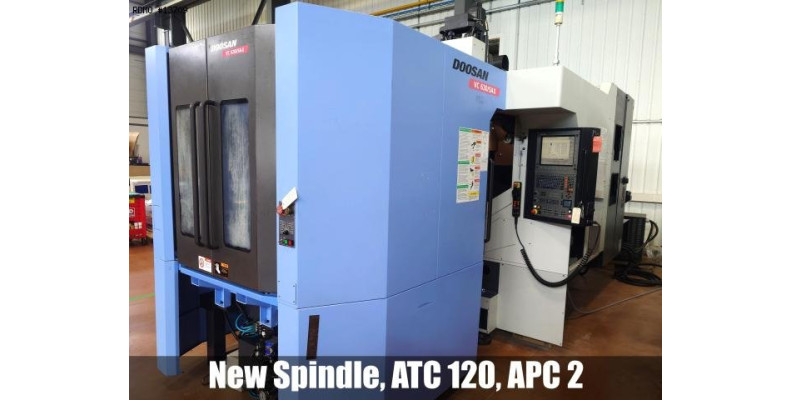

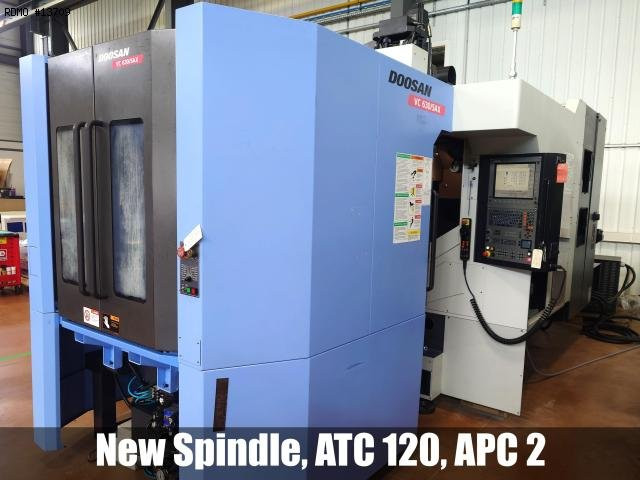

Doosan VC630 5AX 5 axes

- Nombre d'axes : 5

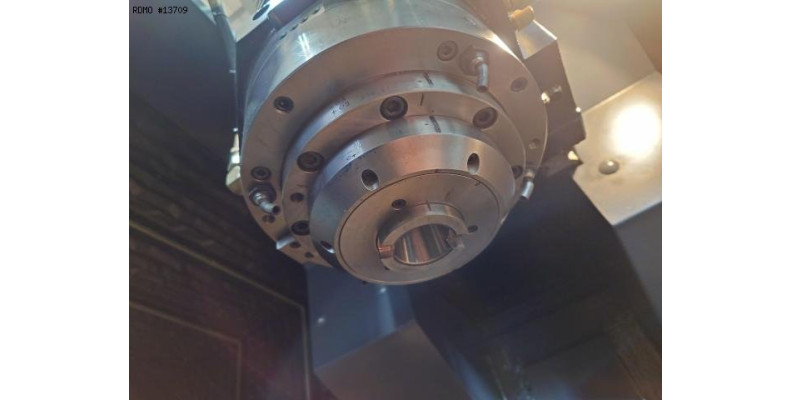

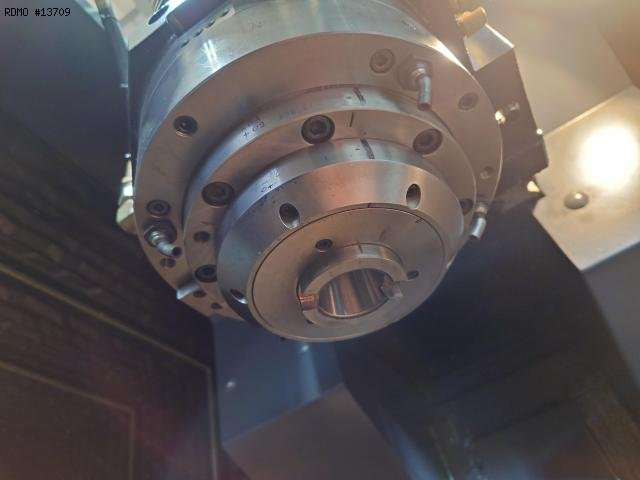

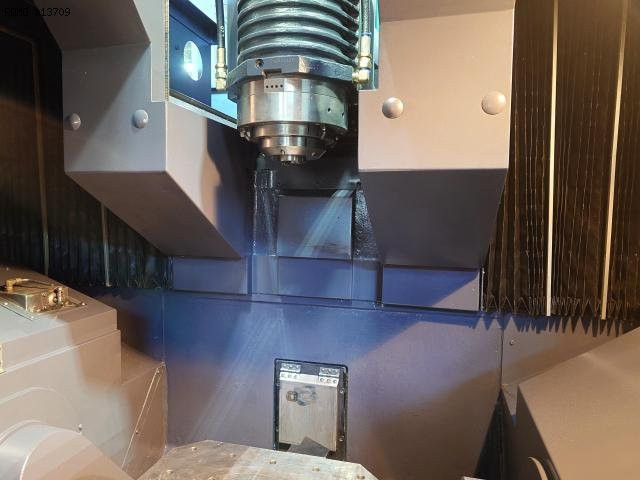

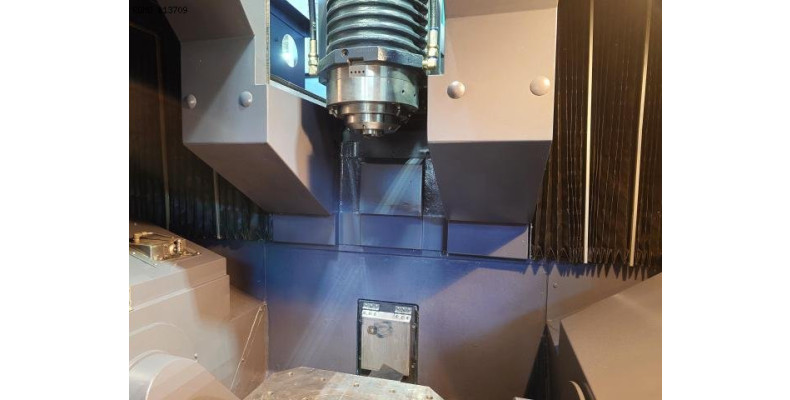

BROCHE DE FRAISAGE
- Type d'outil : BT40
- Puissance de broche : 24/32 [kW]
- Vitesse de broche : 12000 [tr/min]
- Heures de broche : 9122 [h]
AXES LINEAIRES
- Courses axes X/Y/Z : 650/765/520 [mm]
- Vitesses avances rapides (X/Y/Z) : 40/40/36 [m/min]
- Vitesses avances travail (X/Y/Z) : 18/18/18 [m/min]
AXE ROTATIF A
- Course : 150 (+30 -120) [°] (+/-)
- Vitesse avance rapide : 20 [tr/min]
- Vitesse avance travail : 7200 [mm/min]
AXE ROTATIF B
- Course : 360 [°] (+/-)
- Précision d'indexation : 0.001 [°]
- Vitesse avance rapide : 30 [tr/min]
- Vitesse avance travail : 7200 [mm/min]

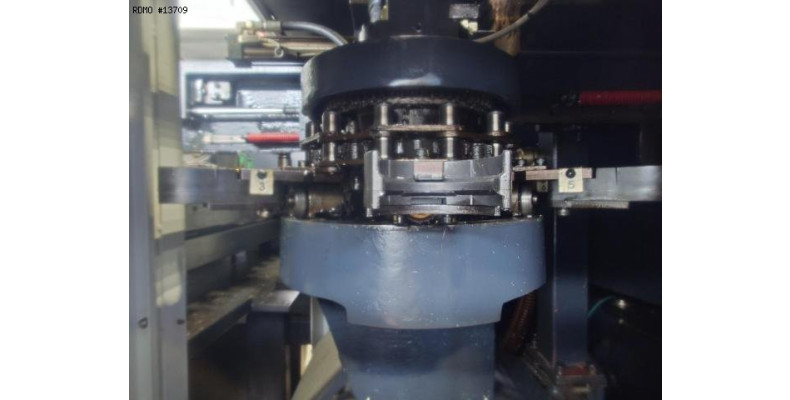

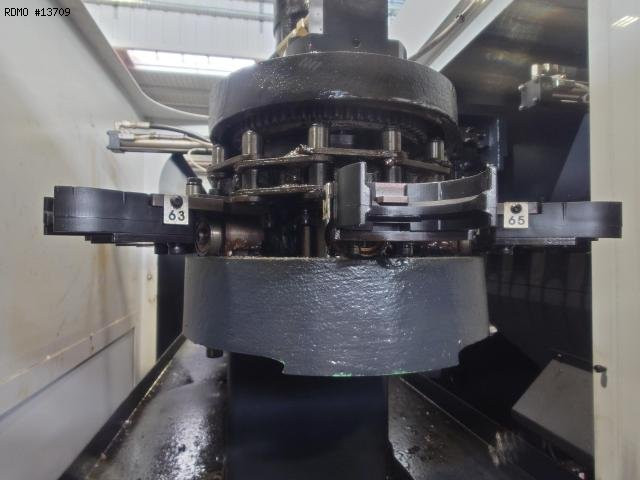

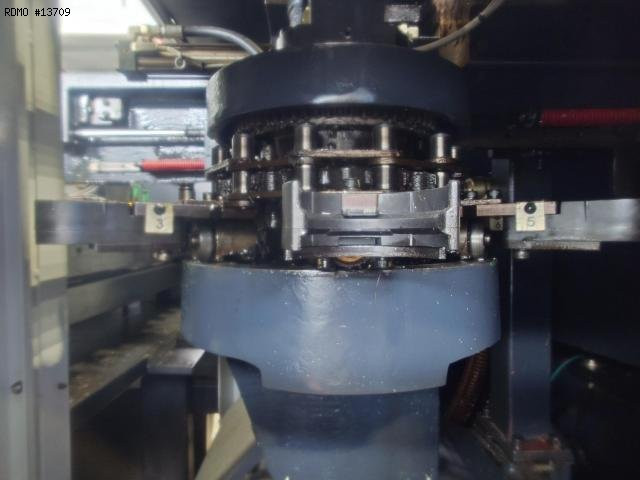

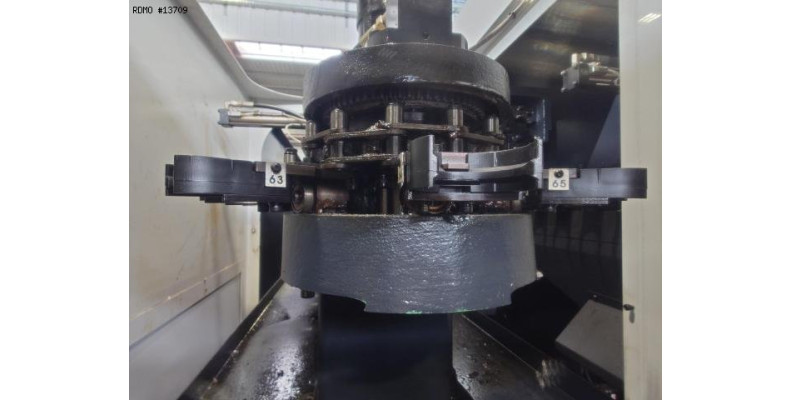

CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 120
- Temps de changement d'outil : 1 [sec]

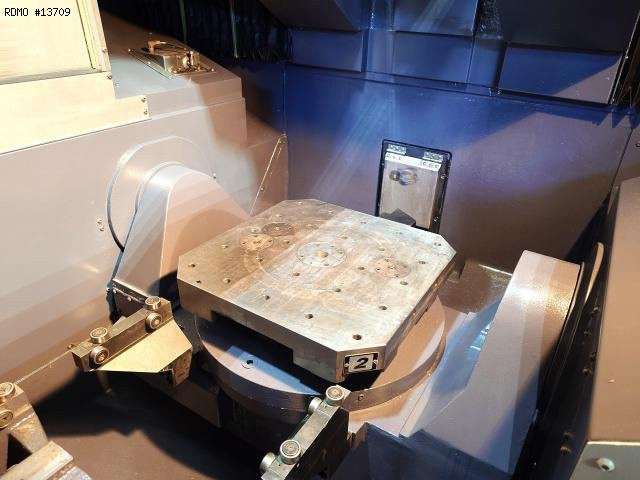

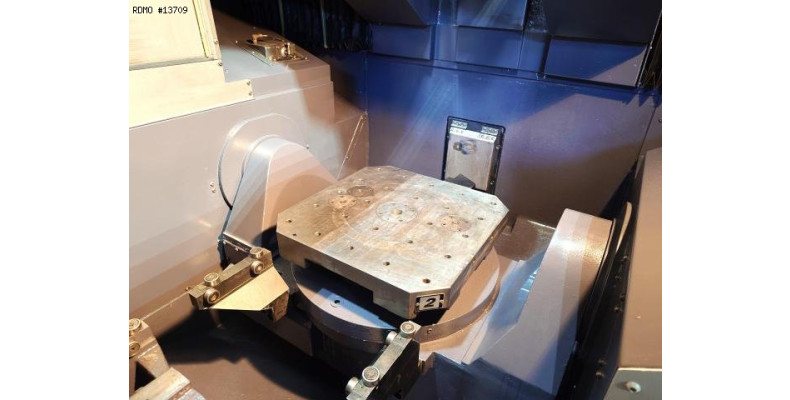

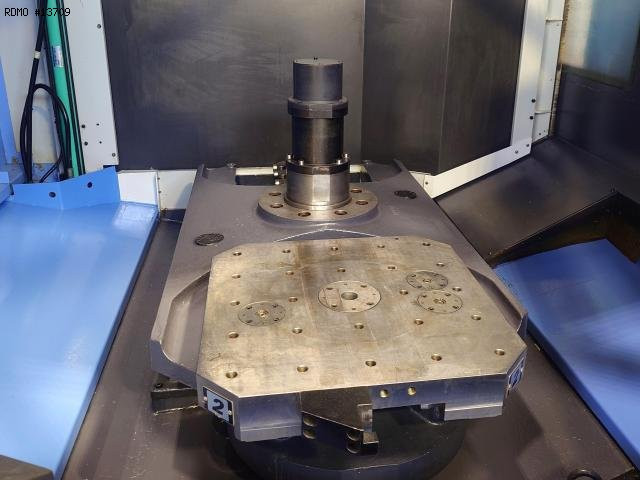

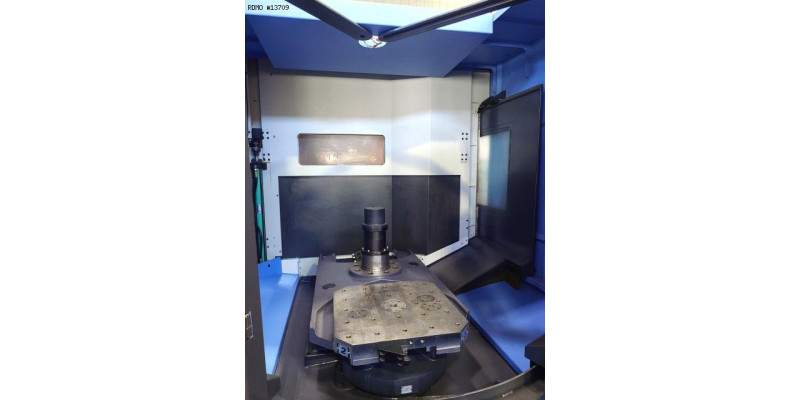

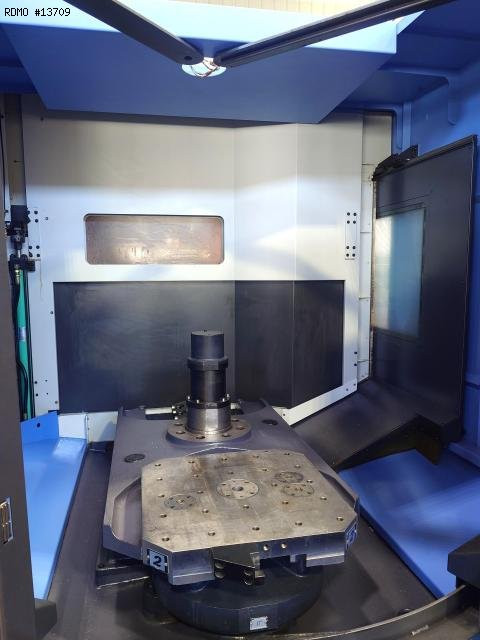

TABLE
- Dimensions table : 500 X 500 [mm]
- Poids admissible sur table : 500 [kg]
- Distance table / nez broche (mini/maxi) : 160/680 [mm]

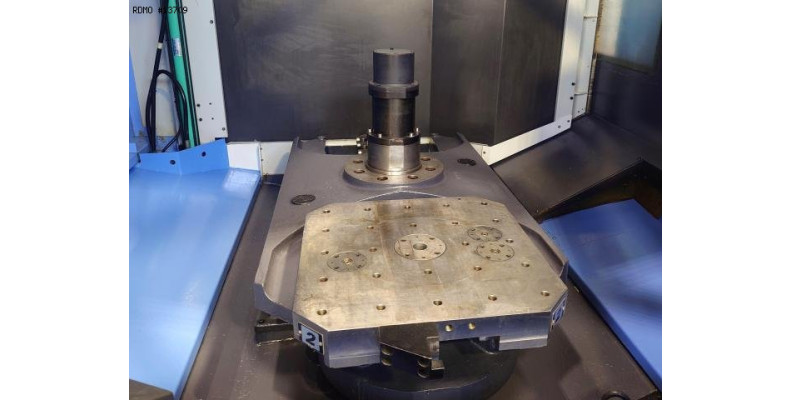

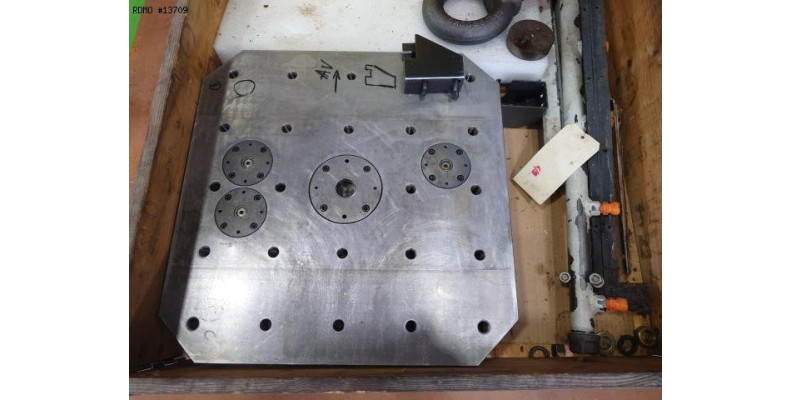

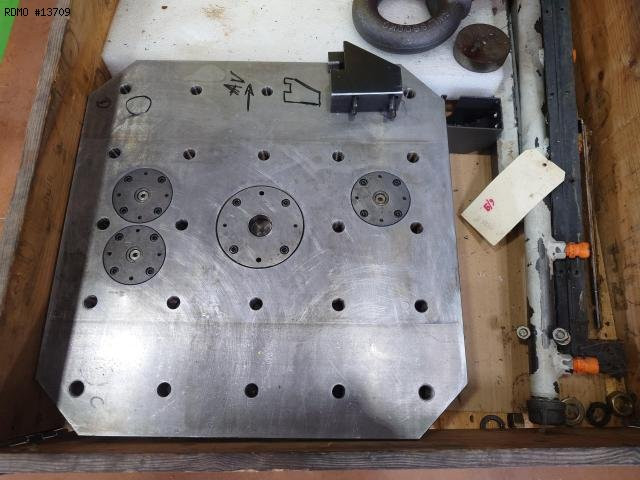

CHANGEUR DE PALETTES
- Dimensions palette : 500 x 500 [mm]
- Nombre de palettes : 2
- Temps de changement de palette : 30 [sec]
ALIMENTATION ELECTRIQUE
- Puissance installée : 54 [kW]

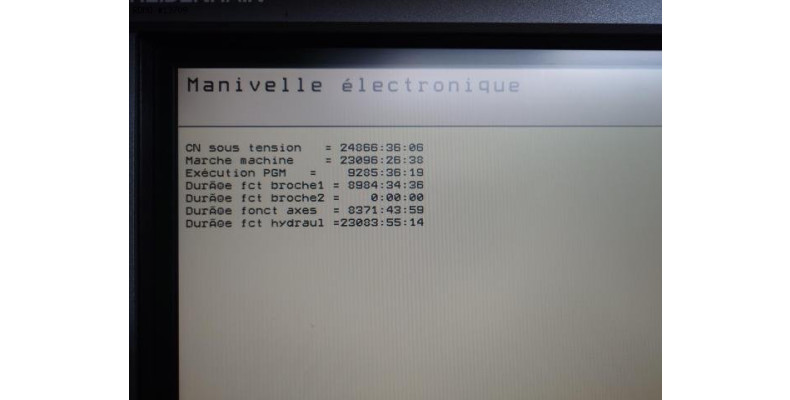

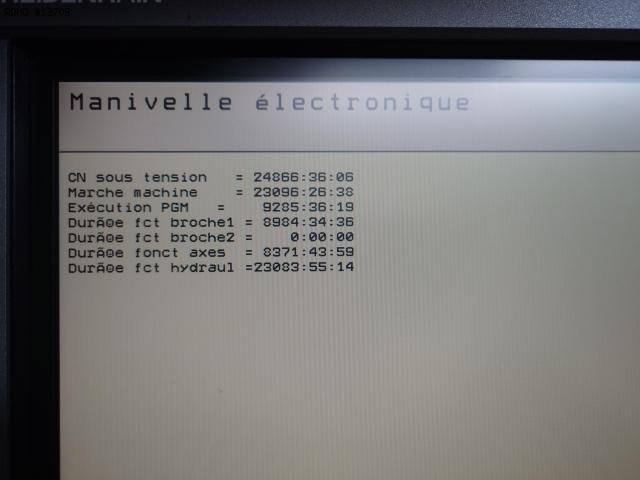

HEURES MACHINE
- Heures sous tension : 24226 [h]
- Heures de travail : 9122 [h]

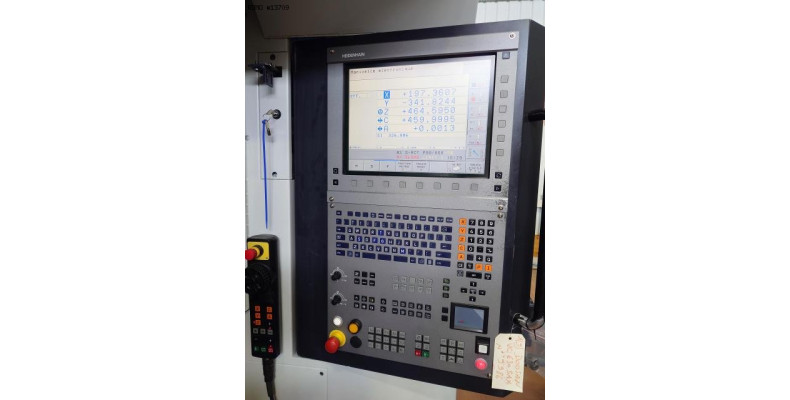

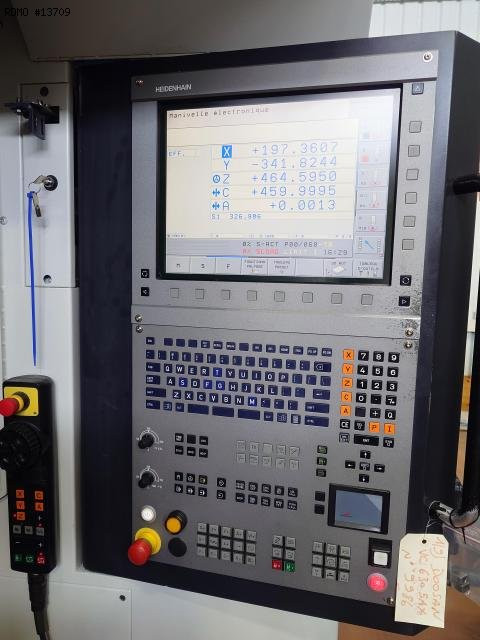

- CNC : Heidenhain TNC530
- Interface : RS232 / USB / PCMCIA
- Manivelle électronique déportée
- Lampe d'état 3 couleurs

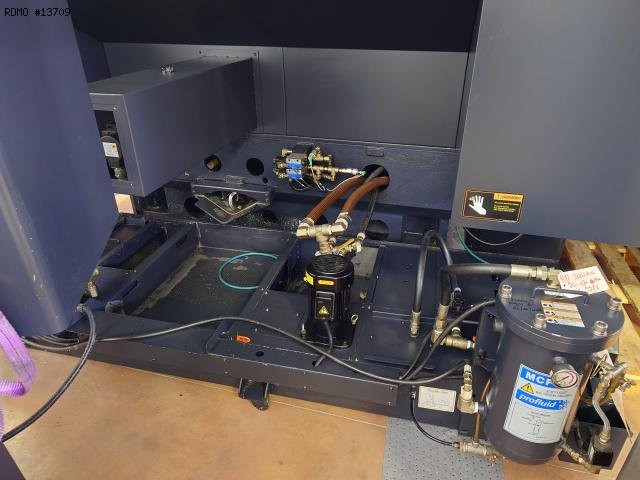

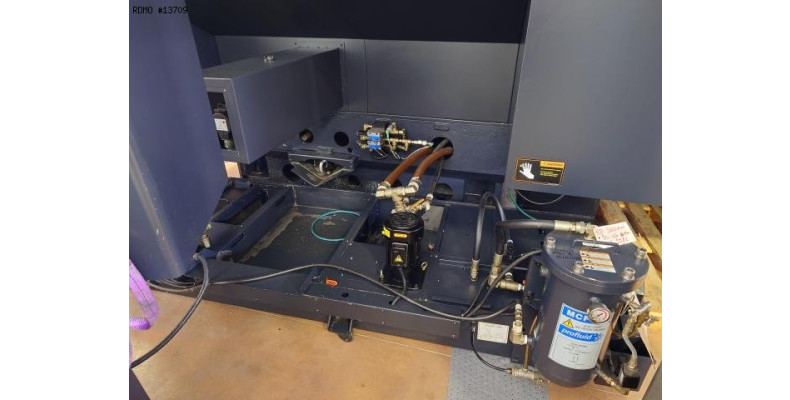

- Bac d'arrosage
* avec pompe haute pression : 20 [bars]
- Arrosage centre broche

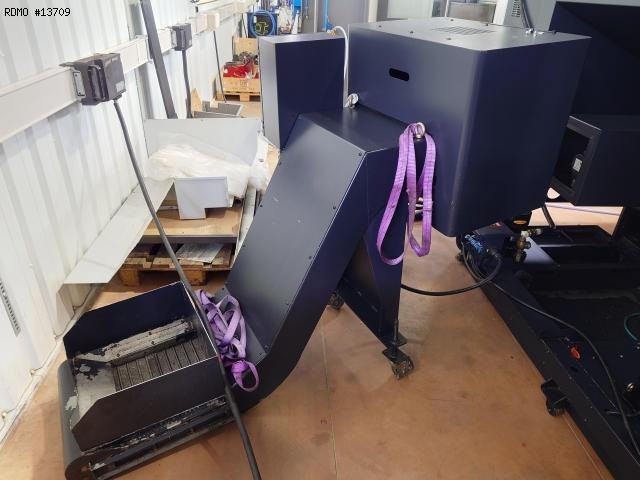

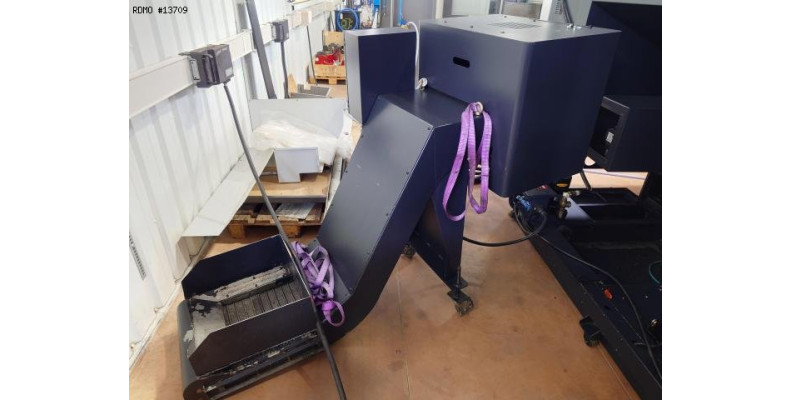

- Convoyeur à copeaux

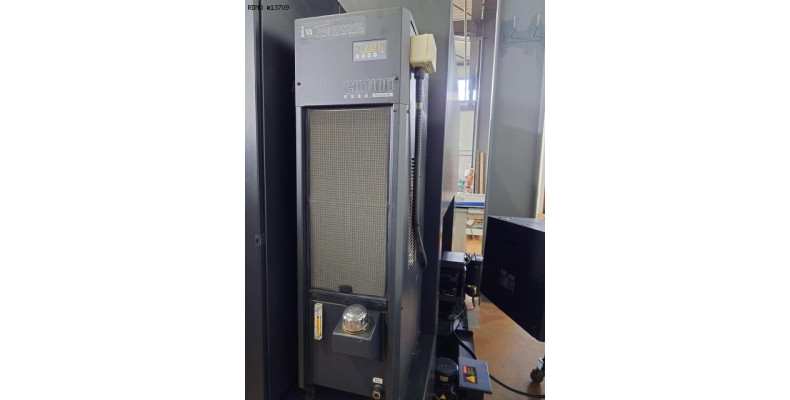

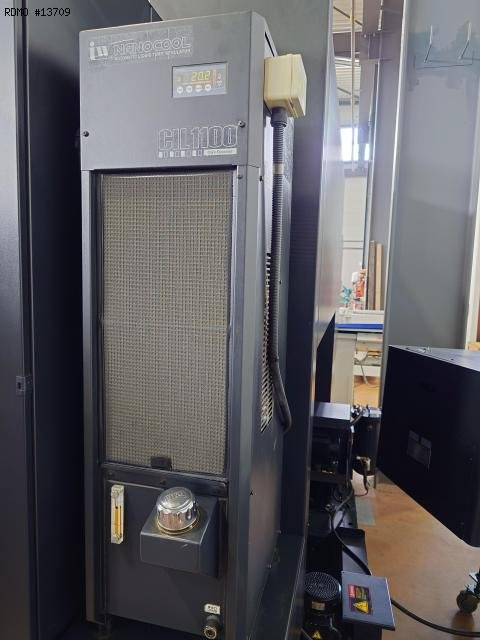

- Refroidissement de broche
- Palpeur outils : Renishaw

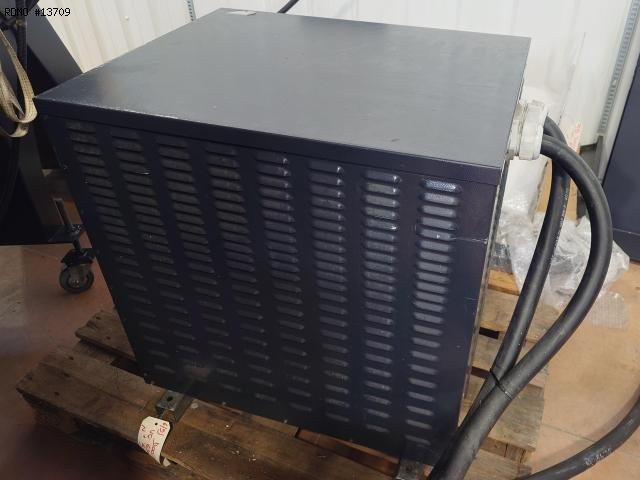

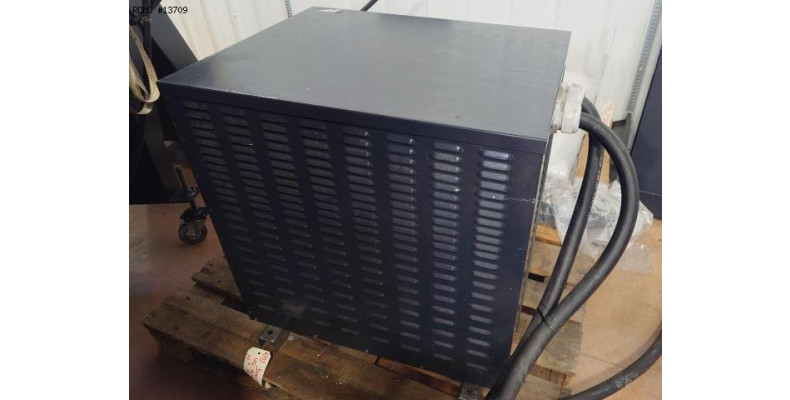

- Transformateur électrique
