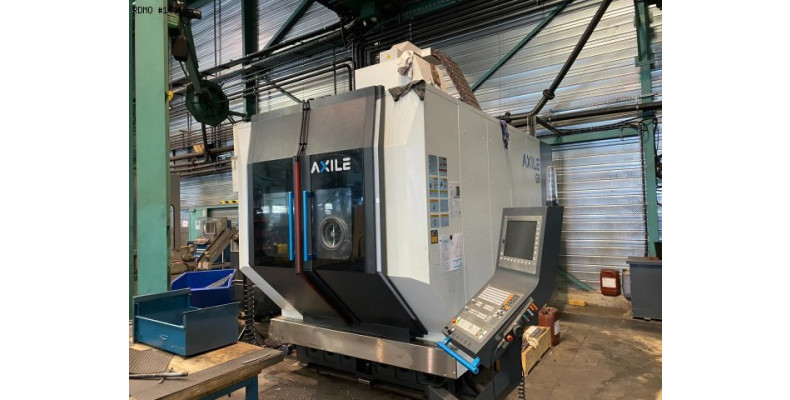

Caractéristiques

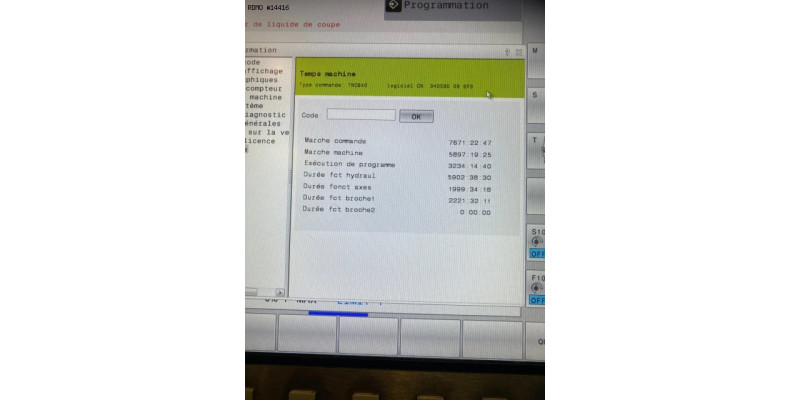

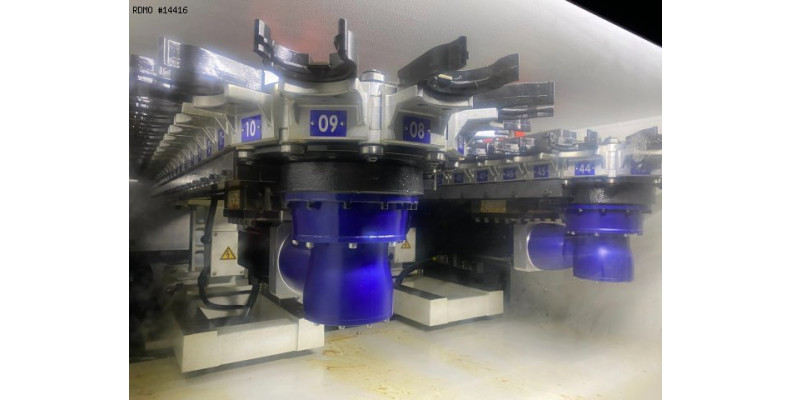

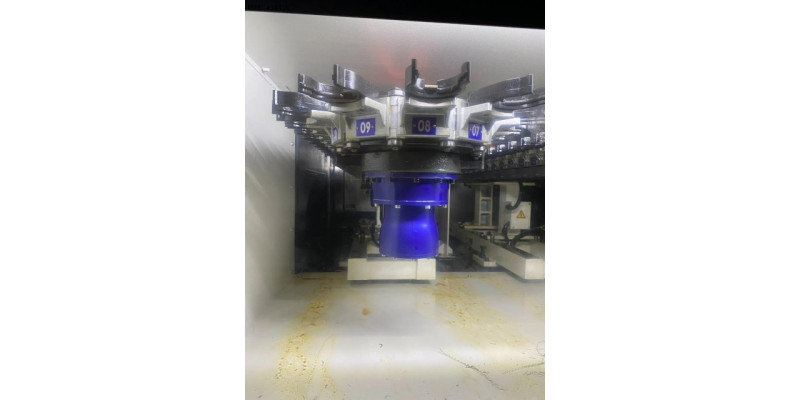

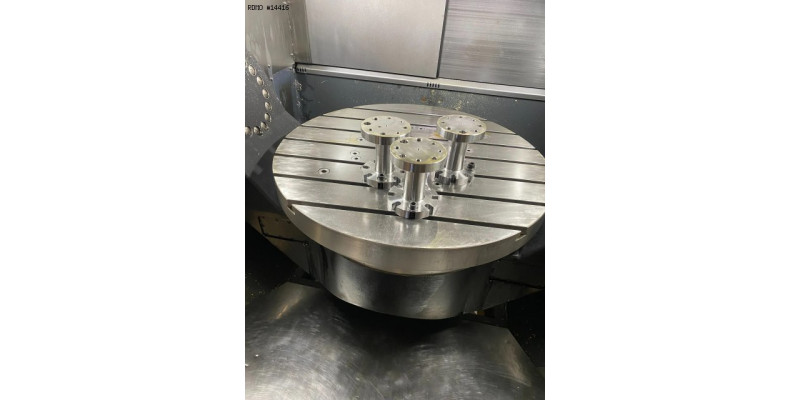

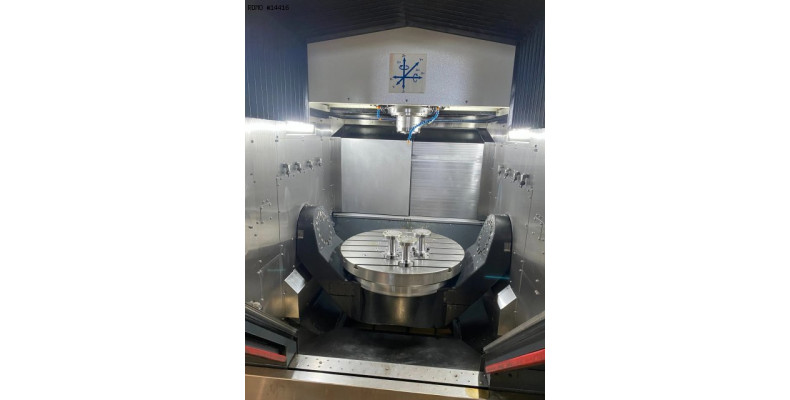

- Nombre d'axes : 5 BROCHE DE FRAISAGE - Type d'outil : HSK63 - Puissance de broche : 40 [kW] - Vitesse de broche : 20.000 [tr/min] - Heures de broche : 2.221 [h] AXES LINEAIRES - Courses axes X/Y/Z : 670 x 820 x 600 [mm] - Vitesses avances rapides (X/Y/Z) : 60 [m/min] AXE ROTATIF A - Course : +/- 120 [°] - Précision d'indexation : 0,001 [°] - Vitesse avance rapide : 80 [tr/min] AXE ROTATIF B - Course : 360 [°] - Précision d'indexation : 0,001 [°] - Vitesse avance rapide : 100 [tr/min] CHANGEUR D'OUTILS - Capacité du magasin d'outils : 2 x 48 TABLE - Dimensions table : Ø800 [mm] - Poids admissible sur table : 1300 [kg] - Diamètre maximum usinable : 920 [mm] - Hauteur maxi pièce : 500 [mm] ALIMENTATION ELECTRIQUE - Tension alimentation : 400 [V] - Puissance installée : 85 [kVA] ENCOMBREMENT - Dimensions au sol : 5.800 x 3.590 [mm] - Hauteur machine : 3.780 [mm] - Poids machine : 18.000 [kg] HEURES MACHINE - Heures sous tension : 7.671 [h] - Heures de travail : 3.234 [h]
Equipement

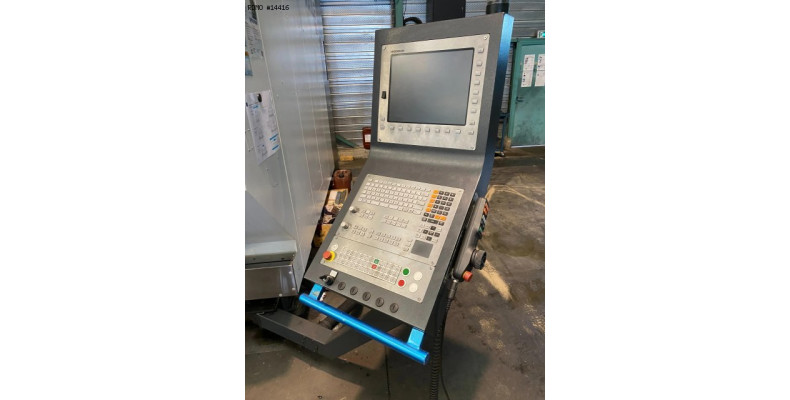

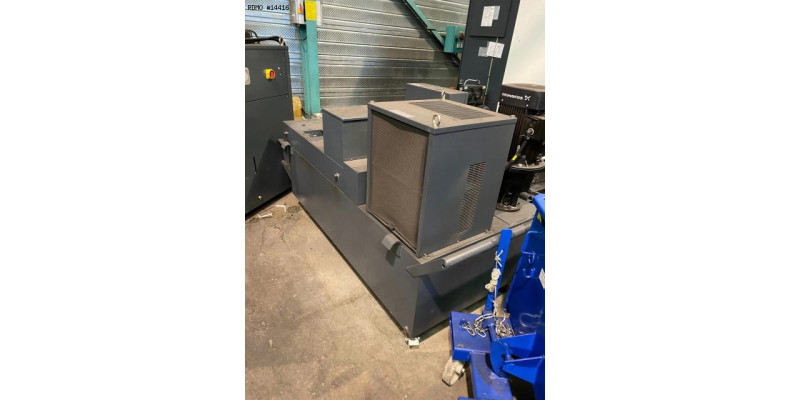

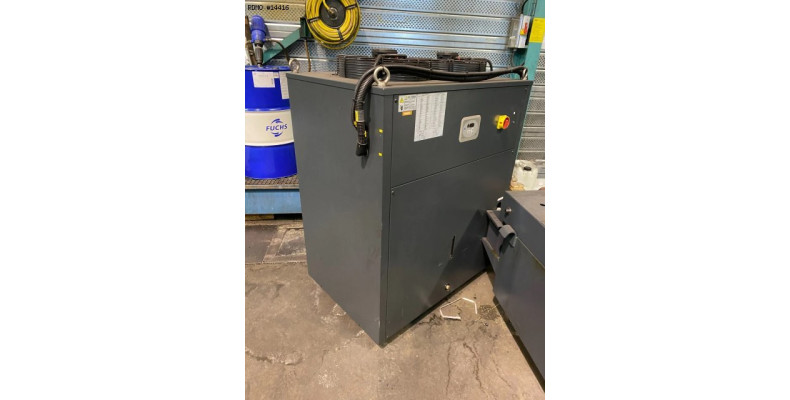

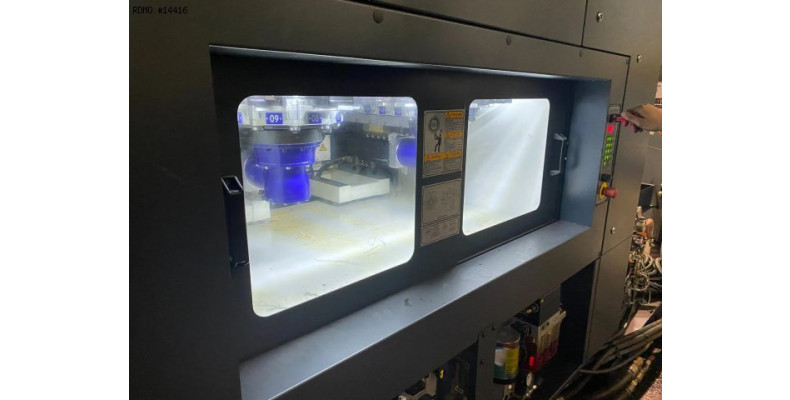

- CNC : Heidenhain TNC640 - Interface : Ethernet / RS232 / USB - Fonctions DCM (anti-collision), TPC (contrôle du positionnement), SVS (Supervision des vibrations de la broche), AAC (Contrôle de la précision axiale) - Manivelle électronique déportée - Lampe d'état 3 couleurs - Ouverture toit automatique pour le chargement de pièce - Alimentation par centre table - Bac d'arrosage * avec pompe haute pression : 70 [bars] * avec filtration papier : KNOLL - Convoyeur à copeaux - Aspirateur brouillard d'huile - Refroidissement de broche - Palpeur outils : BLUM - Palpeur pièce : HEIDENHAIN TS-740 - Transformateur électrique
