Caractéristiques
BROCHES
- Nombre de broches indépendantes : 6
- Passage barre : 40 [mm]
- Vitesse de Broche maxi : 7.000 [tr/min]
- Puissance de broche : 24 [kW]
CHARIOTS PORTE-OUTILS
- Courses X/Y/Z : 73 / 42 / 120 [mm]
- Unité de chariots 1.1 : axes X et Z gérés par CN
- Unité de chariots 1.2 : axes X et Z gérés par CN
- Unité de chariots 2.1 : axes X et Z gérés par CN
- Unité de chariots 2.2 : axes X et Z gérés par CN
- Unité de chariots 3.1 : axes X et Z gérés par CN
- Unité de chariots 3.2 : axes X et Z gérés par CN
- Unité de chariots 4.1 : axes X, Y et Z gérés par CN
- Unité de chariots 4.2 : axes X et Z gérés par CN
- Unité de chariots 5.1 : axes X et Z gérés par CN
- Unité de chariots 5.2 : axes X et Z gérés par CN
- Unité de chariots 6.1 : axes rotatif géré par CN
- Unité de chariots 6.2 : axes X et Z gérés par CN
- Unité de chariots 6.3 : axes X géré par CN
CONTRE-BROCHE PIVOTANTE
- Passage barre : 40 [mm]
- Vitesse de Broche maxi : 8.000 [tr/min]
- Puissance de broche : 14 [kW]
- Course : 144 [°]
UNITE DE CONTRE-OPERATION
- Nombre d'outils : 3
- Nombre d'outils tournants : prédisposition pour 1
- Courses X : 82 [mm]
ALIMENTATION ELECTRIQUE
- Tension : 400 [V]
- Puissance installée : 76 [kVA]
DIMENSIONS
- Surface au sol : 3.329 x 2.032 [mm]
- Hauteur : 2.954 [mm]
- Poids : 7.100 [kg]
HEURES MACHINE
-Heures de travail : 35460
Equipement

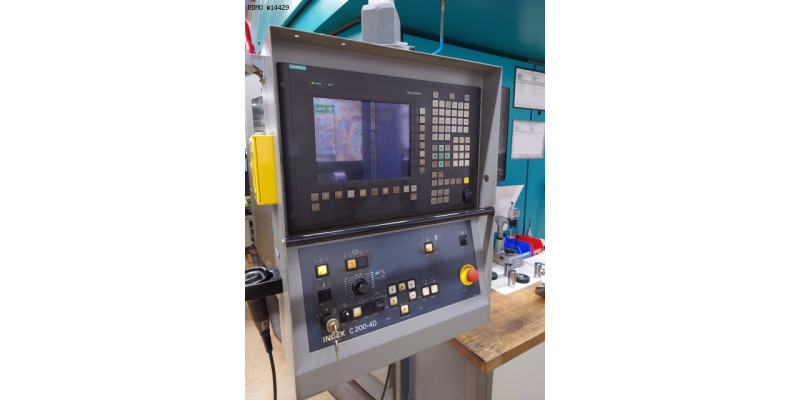

- Commande INDEX C200-4D, double NCU
- Connexion réseau : par tunnel VPN
- Lampe d'état 3 couleurs
- Surveillance d'outils : ARTIS 8

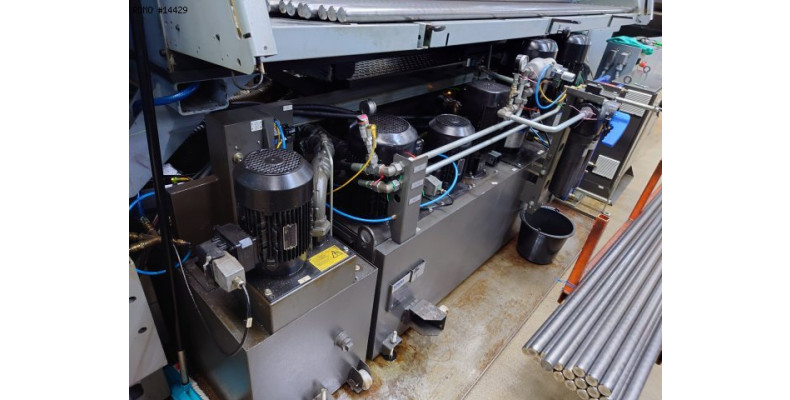

- Centrale de lubrification : KNOLL KFA 800 (2011)
* avec filtration à tambour et cartouches
* avec pompe HP : 40 [bars]

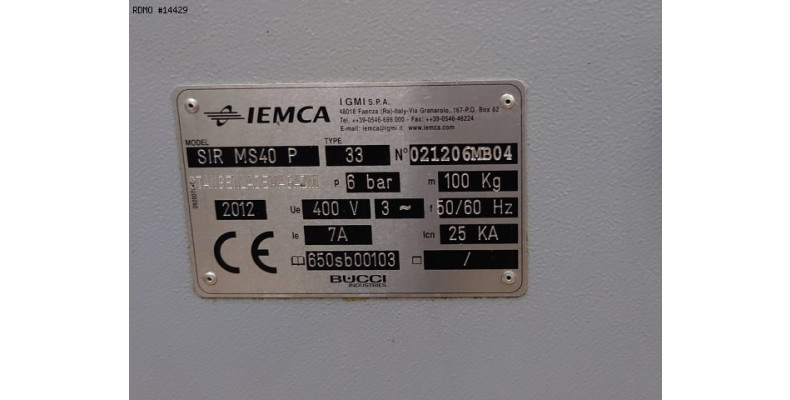

- Embarreur intégré : IEMCA SIR MS40/33P
- Bande transporteuse de pièces

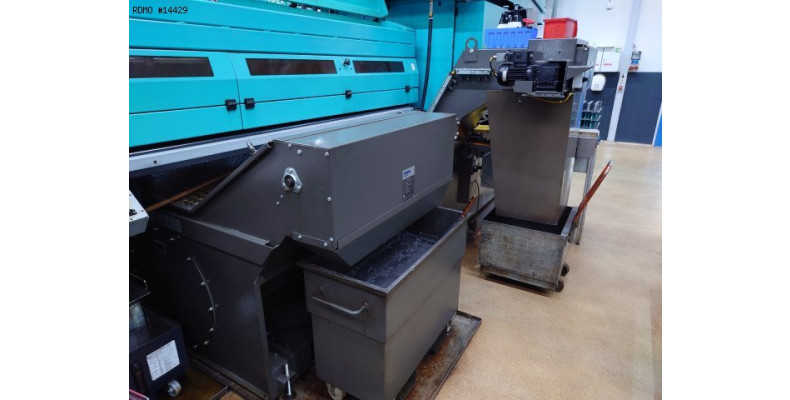

- Convoyeur à copeaux : KNOLL VRF500 (2011)
- Système anti-incendie * : Kraft & Bauer FB704
* NB : sans garantie de fonctionnement. A faire contrôler par un organisme qualifié de l'acheteur
- Mandrin 3 mors : RÖHM KFD-HS 110/3
- 6 réductions de broches diamètre : 23 [mm]
