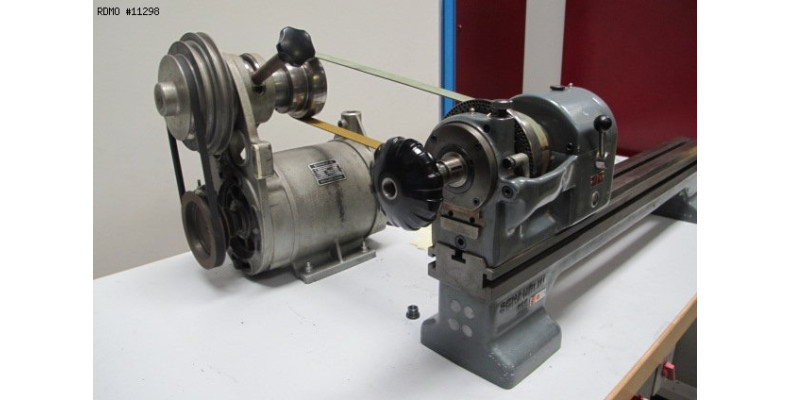

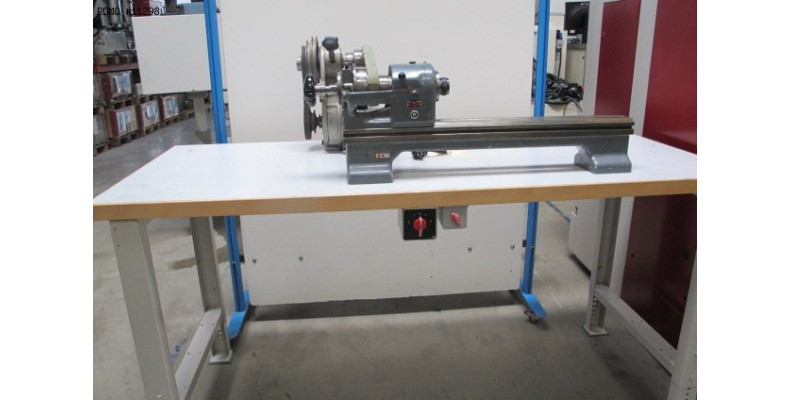

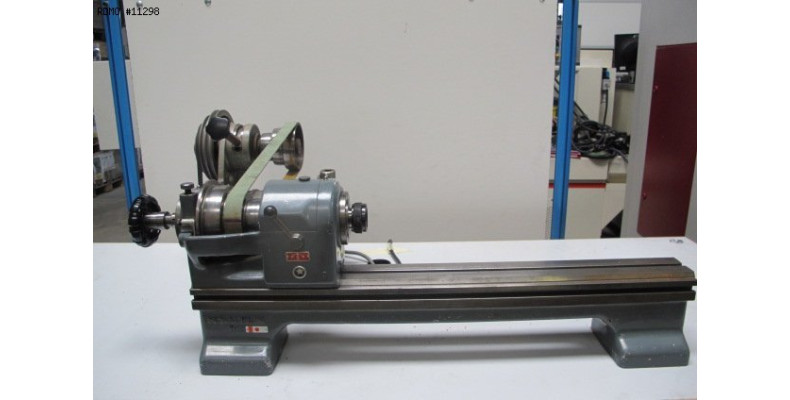

Schaublin 102N

- hauteur de pointe : 102 [mm] - distance entre-pointe/poupée type W : 470 [mm] - Ø au dessus du banc : 200 [mm] - Ø au dessus du chariot : 120 [mm] - banc : 168 x 100 x 1000 [mm] - pince de la broche : W20 - alésage de la broche : Ø20 [mm] - passe de barre en pince : Ø14.5 [mm] - course manuelle du coulisseau longitudinal / transversal : 90 / 100 [mm] - hauteur de pointe au dessus du chariot : 20 [mm] - hauteur de pointe au dessus du coulisseau : 62 [mm] - section du burin : 12 x 12 [mm] - cône intérieur de la broche : 2 morse - course de la broche : 45 [mm]

- etabli 2000 x 800 x 1000 mmm
