Caractéristiques
- Nombre d'axes : 9
- Nombre de broches : 2
- Nombre de tourelles : 2
BROCHE PRINCIPALE
- Nez de broche : A2-6
- Puissance de broche : 18,5 [kW]
- Vitesses de broche : 4.500 [tr/min]
- Diamètre maximum en barre : 65 [mm]
- Diamètre maximum usinable : 215 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : A2-5
- Puissance de broche : 15 [kW]
- Vitesses de broche : 5.000 [tr/min]
- Diamètre maximum en barre : 51 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Distance broche/contre-broche : 870 [mm]
TOURELLE 1
- Nombre de positions : 24
- Nombre de positions motorisées : 12
- Course X/Z : 160 / 580 [mm]
- Course Y : +/- 50 [mm]
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 7,5 [kW]
TOURELLE 2
- Nombre de positions : 24
- Nombre de positions motorisées : 12
- Course X/Z : 160 / 580 [mm]
- Course Y : +50/-20 [mm]
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 7,5 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
ENCOMBREMENT
- Dimensions au sol : 4.436 X 2.678 [mm]
- Hauteur machine : 2.395 [mm]
- Poids machine : 12.000 [kg]
HEURES MACHINE
- Heures de travail : 28.408 [h]
Equipement
- CNC : Fanuc 31i model A
- Conversationnel : Manual guide
- Options CN : polygonage, interpolation hélicoïdale, auto power off
- Lampe d'état 3 couleurs
- Bac d'arrosage
* avec pompe haute pression : 10 [bars]
- Arrosage centre broche : contre-broche
- Convoyeur à copeaux : Droite
- Récupérateur de pièces : type A
- Récupérateur de pièces : type G
- Bande transporteuse de pièces

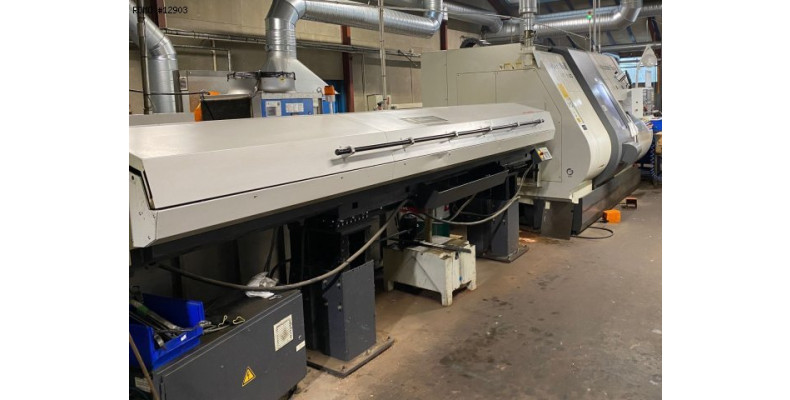

- Embarreur : FMB 8-80 x 3000
- Transformateur électrique : 400 / 200 [V]
- Nombre de portes-outils tournants : 14
- Nombre de porte-outils fixes : 13
- Nombre de porte-outils fixes : 7 Capto C4 + 1 Capto C5
- Mandrin à pinces : 2x HAINBUCH SK65
