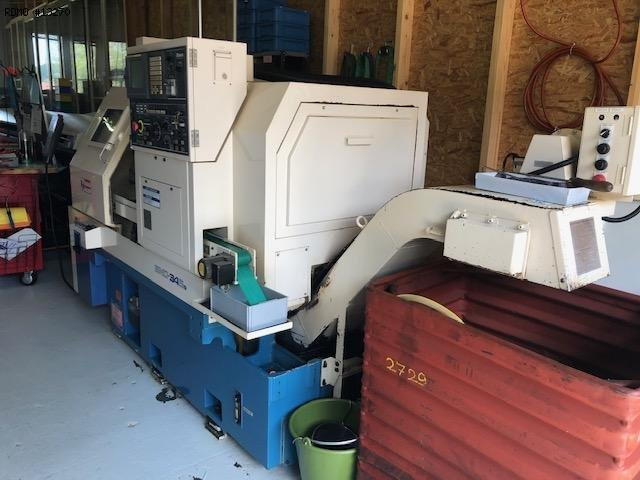

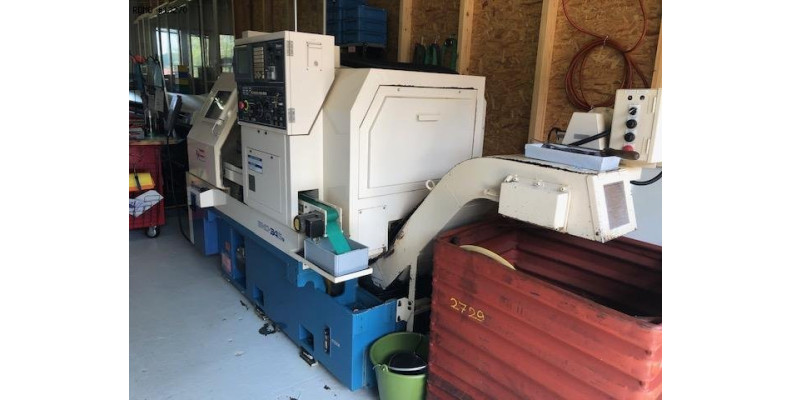

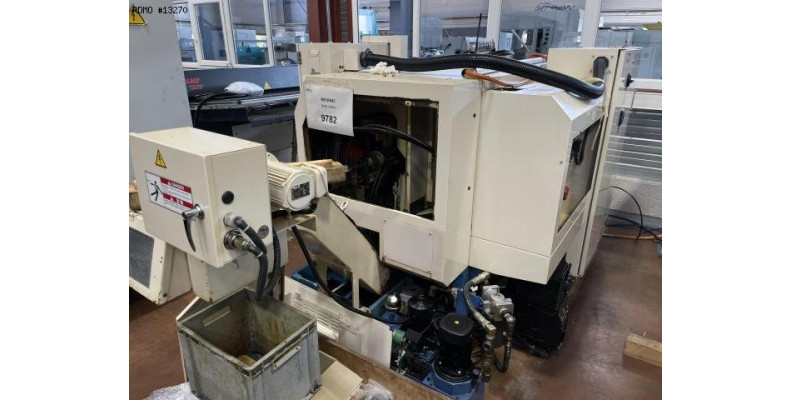

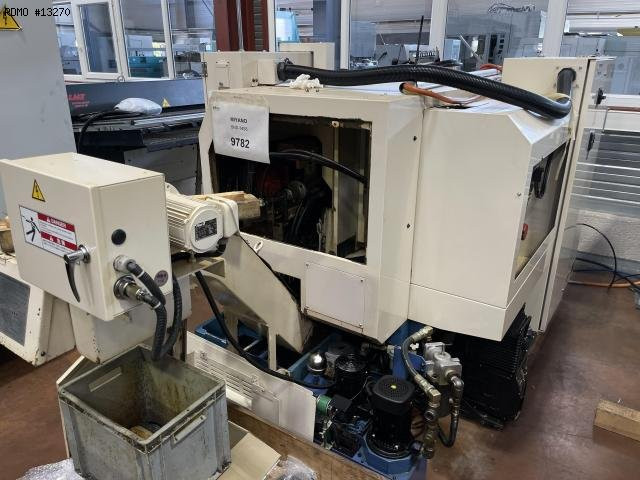

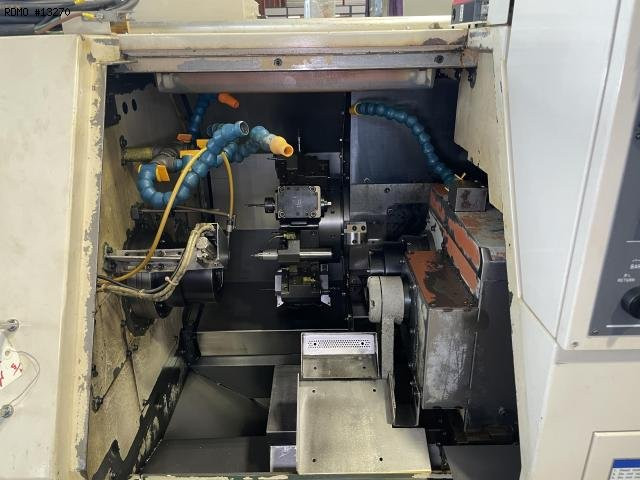

Miyano BND-34S5 5 axes

- Nombre d'axes : 5
- Nombre de broches : 2
- Nombre de tourelles : 1
BROCHE PRINCIPALE
- Nez de broche : DIN 171E
- Puissance de broche : 7,5 [kW]
- Vitesses de broche : 66 - 5.000 [tr/min]
- Diamètre maximum en barre : 34 [mm]
- Diamètre maximum en mandrin : 75 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : DIN 171E
- Puissance de broche : 3,2 [kW]
- Vitesses de broche : 170 - 5.000 [tr/min]
- Précision d'indexation axe C : 5 [°]
- Course Z : 300 [mm]
- Vitesse avance rapide : 12 [m/min]
- Distance broche/contre-broche : 280 [mm]

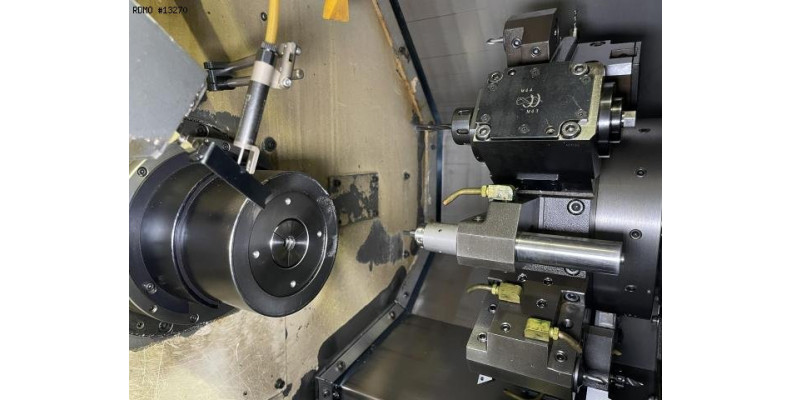

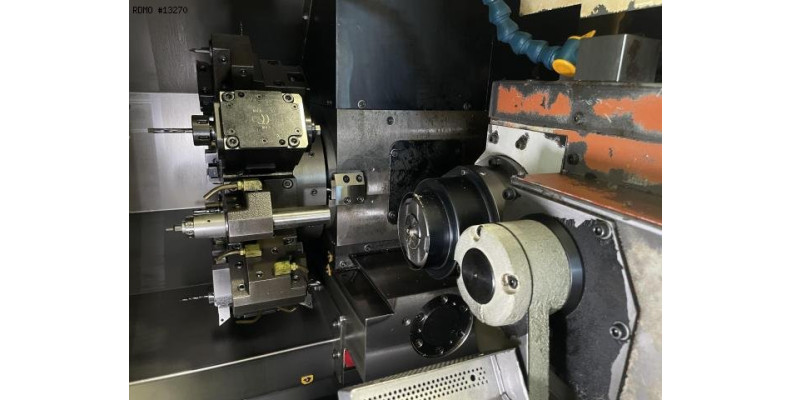

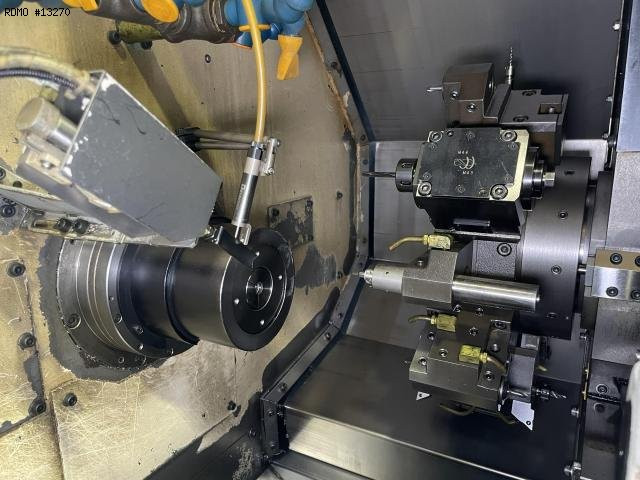

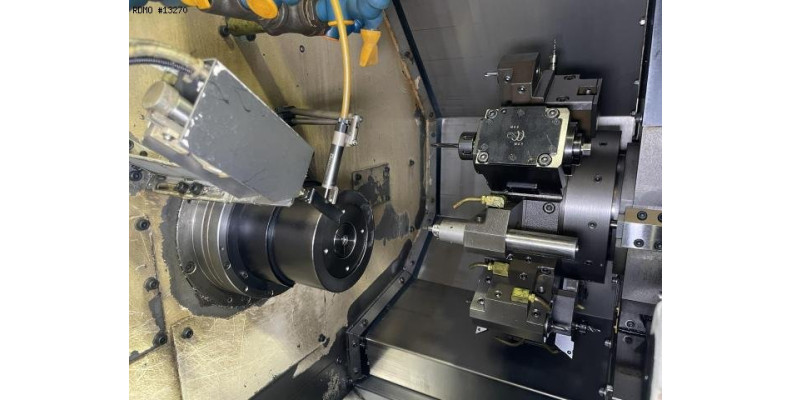

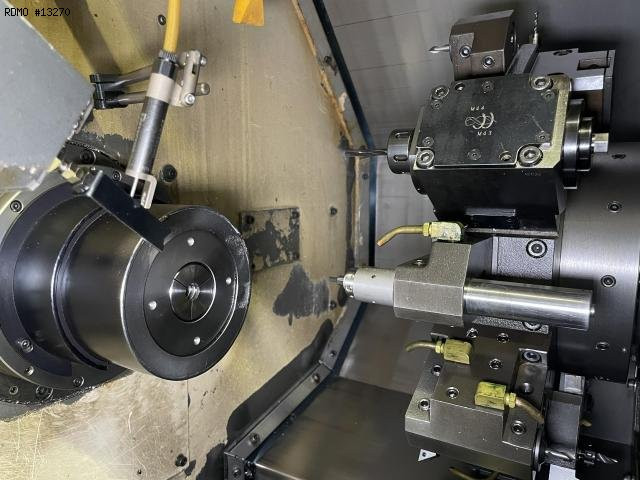

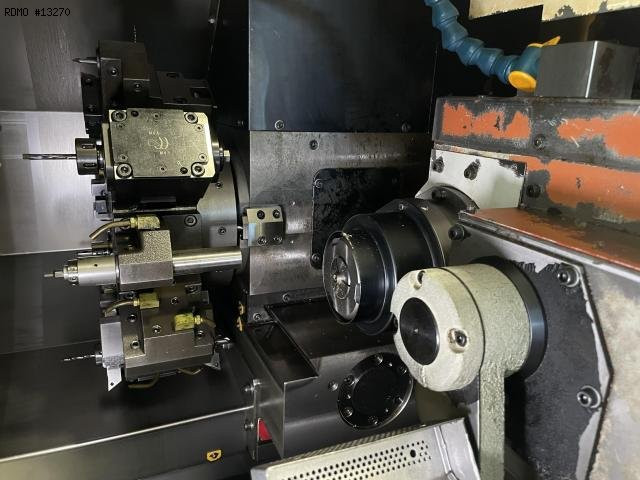

TOURELLE 1
- Nombre de positions : 12
- Nombre de positions motorisées : 6
- Course X/Z : 140 / 280 [mm]
- Vitesse outils tournants : 135 - 4.050 [tr/min]
- Puissance outils tournants : 2,2 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 200 [V]
- Puissance installée : 26,8 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2.547 x 1.495 [mm]
- Poids machine : 3.800 [kg]

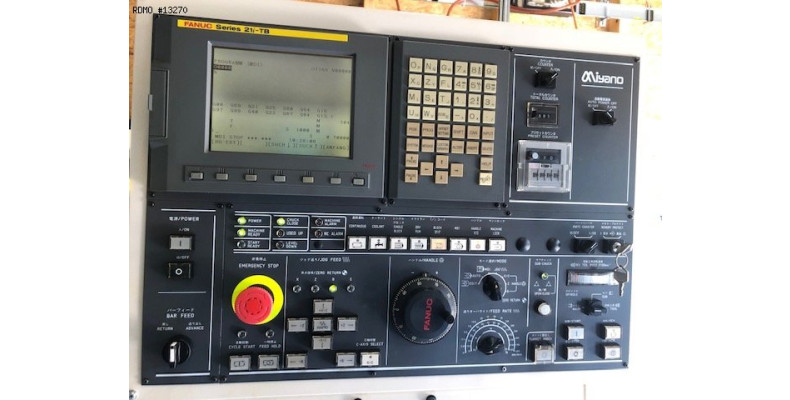

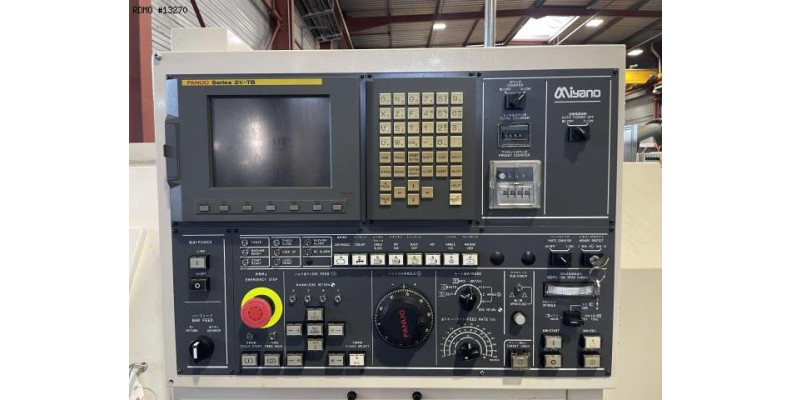

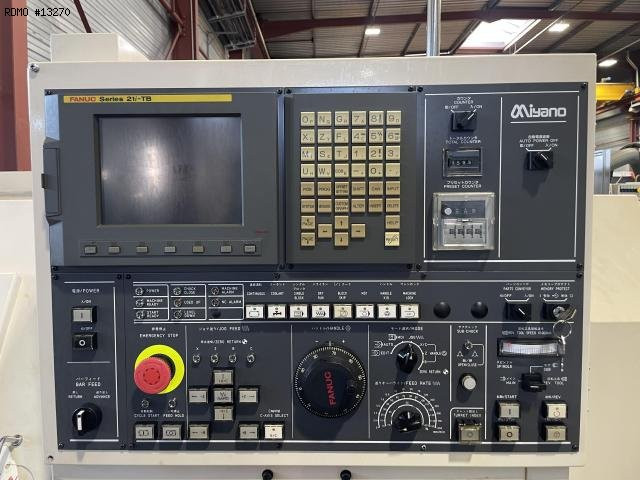

- CNC : Fanuc 21i-TB
- Bac d'arrosage : 160 [l]
- Convoyeur à copeaux
- Contrôle bris d'outil
- Récupérateur de pièces
- Bande transporteuse de pièces

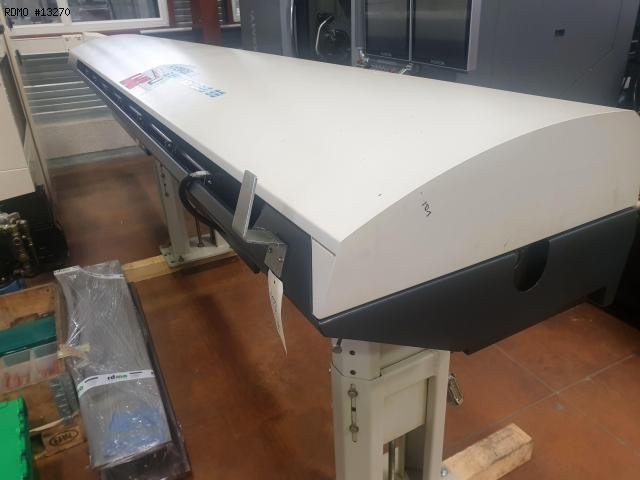

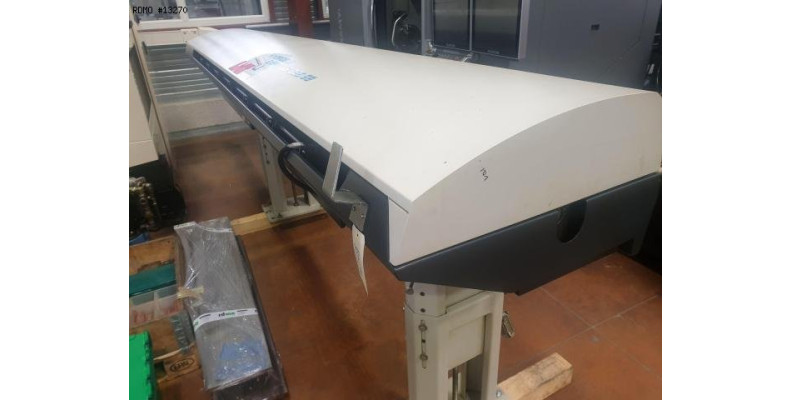

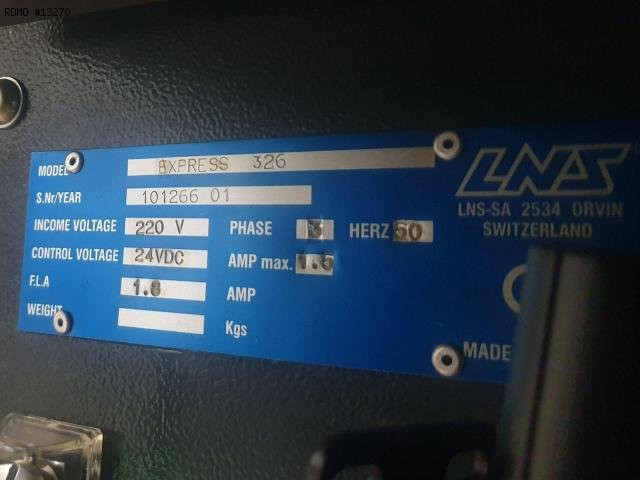

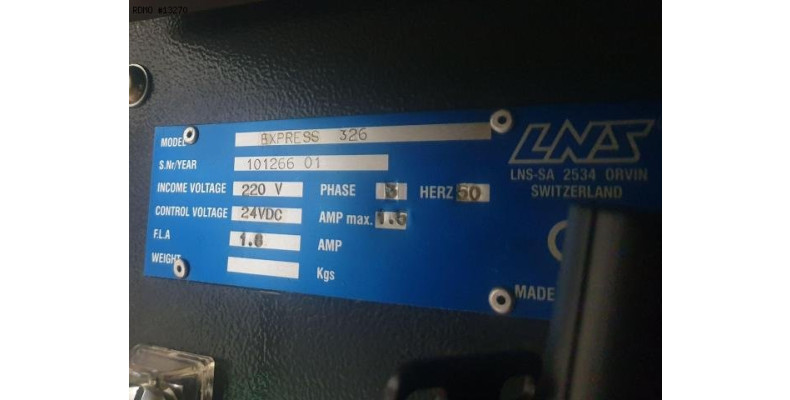

- Embarreur : LNS Express 326 (2001)
- Transformateur électrique : 400 / 200 [V]
- Nombre de portes-outils tournants : 1
- Nombre de porte-outils fixes : 11
- Mandrin à pinces : 2
