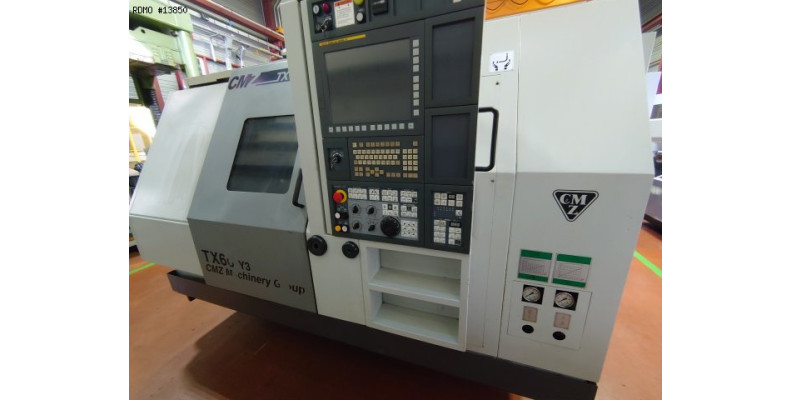

CMZ TX66 Y3 12 axes

13850
Marque : CMZ
Modèle : TX66 Y3
Année : 2012
N° Série : 81
13850
CMZ TX66 Y3 12 axes
Marque : CMZ
Modèle : TX66 Y3
Année : 2012
N° Série : 81

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 12
- Nombre de broches : 2
- Nombre de tourelles : 3
BROCHE PRINCIPALE
- Nez de broche : A2-8
- Puissance de broche : 15 [kW]
- Vitesses de broche : 4.000 [tr/min]
- Diamètre maximum en barre : 66 [mm]
- Diamètre maximum usinable : 255 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : A2-6
- Puissance de broche : 7,5 [kW]
- Vitesses de broche : 5.000 [tr/min]
- Diamètre maximum en barre : 52 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Course Z : 635 [mm]
TOURELLE SUPERIEURE GAUCHE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Course X/Z : 190 / 300 [mm]
- Course Y : ± 40 [mm]
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 18 [kW]
TOURELLE SUPERIEURE DROITE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Course X/Z : 190 / 635 [mm]
- Course Y : ± 40 [mm]
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 18 [kW]
TOURELLE INFERIEURE GAUCHE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Course X/Z : 190 / 500 [mm]
- Course Y : ± 40 [mm]
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 18 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 65 [kW]
ENCOMBREMENT
- Dimensions au sol : 2.840 x 2.190 [mm]
- Hauteur machine : 2.030 [mm]
- Poids machine : 9.600 [kg]
HEURES MACHINE
- Heures de travail : 12.221 [h]
Equipement
- CNC : FANUC 31i-Model B
- Lampe d'état 3 couleurs
- Bac d'arrosage
* avec pompe haute pression : 9 [bars]
* Avec douchette de lavage
* Arrosage centre broche
- Convoyeur à copeaux : Droite
- Récupérateur de pièces
- Bande transporteuse de pièces

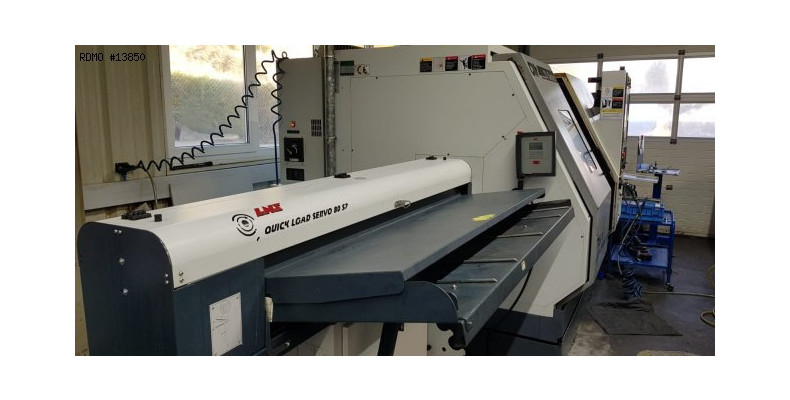

- Embarreur : LNS QUICK LOAD SERVO 80 S2 (2014)
- Nombre de porte-outils fixes : 8
- Nombre de portes-outils tournants : 4
- Mandrin à pinces : 2
- Jeu de pinces
