Caractéristiques

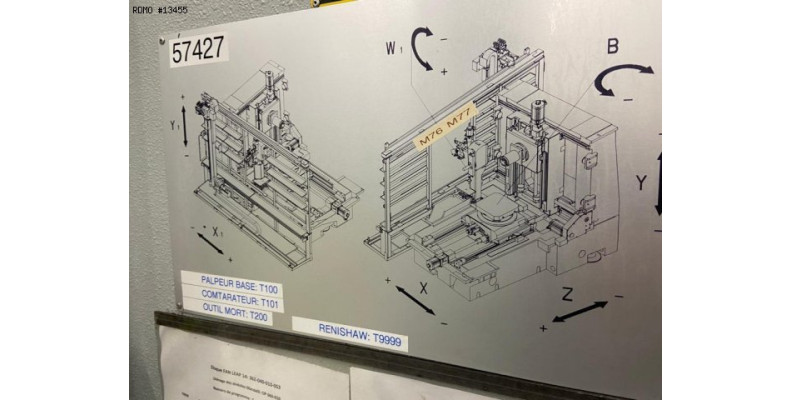

- Nombre d'axes : 4
BROCHE DE FRAISAGE
- Type de porte-outil : HSK 100
- Puissance de broche : 50/63 [kW]
- Vitesses de broche : 20 - 8.000 [tr/min]
AXES LINEAIRES
- Courses axes X/Y/Z : 1.000 x 850 x 850 [mm]
- Vitesses avances rapides (X/Y/Z) : 50 [m/min]
- Vitesses avances travail (X/Y/Z) : 20 [m/min]
CHANGEUR D'OUTILS
- Capacité du magasin d'outils : 110

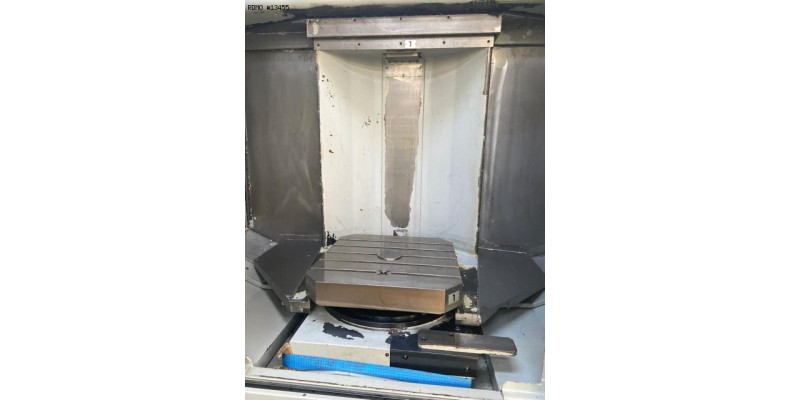

CHANGEUR DE PALETTES
- Temps de changement de palette : 15 [sec]
- Dimensions palette : 630 x 630 [mm]
- Diamètre maxi pièce : 1.100 [mm]
- Hauteur maxi pièce : 950 [mm]
- Poids admissible sur palette : 1000 [kg]
- Distance palette / axe broche (mini/maxi) : 80 - 930 [mm]
- Distance centre palette / nez broche (mini/maxi) : 140 - 990 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 145 [kVA]
ENCOMBREMENT
- Dimensions au sol : 7.030 x 3.350 [mm]
- Hauteur machine : 3.390 [mm]
- Poids machine : 28.600 [kg]
Equipement

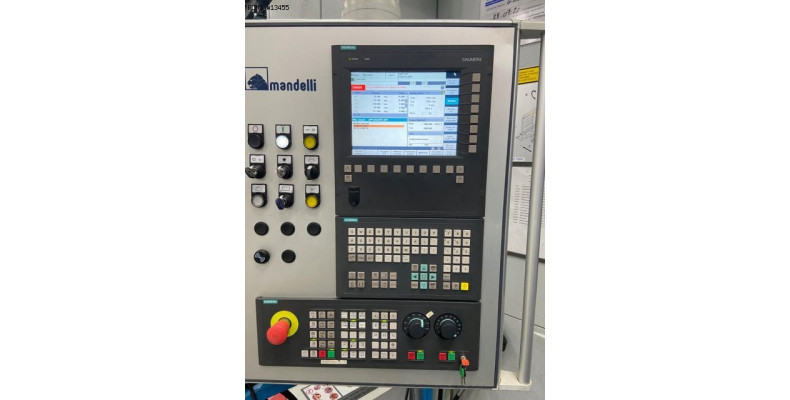

- CNC : SIEMENS 840D

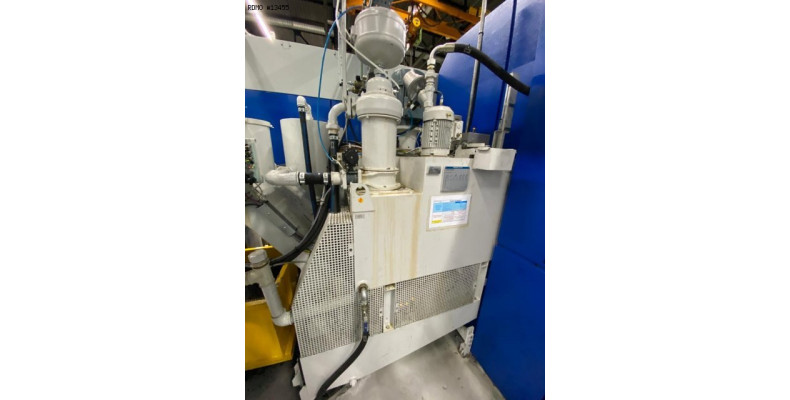

- Bac d'arrosage : 1.100 [l]
* avec pompe haute pression : 25 [bars]
* Arrosage centre broche

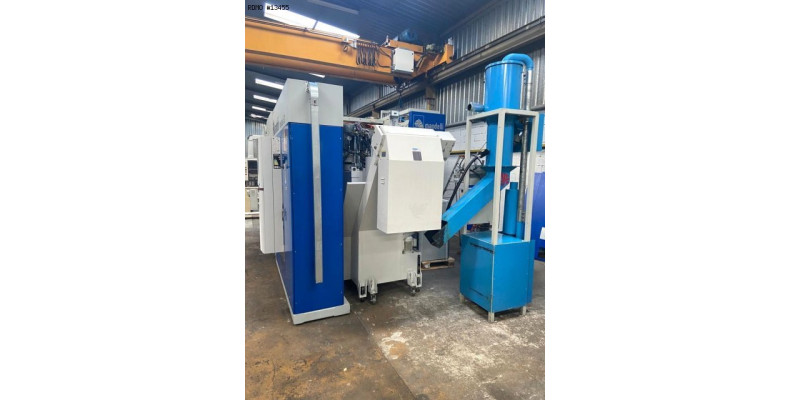

- Convoyeur à copeaux : KNOLL
- Aspirateur brouillard d'huile

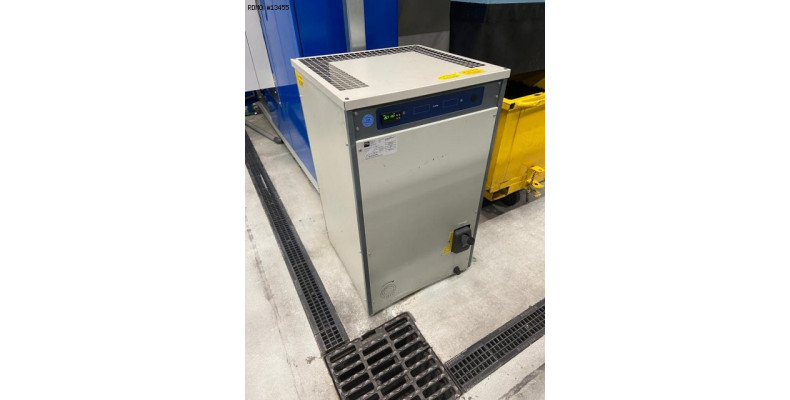

- Refroidissement de broche
