Caractéristiques
- Nombre d'axes : 4

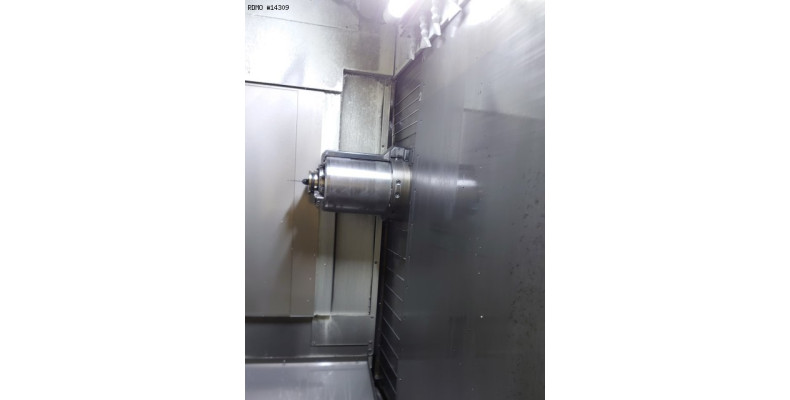

BROCHE DE FRAISAGE
- Type de porte-outil : BT50
- Puissance de broche : 22 [kW]
- Vitesses de broche : 35 - 12.000 [tr/min]
- Boite de vitesse
- Gamme de vitesses : 4
AXES LINEAIRES
- Courses axes X/Y/Z : 1100 x 920 x1050 [mm]
- Vitesses avances rapides (X/Y/Z) : 60 [m/min]
AXE ROTATIF B
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]

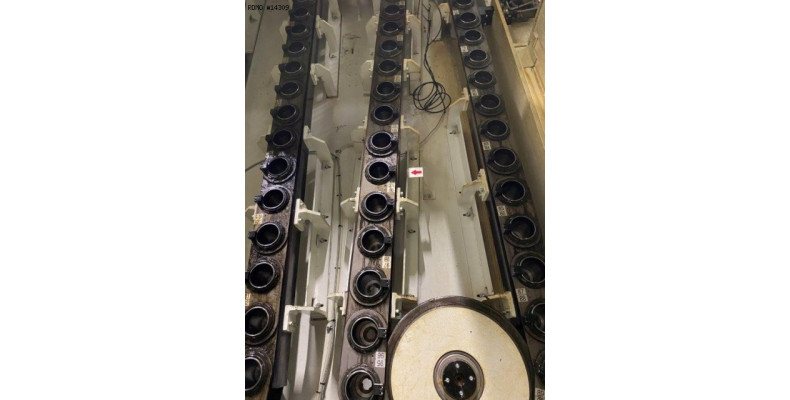

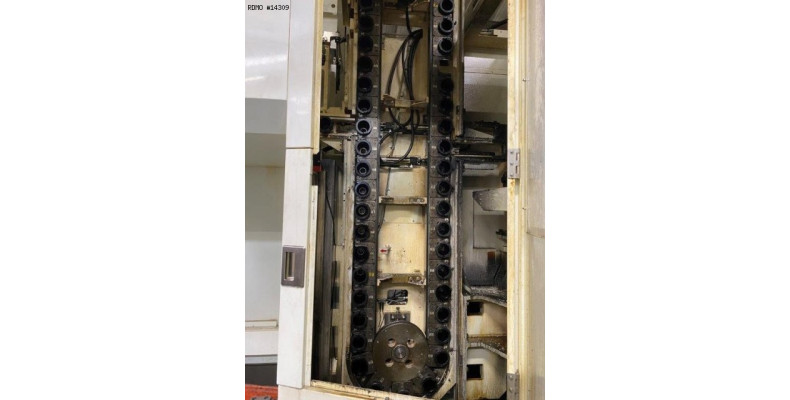

CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 150

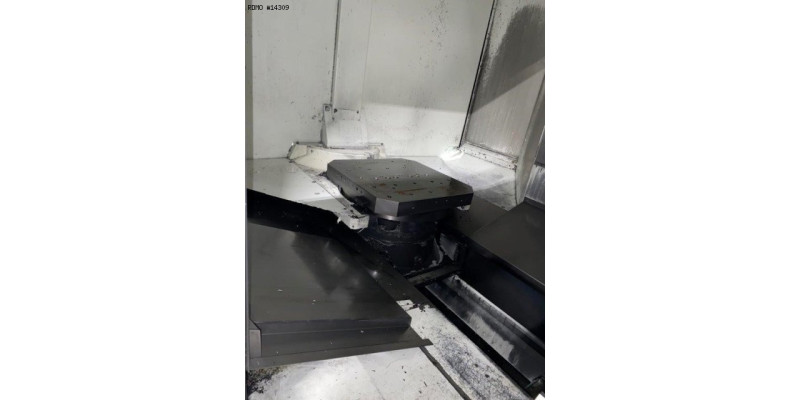

CHANGEUR DE PALETTES
- Type de changeur de palettes : Rotopalette
- Dimensions palette : 630 x 630 [mm]
- Nombre de palettes : 2
- Poids admissible sur palette : 1500 [kg]
- Diamètre maxi pièce : 1080 [mm]
- Hauteur maxi pièce : 1300 [mm]
- Distance centre palette / nez broche (mini/maxi) : 1150 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 200 [V]
- Puissance installée : 65 [kVA]
ENCOMBREMENT
- Dimensions au sol : 4134 x 5760 [mm]
- Hauteur machine : 3513 [mm]
- Poids machine : 21.000 [kg]

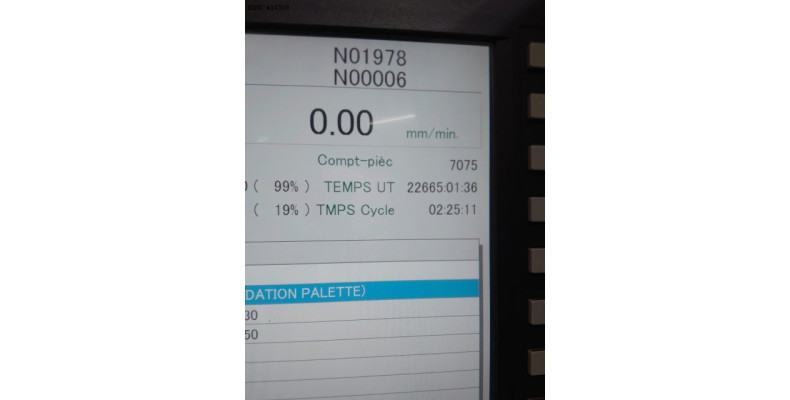

HEURES MACHINE
- Heures de travail : 22665 [h]
Equipement

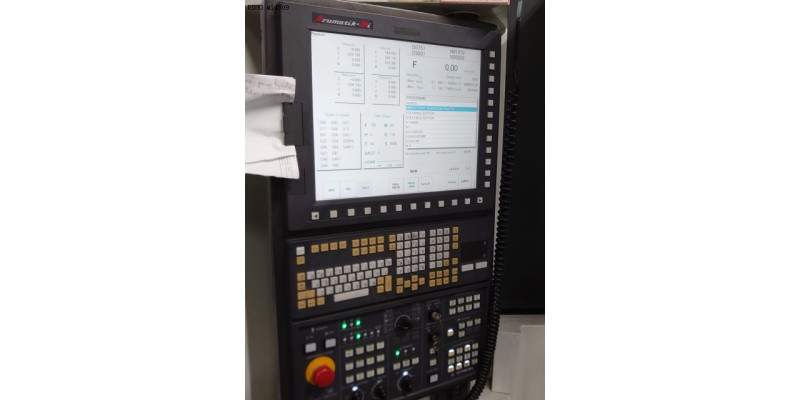

- CNC : Arumatik-MI Control
- Interface : PCMCIA / RJ45 / RS232
- Manivelle électronique déportée
- Taraudage rigide
- Lampe d'état 3 couleurs
- Bac d'arrosage : 500 [l]
* avec pompe haute pression : 70 [bars]
* Arrosage centre broche
* Avec douchette de lavage
- Convoyeur à copeaux
- Palpeur pièce : Renishaw OMP-60
- Palpeur outils : Renishaw RP-3
- Transformateur électrique : 400 / 200 [V]
- Porte-outils : 20
