Caractéristiques
- Nombre d'axes : 4

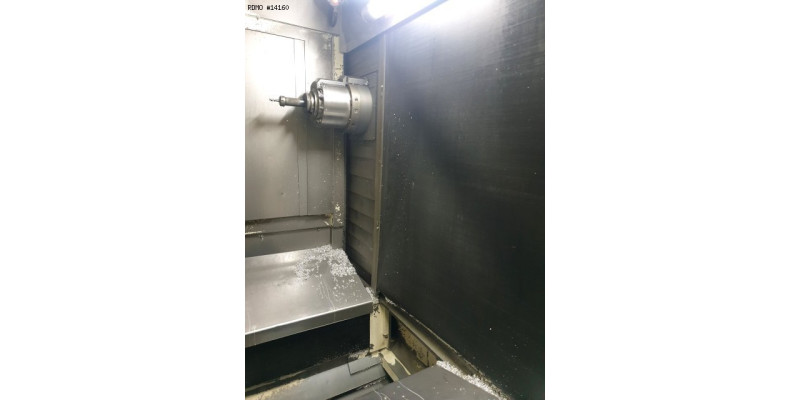

BROCHE DE FRAISAGE
- Type de porte-outil : BT50
- Puissance de broche : 26 [kW]
- Vitesses de broche : 35 - 12.000 [tr/min]
- Boite de vitesse
- Gamme de vitesses : 2

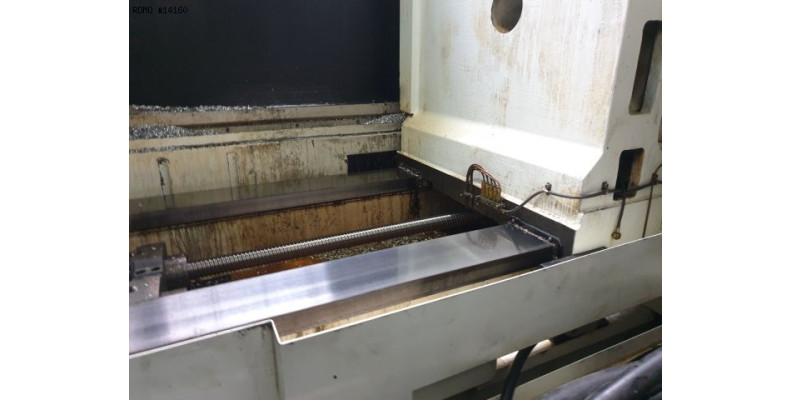

AXES LINEAIRES
- Courses axes X/Y/Z : 1000 x 800 x 820 [mm]
- Vitesses avances rapides (X/Y/Z) : 50 [m/min]
AXE ROTATIF B
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]

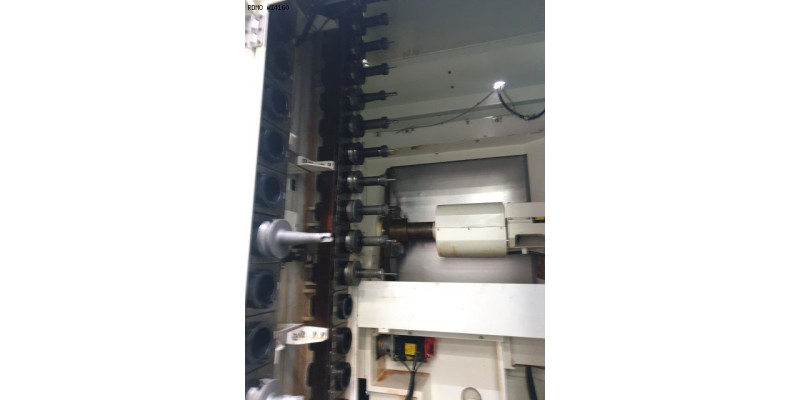

CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 50

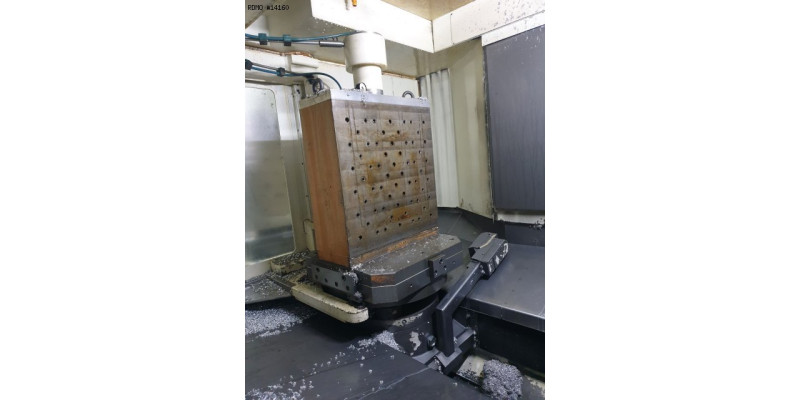

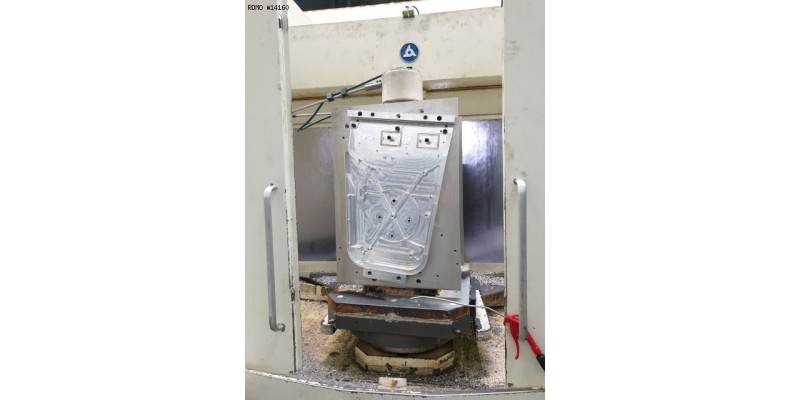

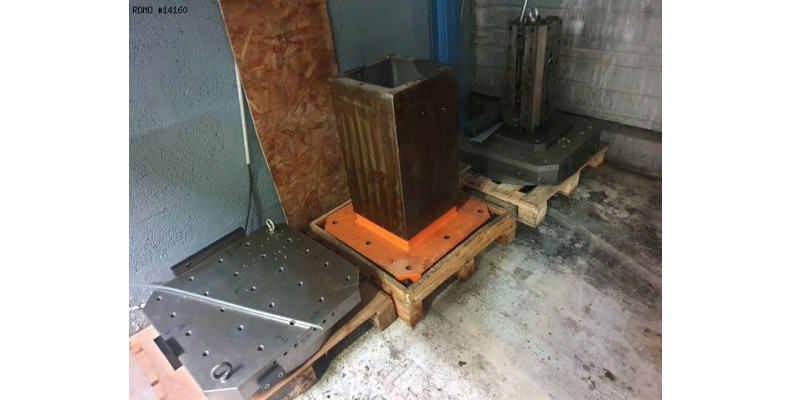

CHANGEUR DE PALETTES
- Type de changeur de palettes : Rotopalette
- Dimensions palette : 630 x 630 [mm]
- Nombre de palettes : 2
- Poids admissible sur palette : 1.200 [kg]
- Diamètre maxi pièce : 1.000 [mm]
- Hauteur maxi pièce : 1.100 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 200 [V]
- Puissance installée : 55 [kVA]
ENCOMBREMENT
- Dimensions au sol : 5.317 x 3.220 [mm]
- Hauteur machine : 3.499 [mm]
- Poids machine : 21.000 [kg]

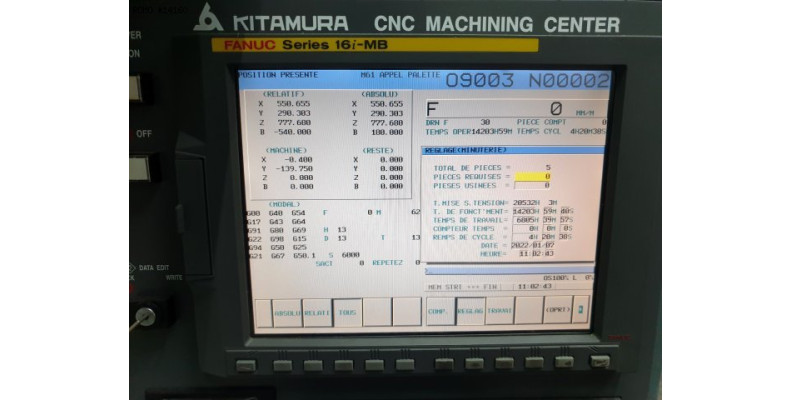

HEURES MACHINE
- Heures sous tension : 20.532 [h]
- Heures de travail : 6.805 [h]
Equipement

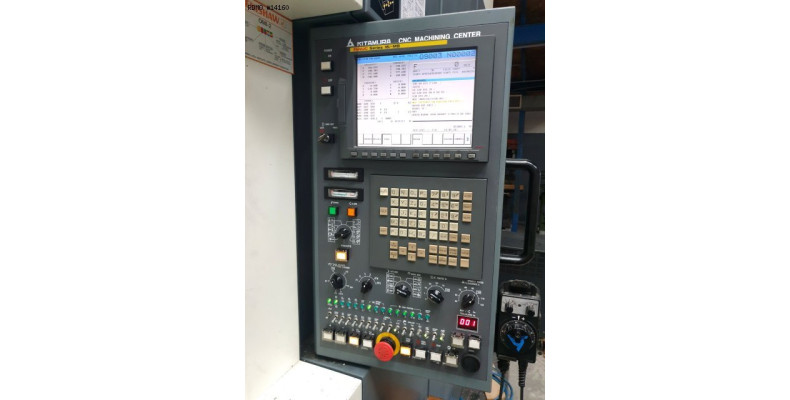

- CNC : Fanuc 16i-MB
- Interface : PCMCIA / RJ45 / RS232
- Manivelle électronique déportée
- Taraudage rigide
- Lampe d'état 3 couleurs

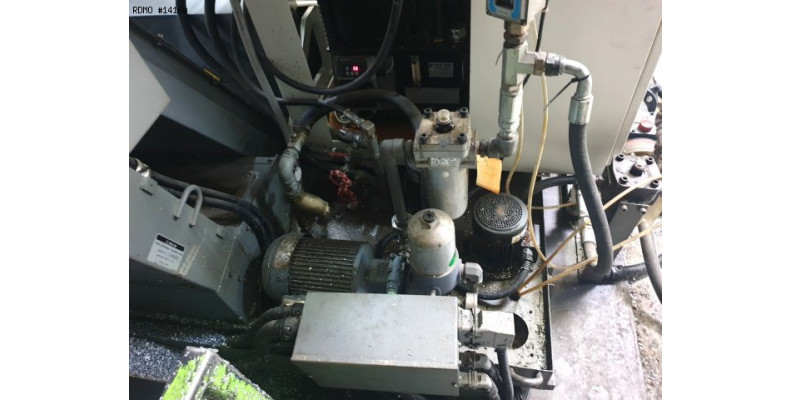

- Bac d'arrosage
* avec pompe haute pression : 20 [bars]
* Arrosage centre broche
* Avec lavage cabine

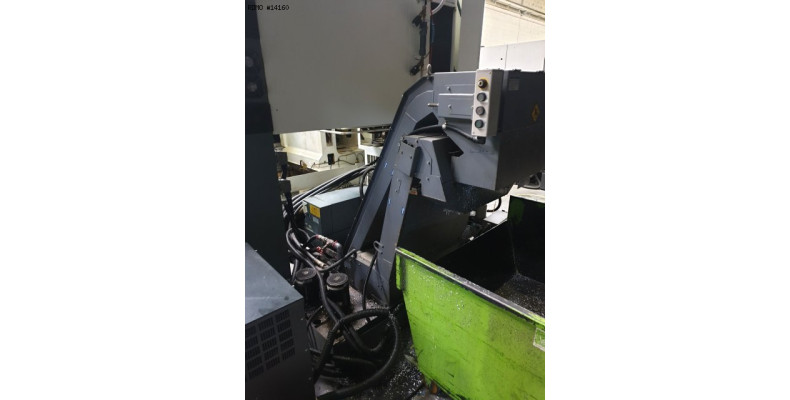

- Convoyeur à copeaux : HAKUSAN
- Palpeur outils
- Transformateur électrique : 400 / 200 [V]
