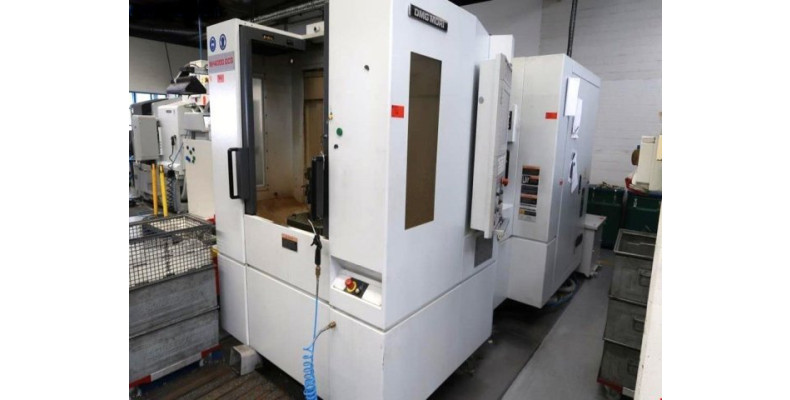

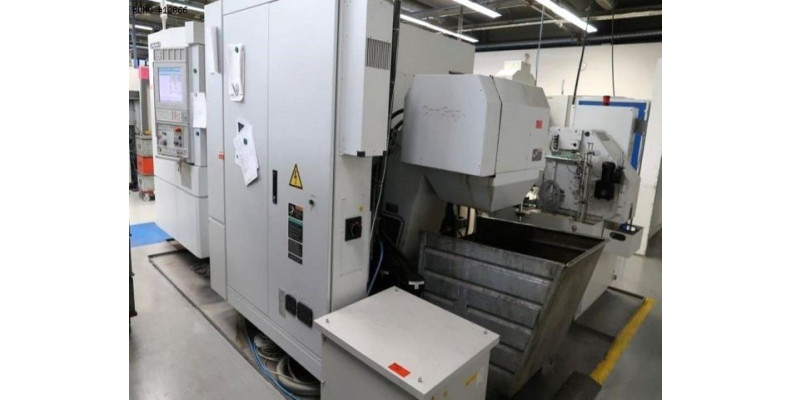

Dmg Mori NH 4000 DCG 4 axes

12866
Marque : Dmg Mori
Modèle : NH 4000 DCG
Année : 2014
N° Série : NH401140705
12866
Dmg Mori NH 4000 DCG 4 axes
Marque : Dmg Mori
Modèle : NH 4000 DCG
Année : 2014
N° Série : NH401140705

Caractéristiques & Equipement

Caractéristiques

- Nombre d'axes : 4

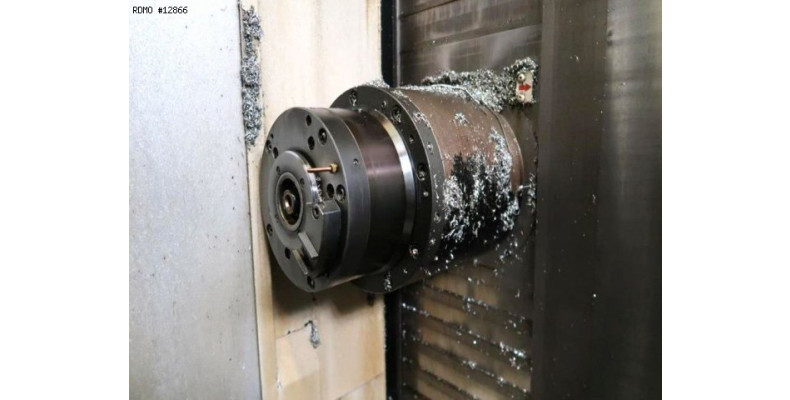

BROCHE DE FRAISAGE
- Type de porte-outil : HSK63
- Puissance de broche : 18,5 [kW]
- Vitesses de broche : 14.000 [tr/min]
- Heures de broche : 7.049 [h]
AXES LINEAIRES
- Courses axes X/Y/Z : 560 x 560 x 630 [mm]
- Vitesses avances rapides (X/Y/Z) : 50 [m/min]

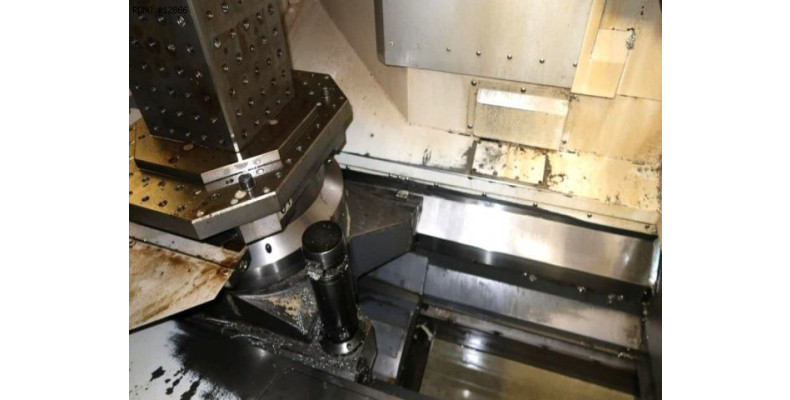

AXE ROTATIF B
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance rapide : 44 [tr/min]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 60

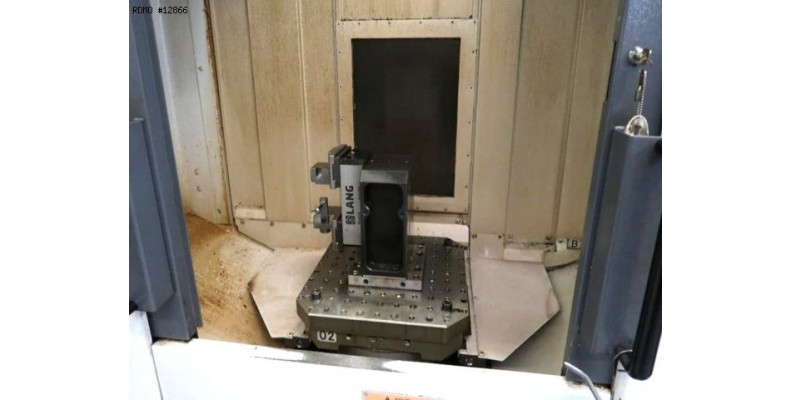

CHANGEUR DE PALETTES
- Type de changeur de palettes : Rotopalette
- Dimensions palette : 400 x 400 [mm]
- Nombre de palettes : 2
- Poids admissible sur palette : 400 [kg]
- Distance palette / axe broche (mini/maxi) : 80 - 640 [mm]
- Distance centre palette / nez broche (mini/maxi) : 100 - 730 [mm]
- Diamètre maxi pièce : 630 [mm]
- Hauteur maxi pièce : 900 [mm]

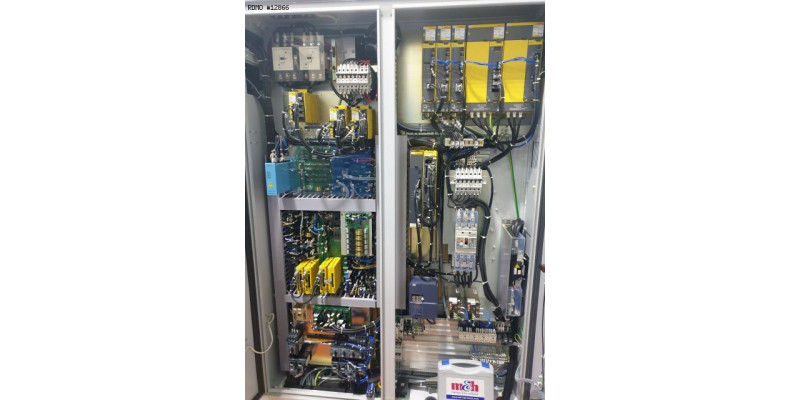

ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 36 [kVA]
ENCOMBREMENT
- Dimensions au sol : 3.914 x 2.360 [mm]
- Hauteur machine : 2.711 [mm]
- Poids machine : 9.950 [kg]
HEURES MACHINE
- Heures de travail : 9.563 [h]
Equipement

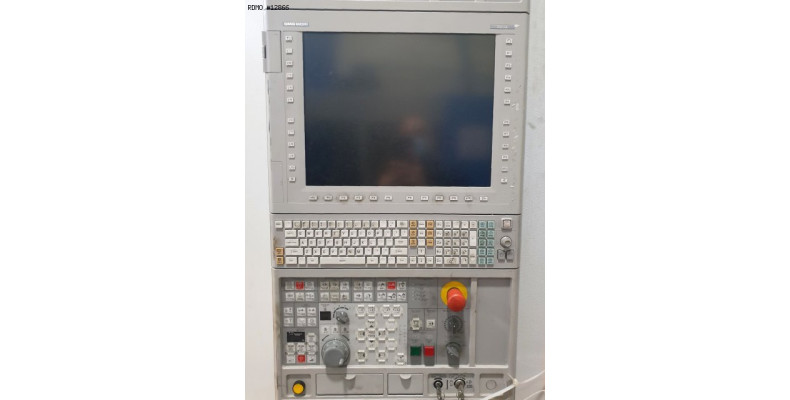

- CNC : Fanuc 31i-A
- Interface : RS232 / USB / RJ45
- Taraudage rigide
- Lampe d'état 3 couleurs
- Bac d'arrosage
* avec pompe haute pression : 70 [bars]
* Arrosage centre broche

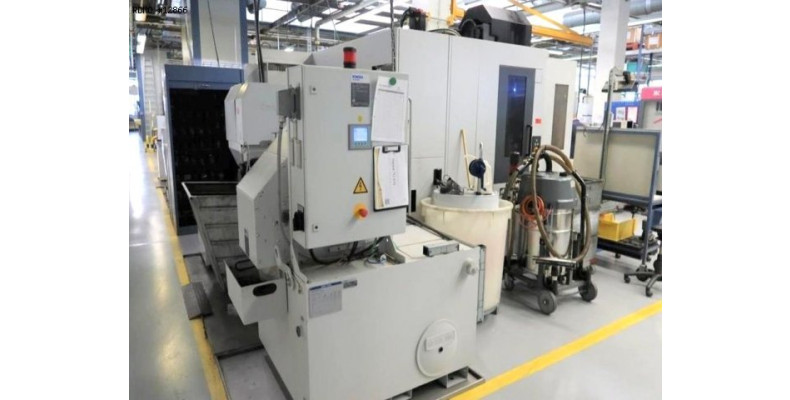

* avec filtration papier : KNOLL KF 110/700 (2014)
* Avec lavage cabine
- Refroidissement de broche
- Convoyeur à copeaux : Consep
- Palpeur outils

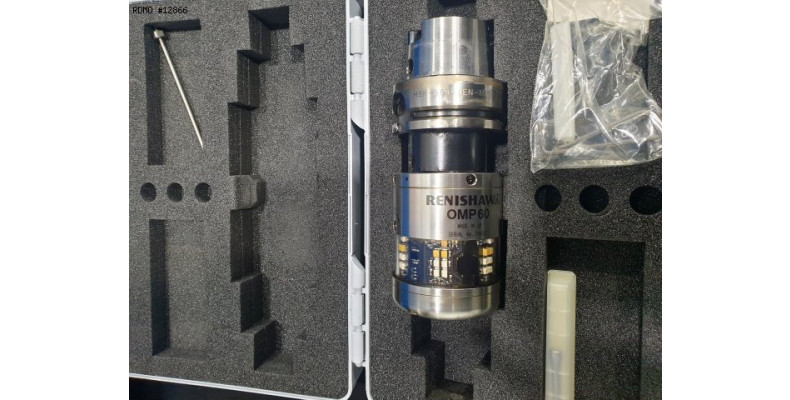

- Palpeur pièce : Renishaw OMP 60
- Transformateur électrique : 400 / 200 [V]
