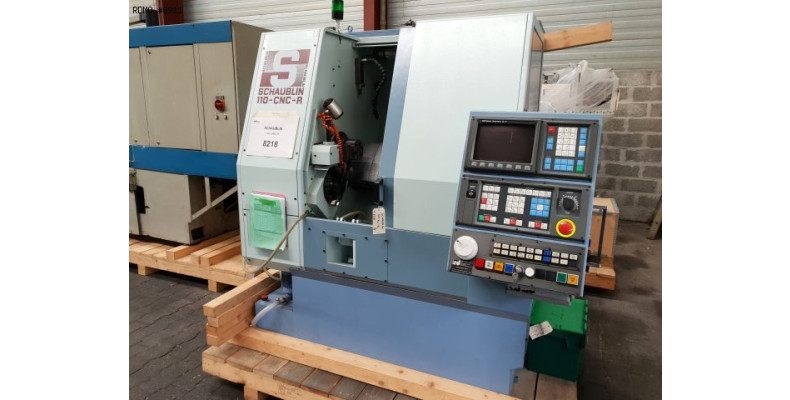

Schaublin 110 CNC-R 4 axes

8911
Marque : Schaublin
Modèle : 110 CNC-R
Année : 1993
N° Série : 333032
8911
Schaublin 110 CNC-R 4 axes
Marque : Schaublin
Modèle : 110 CNC-R
Année : 1993
N° Série : 333032

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 4
- Nombre de broches : 2
- Nombre de tourelles : 2
BROCHE PRINCIPALE
- Nez de broche : A2-4
- Puissance de broche : 5.5 [kW]
- Vitesses de broche : 30/6000 [tr/min]
- Diamètre maximum en barre : 32 [mm]
- Diamètre maximum usinable : 115 [mm]
- Précision d'indexation axe C : 0.001 [°]
CONTRE-BROCHE
- Nez de broche : A2-4
COURSE
- Course Z : 295 [mm]
- Course X : 220 [mm]
- Vitesse avance rapide : 10/6 [m/min]

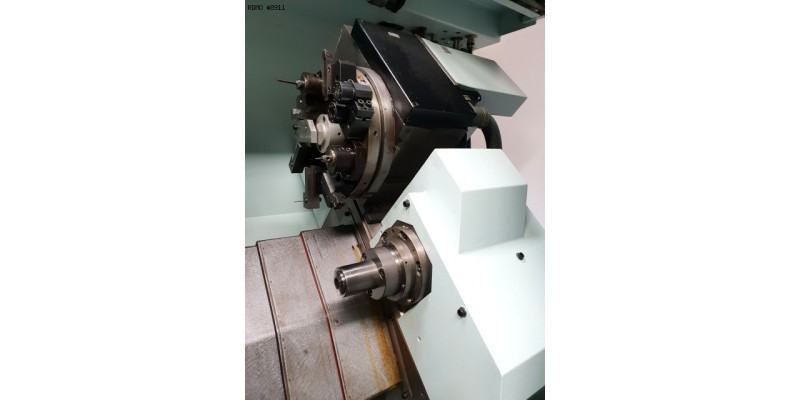

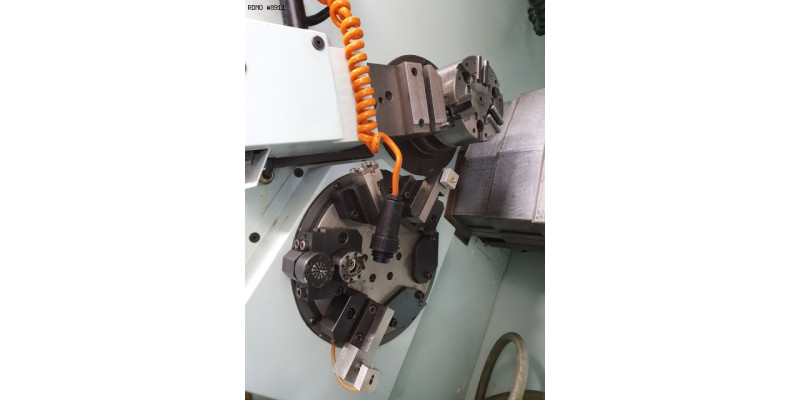

TOURELLE 1
- Nombre de positions : 8
- Nombre de positions motorisées : 4 radiales / 8 frontales
- Vitesse outils tournants : 5000 [tr/min]
- Puissance outils tournants : 1.2 [kW]
TOURELLE 2
- Nombre de positions : 6
ALIMENTATION ELECTRIQUE
- Tension alimentation : 380 [V]
- Puissance installée : 18 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2830 x 2610 [mm]
- Hauteur machine : 1860 [mm]
- Poids machine : 1800 (armoire 400) [kg]
Equipement

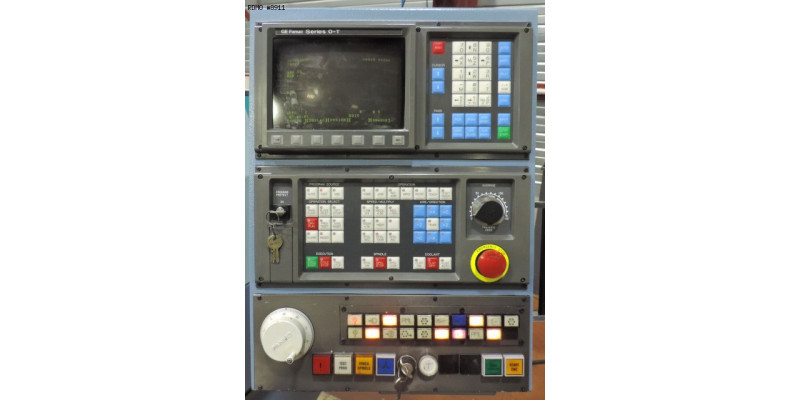

- CNC : Fanuc O-T
- Bac d'arrosage
- Récupérateur de pièces
- Prédisposition embarreur

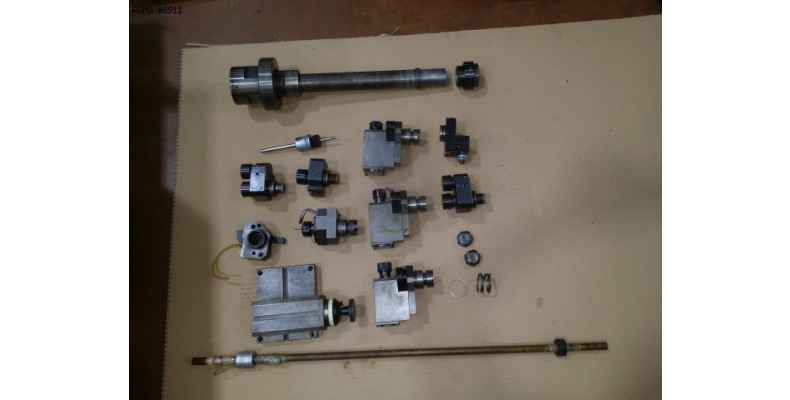

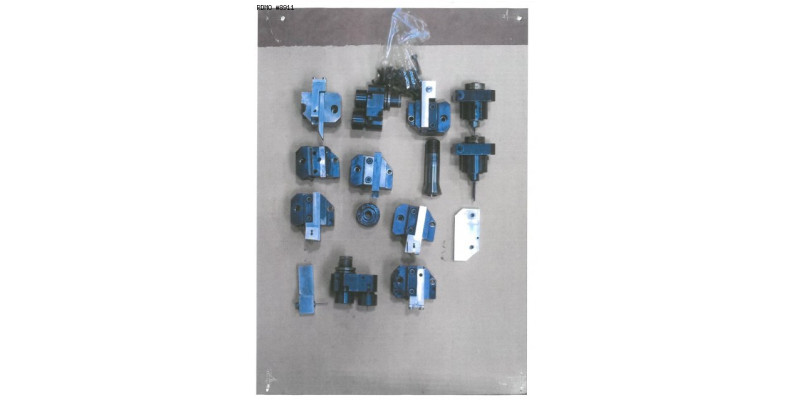

- Nombre de portes-outils tournants : divers
- Nombre de porte-outils fixes : divers
- Mandrin à pinces : 1

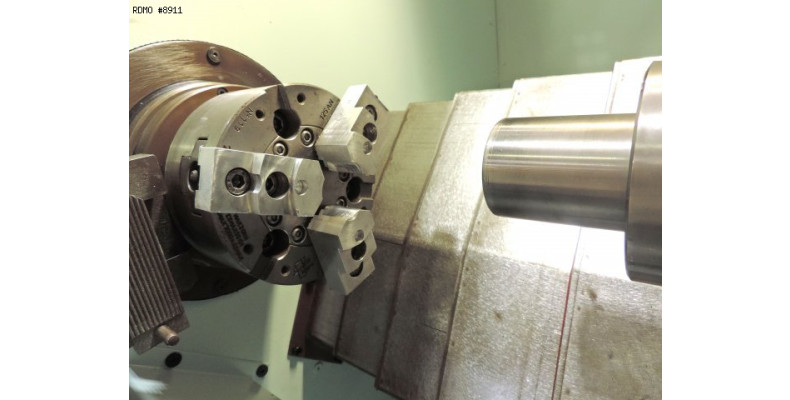

- Mandrin 3 mors : 1
