Caractéristiques
- Nombre d'axes : 7
- Nombre de broches : 2
BROCHE PRINCIPALE
- Nez de broche : A2-11
- Puissance de broche : 30 [kW]
- Vitesses de broche : 30 - 2.800 [tr/min]
- Diamètre maximum en barre : 110 [mm]
- Diamètre maximum usinable : 710 [mm]
- Diamètre maximum sur le banc : 710 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : A2-8
- Puissance de broche : 22 [kW]
- Vitesses de broche : 4.500 [tr/min]
- Précision d'indexation axe C : 0,001 [°]
- Course : 1.550 [mm]
- Distance broche/contre-broche : 1.500 [mm]
BROCHE DE TOURNAGE FRAISAGE
- Course X/Z : 690 x 1.545 [mm]
- Course Y : 230 [mm]
- Course axe B : -30 / +195 [°]
- Précision d'indexation axe B : 0,001 [°]
- Type d'outil : Capto C6
- Vitesses de broche : 90 - 6.000 [tr/min]
- Puissance de broche : 14 [kW]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 80
ALIMENTATION ELECTRIQUE
- Tension alimentation : 380 [V]
- Puissance installée : 55,7 [kVA]
ENCOMBREMENT
- Dimensions au sol : 6.150 x 2.695 [mm]
- Hauteur machine : 3.000 [mm]
- Poids machine : 16.000 [kg]
HEURES MACHINE
- Heures de travail : 18.158 [h]
- Heures de broche principale : 12.184 [h]
Equipement

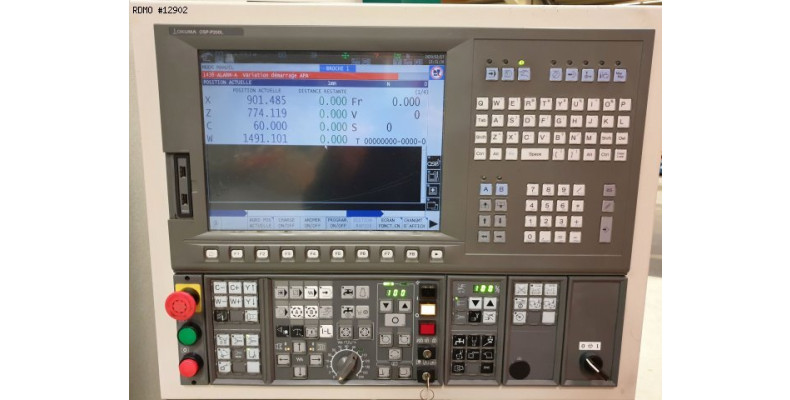

- CNC : OKUMA OSP-P200L
- Manivelle électronique déportée
- Interface : USB / RJ45
- Options soft : Tool ID, Virtual 3D monitor, Interpolation hélicoïdale
- Règles de mesure directe : X/Y
- Lampe d'état 3 couleurs
- Palpeur outils
- Palpeur pièce : Renishaw (prédisposition)
- Porte automatique
- Bac d'arrosage
* avec pompe haute pression : 70 [bars]
* Avec douchette de lavage
* Arrosage centre broche

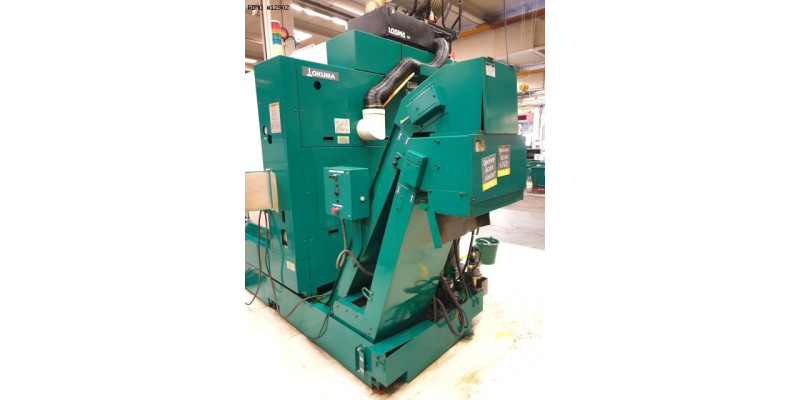

- Convoyeur à copeaux : HAKUSAN
- Aspirateur brouillard d'huile : LOSMA
- Transformateur électrique
- Nombre de porte-outils de fraisage : 18
- Mandrin 3 mors : 2x FORKARDT 3FNC 315-82-Z11-F250
- Mandrin 3 mors : 2x FORKARDT 3FNC 250-72-Z8-F250
