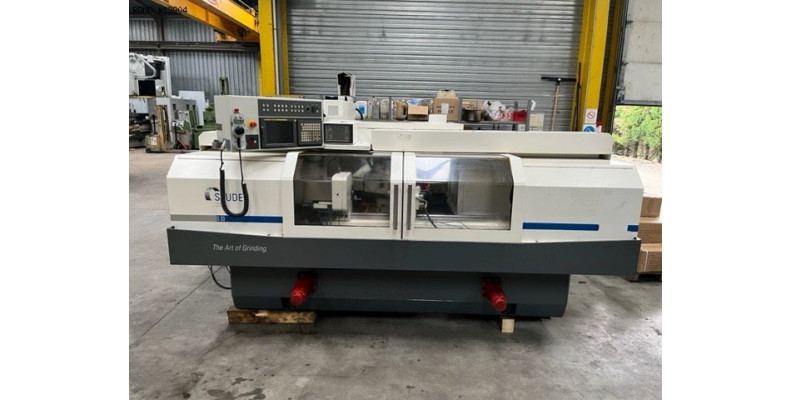

Caractéristiques
- distance entre-pointe : 1000 [mm]
- hauteur de pointe : 175 [mm]
- courses (X/Z) : 285 / 1150 [mm]
- orientation table : 0 - 8,5 [°]

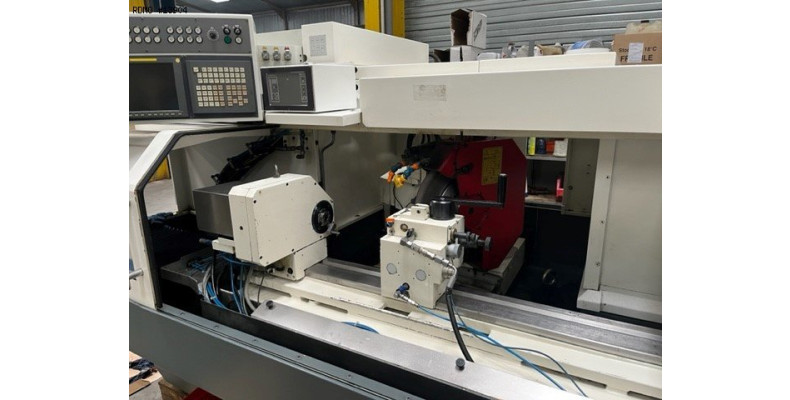

POUPEE PORTE-MEULE
- dimensions meules : 500 x 63 x 203,2 [mm]
- vitesse périphérique : 50 [m/sec]
- puissance : 7,5 [kW]

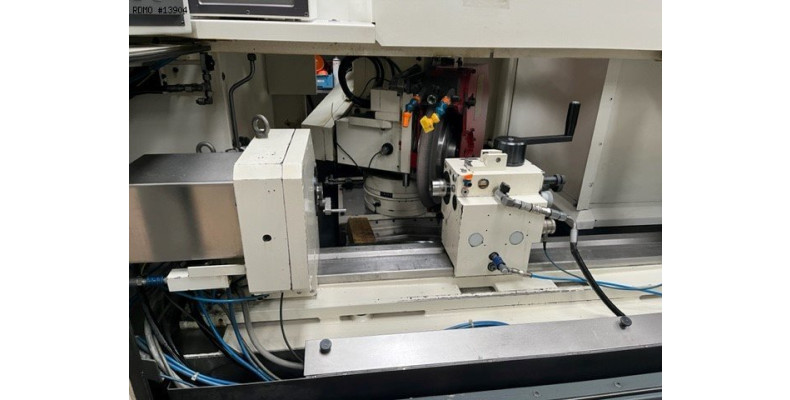

POUPEE PORTE-PIECE
- cône : CM5
- vitesses : 1 - 1500 [tr/min]
- puissance : 3 [kW]
- alésage : 30 [mm]
- précision d'indexation axe C : +/- 0,5 [°]
CONTREPOINTE
- cône : CM3
- diamètre du fourreau : 50 [mm]
- course du fourreau : 35 [mm]

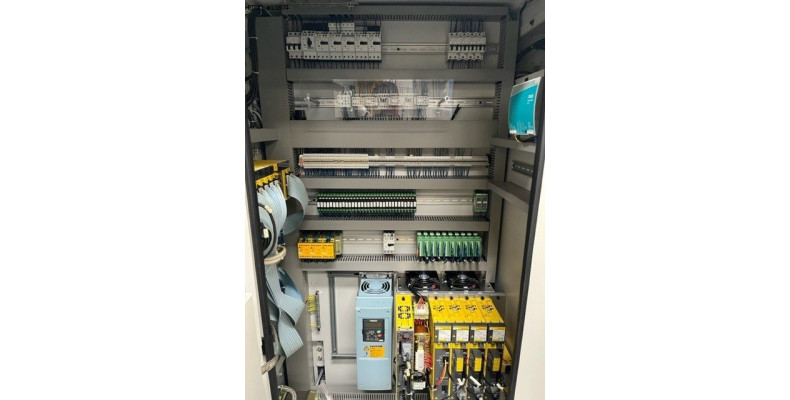

ALIMENTATION ELECTRIQUE
- tension : 400 [V]
- fréquence : 50 [Hz]
ENCOMBREMENT
- poids machine : 5.300 [kg]
HEURES MACHINE
- Heures sous tension : 9621 [h]
Equipement

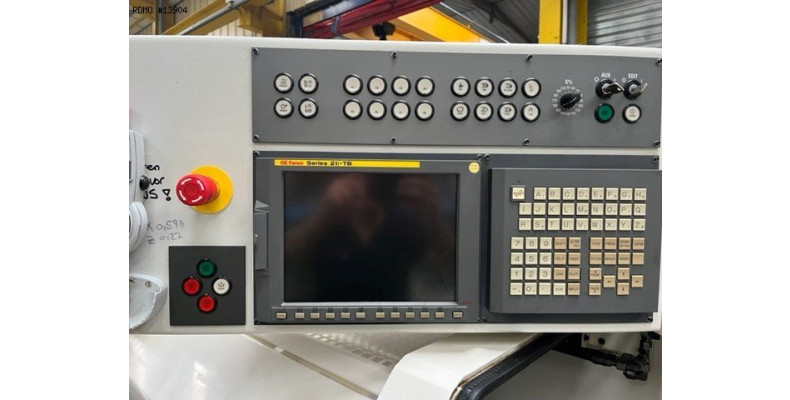

- commande CNC FANUC 21i-TB
- vitesse de coupe constante programmable
- manivelle électronique déportée
- règles de mesure directe sur X et Z
- assistance pneumatique sur poupée porte-pièce et contre-poupée
- poupée porte-piece avec réglage fin de concentricité
- contrepointe avec réglage fin de concentricité
- recul hydraulique du fourreau de contrepointe

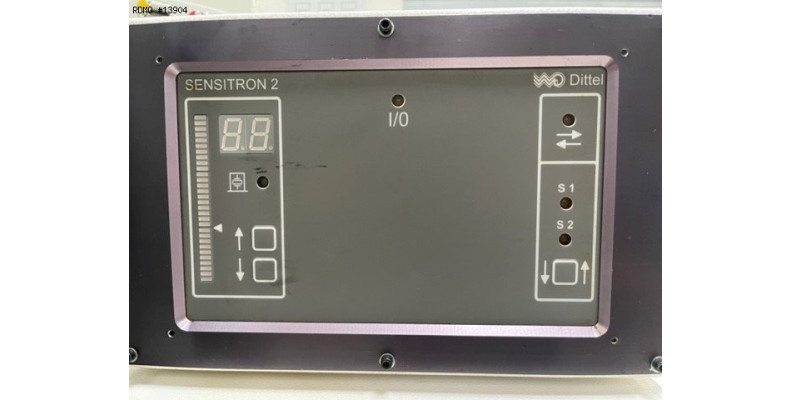

- détection de contact SENSITRON 2

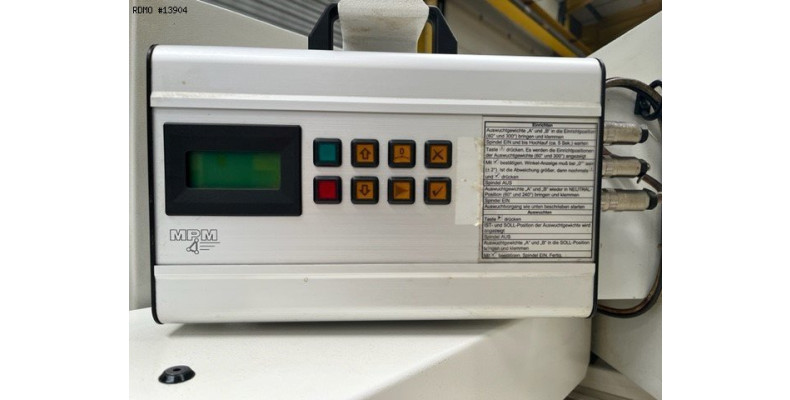

- Dispositif d'équilibrage opérationnel MPM
- bac de lubrification :
* avec filtration papier
