Caractéristiques
- Nombre d'axes : 5

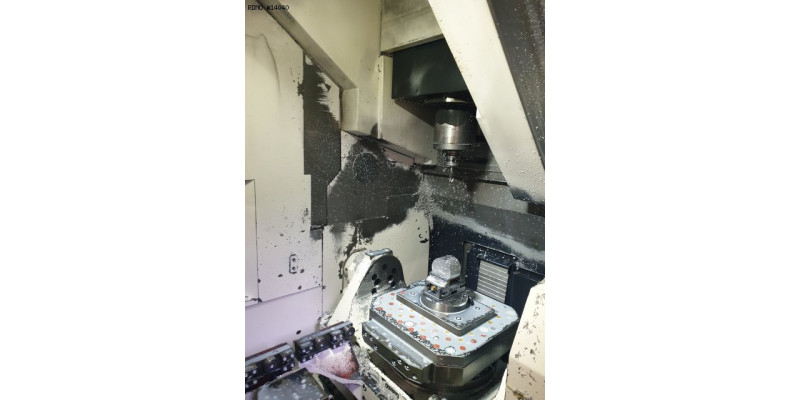

BROCHE DE FRAISAGE
- Type d'outil : BT40
- Vitesse de broche : 18.000 [tr/min]
- Puissance de broche : 35 [kW]
AXES LINEAIRES

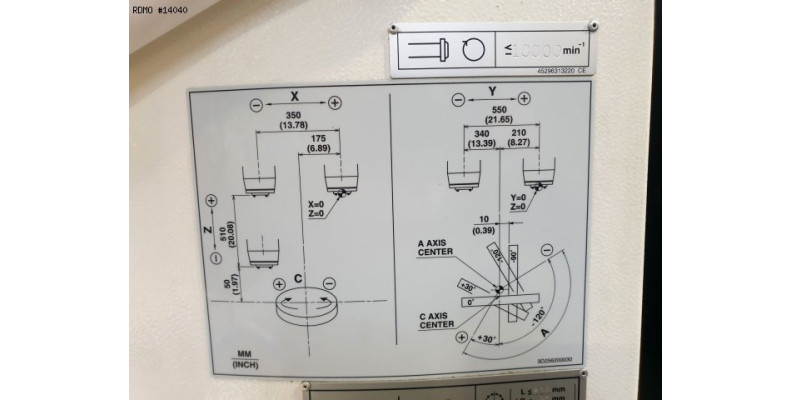

- Courses axes X/Y/Z : 350 x 550 x 510 [mm]
- Vitesses avances rapides (X/Y/Z) : 60 / 60 / 56 [m/min]
- Vitesse avance travail : 56.000 [mm/min]
AXE ROTATIF A
- Course : -120 / +30 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance travail : 50 [tr/min]
AXE ROTATIF C
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance travail : 50 [tr/min]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 80
CHANGEUR DE PALETTES
- Dimensions palette : 400 x 400 [mm]
- Nombre de palettes : 2
- Poids admissible sur table : 300 [kg]
- Diamètre maximum usinable : 500 [mm]
- Hauteur maxi pièce : 350 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 56,5 [kVA]
ENCOMBREMENT
- Dimensions au sol : 3.600 X 2.400 [mm]
- Hauteur machine : 2.975 [mm]
- Poids machine : 11.300 [kg]
HEURES MACHINE
- Heures sous tension : 44.637 [h]
- Heures de travail : 31.872 [h]
Equipement

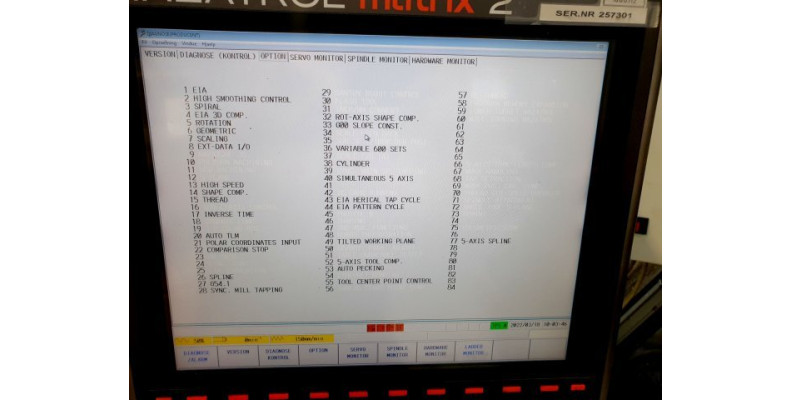

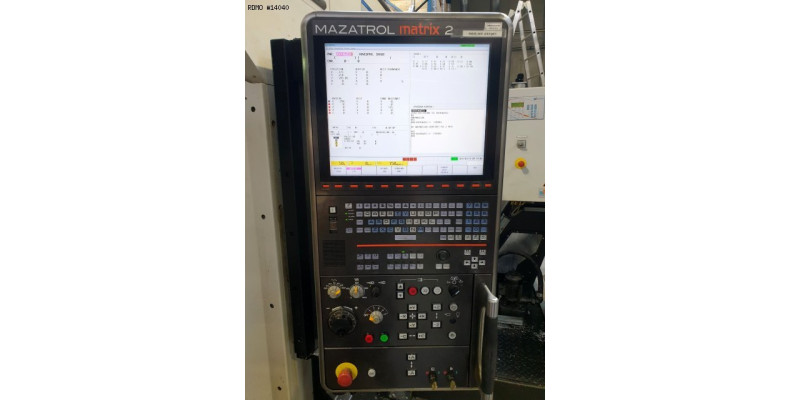

- CNC : Mazatrol Matrix 2
- Option : 5 axis machining package
- Interface : PCMCIA / RJ45 / USB
- Taraudage rigide
- Lampe d'état 3 couleurs
- Bac d'arrosage

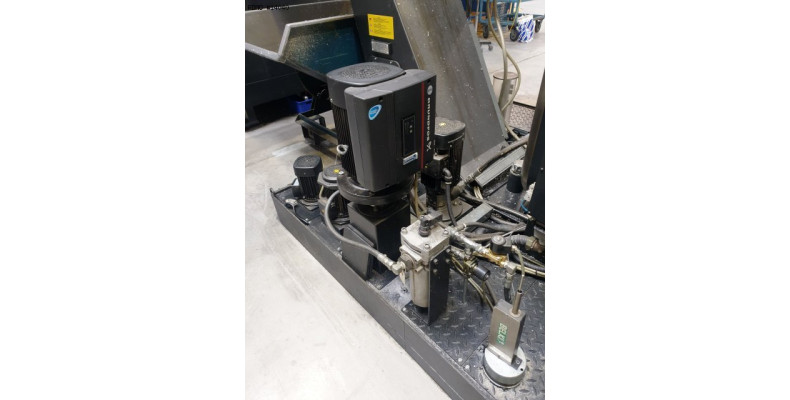

* avec pompe haute pression : 30 [bars]
- Arrosage centre broche
- Aspirateur brouillard d'huile

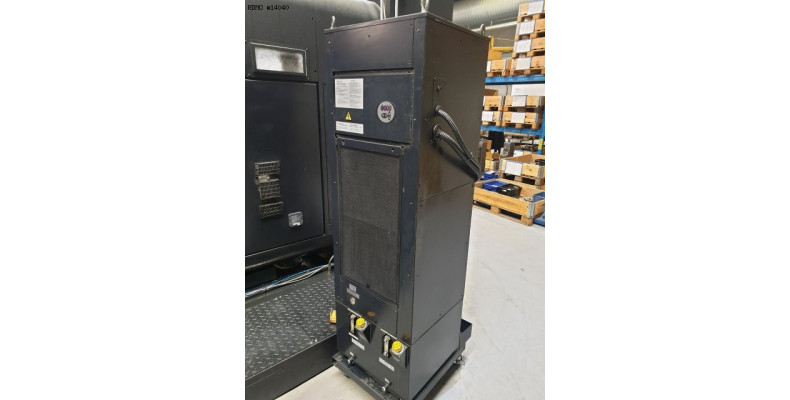

- Refroidissement de broche

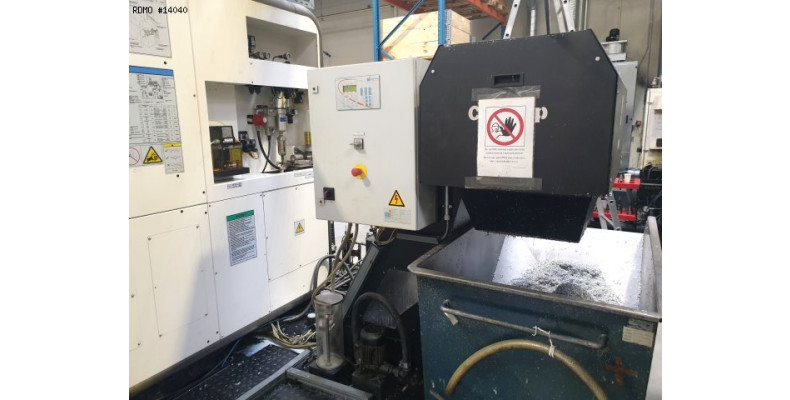

- Convoyeur à copeaux : MAYFRAN Consep 2000
- Palpeur pièce : Renishaw (prédisposition)
